详细资料：

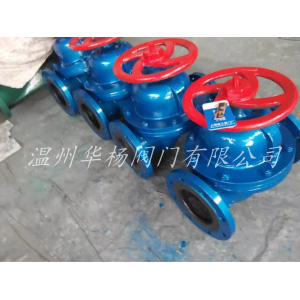

衬胶隔膜阀产品用途：
G41J衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。衬胶隔膜阀的启闭是依靠旋转手轮而达到的。本阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别，以指示阀门的启闭行程。当顺时针放置手轮时，手轮即下移，阀瓣随之带动隔膜下降使通路截断；反之则阀门即开启，色别随之显露。
产品的性能及优点：
1.由於隔膜阀的流道平滑，流阻小，故而可获得较大的流量。
2.由於密封件为富有弹性的橡胶隔膜。因此还具有较好的密封性和Z小的关闭力。
3.视胶隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有 的耐腐蚀的特点。
4.本阀门与其它阀门Z大的区别在於：采用无填料函的构造；橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处於完全隔离的状态，从而杜绝了通常阀门的“跑、冒、滴、漏”等弊端。
BS 5156标准。 驱动方式：手动、气动（常开或常闭）、电动。法兰连接隔膜阀 设计与制造符合中国国家标准基本结构形式：堰式，直流式 公称压力PN0.6~1.0(Mpa) 公称能径DN15-400(mm)
手动 | G41J(堰式) | 手动 | G641J(往复式) |
G41F5(堰式) | G641F5(往复式) | ||
G45J(直流式) | G6B41F(常闭式) | ||
G45F5(直流式) | G6B41F5(常闭式) | ||
电动 | G9B41J(防爆式) | 电动 | G941J(普通型) |
G9B41F5(防爆式) | G941F5(普通型) |
遵循规范 | STANDARD |
设计与制造 | GB12239 |
结构长度 | GB1221/JB1688 |
法兰尺寸 | JB78/JB79(GB HG SH) |
压力试验 | GB/T13927 |
标签 | GB12220 |
供货 | GB/T12252 |
衬胶手动隔膜阀主要零部件材料表：
序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈钢 | 超低碳钢 | ||
Z | C | P | R | PL | RL | ||
1 | 阀体、阀盖、阀瓣 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 阀杆 | 35 | 1Cr13 | 1Cr18Ni19Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
3 | 衬里层 | FEP（F46） PFA PCTFE（F3） | |||||
4 | 隔膜 | FEP（F46）/CR（氟丁橡胶） PFA（可溶性聚四氟乙烯）/FPDM（乙丙橡胶） | |||||
5 | 阀杆螺母 | ZCuAL10Fe3 ZCuAL10Fe3 | |||||
6 | 螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni9Ti | 1Cr17Ni9Ti |
7 | 螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
8 | 手轮 | HT200 | HT200 | WCC | WCC | WCC | WCC |

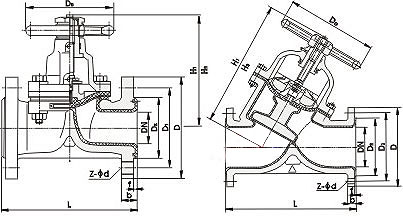

衬胶手动隔膜阀外形连接尺寸及重量：
型号 | 公称通径DN(mm) | 尺寸（㎜） | |||||||||
L | D | D1 | D0 | Z-φd | H | H1 | H2 | H3 | 重量 | ||
G41J10 | 15 | 125 | 95 | 65 | 120 | 4-φ14 | - | - | - | - | 3.8 |
20 | 135 | 105 | 75 | 120 | 4-φ14 | - | - | - | - | 4.2 | |
25 | 145 | 115 | 85 | 120 | 4-φ14 | 121 | 135 | - | - | 4.5 | |
32 | 160 | 1135 | 100 | 120 | 4-φ18 | 132 | 150 | - | - | 7 | |
40 | 180 | 145 | 110 | 140 | 4-φ18 | 156 | 176 | - | - | 9 | |
50 | 210 | 160 | 125 | 140 | 4-φ18 | 169 | 195 | - | - | 12 | |
65 | 250 | 180 | 145 | 200 | 4-φ18 | 202 | 236 | - | - | 18 | |
80 | 300 | 195 | 160 | 200 | 4-φ18 | 216 | 256 | - | - | 24.5 | |
100 | 350 | 215 | 180 | 280 | 8-φ18 | 270 | 322 | - | - | 38.5 | |
125 | 400 | 245 | 210 | 320 | 8-φ18 | 338 | 406 | - | - | 60 | |
150 | 460 | 280 | 240 | 320 | 8-φ23 | 384 | 464 | - | - | 82 | |
G41J | 200 | 570 | 335 | 295 | 400 | 8-φ23 | 518 | 638 | - | - | 149 |
250 | 680 | 390 | 350 | 500 | 12-φ23 | 598 | 734 | - | - | 240 | |
300 | 790 | 440 | 400 | 560 | 12-φ23 | 698 | 778 | - | - | 350 | |
350 | 900 | 500 | 460 | 560 | 16-φ23 | 723 | 883 | - | - | 392 | |
400 | 1000 | 565 | 515 | 640 | 16-φ25 | 868 | 1078 | - | - | 585 | |
G45J-10 | 32 | 180 | 135 | 100 | 120 | 4-φ18 | - | - | - | - | 7 |
40 | 180 | 145 | 110 | 140 | 4-φ18 | - | - | 203 | 216 | 8.5 | |
50 | 210 | 160 | 125 | 140 | 4-φ18 | - | - | 213 | 229 | 14 | |
65 | 250 | 180 | 145 | 200 | 4-φ18 | - | - | 248 | 268 | 18 | |
80 | 300 | 195 | 160 | 200 | 4-φ18 | - | - | 281 | 305 | 30 | |
100 | 350 | 215 | 180 | 280 | 8-φ18 | - | - | 332 | 362 | 43 | |
125 | 400 | 245 | 210 | 320 | 8-φ18 | - | - | - | - | 67 | |
150 | 460 | 280 | 240 | 320 | 8-φ23 | - | - | 450 | 496 | 80 | |
200 | 570 | 335 | 295 | 400 | 8-φ23 | - | - | 594 | 654 | 150.2 | |
250 | 680 | 390 | 350 | 500 | 12-φ23 | - | - | 695 | 771 | 238 | |
衬胶隔膜阀技术参数:
☆接口尺寸:法兰DN15 —DN 300 ；
☆工作压力： 1.6MPA；
☆介质温度: 按照衬里和隔膜材料≤85℃、≤100℃、≤120℃、≤150℃；
☆阀体材质: 铸铁、铸钢、不锈钢；
☆阀盖材质: 铸铁、铸钢、不锈钢；
☆衬里隔膜:可选性各类橡胶；
☆阀瓣材质: 铸铁、铸钢；
☆阀杆材质: 碳钢、不锈钢；
☆手轮:铸铁
衬胶隔膜阀用途和主要性能规范
视裹材质（代号） | 适用温度 | 适用介质 |
硬橡胶（NR） | -10℃～85℃ | 除强氧化剂（如销酸、铬酸、浓硫酸及过氧化氢等有有机溶剂）外的氢氯酸、氟硅酸、蚁酸和酚酸、盐酸、30%硫酸、50%氢氟酸、80%磷酸、碱、盐类、镀金属溶液、氢氧化钠、氢氧化钾、中性盐水溶液、10%次氯酸钠、湿氯气、氨水、大部分醇类，有机酸及醛类等。 |
软橡胶（BR） | -10℃～85℃ | 具有良好的耐磨性能。主要用于50%以下的硫酸，氢氧化钠、氢氧化钾、中性盐浴溶液及氨液，水泥、粘土、煤渣灰、颗粒状化肥及磨损性较强的固态流体，各种浓度稠粘液等。 |
丁基胶（IIR） | -10℃～120℃ | 抗腐蚀、耐磨耗。能耐 多数的有机酸、碱和氢氧化合物、无机盐及无机酸元素气体、醇类、醛类、醚类、酮类、酯类等。 |
氯丁胶 | （CR）-10℃～120℃ | 动物油、植物油和无机润滑油及pH值变化范围很大的腐蚀性泥浆，抗磨性好。 |
铸铁不视裹 | -40℃～100℃ | 非腐蚀性介质 |
订货须知：
一、①G41J衬胶隔膜阀产品名称与型号②G41J衬胶隔膜阀口径③G41J衬胶隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号，请按型号直接向我们华杨销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门为您审核把关。
