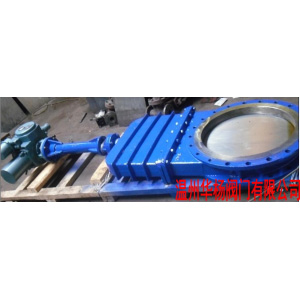

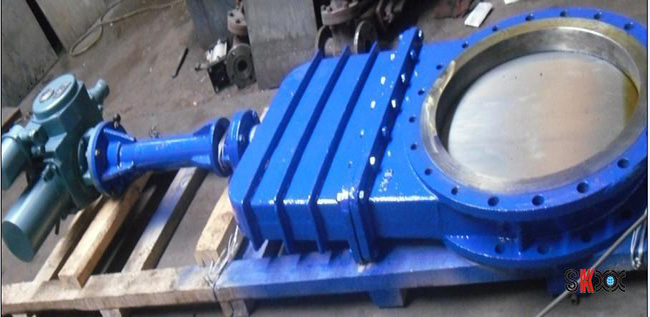

DMZ73H煤气刀型闸阀阀体为平面板状结构、与管道对夹连接，闸板采用单闸板，一侧与阀体阀座密封，背面与阀体另一侧之间楔形接触，密封面与介质流向相对。所述楔形接触结构是在密封面背面均设楔形压紧块,闸板和阀杆的丝杆传动不会因润滑油干枯而卡涩。

DMZ73H煤气刀型闸阀概述：

  盖刀闸阀，又名煤气刀闸阀，阀体为平面板状结构、与管道对夹连接，闸板采用单闸板，一侧与阀体阀座密封，背面与阀体另一侧之间楔形接触，密封面与介质流向相对。所述楔形接触结构是在密封面背面均设楔形压紧块，阀体另一侧对应压紧块处设调节顶丝。

带盖刀闸阀具有阀体结构长度短、重量轻、阀座密封面可免受介质冲刷，密封面受压均匀、贴合严密、在关闭过程中可将阀座密封面上的尘粒、焦油等刮走以及排污方便、防止介质外泄等优点。适宜在含粉尘或焦油的煤气管线中使用。

DMZ73H煤气刀型闸阀特点：

1. 可提升的闸板密封面，可刮除密封面上的粘着物，自动清除杂物。

2. 不锈钢闸板可防止腐蚀引起的密封泄漏，精磨抛光处理可获得更好的密封效果。刀板底端加工成刀刃状，对松软物料如纤维、纸浆、木浆具有切断功能，同时有良好开启和关闭作用。在刀板上端安装有硬聚四氟乙烯刮泥器，可防止粉尘、砂砾等擦伤性物质进入填料盒，可显著提高刀板寿命。

3. 不锈钢阀体坚久耐用，阀体加强筋设计提高阀体强度，双头螺使用启闭更为迅速。

4. 整体的不锈钢材质，可防止腐蚀破坏。阀体、填料涵均为精密铸造，其中阀体采用凸缘式整体铸造，材质可根据用户需要选用304、316、316L、WCB、2Crl3，密封圈采用PTFE增强聚四氟乙烯材质，耐腐蚀、耐磨损、不沾渣。

5. 全圆形的直流通道设计不存渣、不卡阻。

6. 科学的上密封填料函设计，使上密封安全有效，经久耐用。

7. 短结构长度，可节省原料，安装空间，也有效支持管道强度。

8. 三角形的支架节省原材料，保证需要的力学性能。

9. 刀型闸阀阀体上的导向块使闸板正确运动。挤压块保证闸板有效密封。

10. 刀型闸阀还可任意选用驱动机构。

11. V型闸板可作为调节阀使用。

12. 设计紧凑、占据空间小、重量轻、价格便宜、易于安装、耐磨防堵措施完善、便于维修、使用方便及寿命长，并且可任意选用驱动装置。

13. 阀板有5个支撑点，使阀板有很好的自对中。当阀门处于关闭状态，并承受背压时，阀板不发生偏移。

DMZ73H煤气刀型闸阀性能：

1. 可提升的闸板密封面，可刮除密封面上的粘着物，自动清除杂物。

2. 不锈钢闸板可防止腐蚀引起的密封泄漏，精磨抛光处理可获得更好的密封效果。刀板底端加工成刀刃状，对松软物料如纤维、纸浆、木浆具有切断功能，同时有良好开启和关闭作用。在刀板上端安装有硬聚四氟乙烯刮泥器，可防止粉尘、砂砾等擦伤性物质进入填料盒，可显著提高刀板寿命。

3. 不锈钢阀体坚久耐用，阀体加强筋设计提高阀体强度，双头螺使用启闭更为迅速。

4. 整体的不锈钢材质，可防止腐蚀破坏。阀体、填料涵均为精密铸造，其中阀体采用凸缘式整体铸造，材质可根据用户需要选用304、316、316L、WCB、2Crl3，密封圈采用PTFE增强聚四氟乙烯材质，耐腐蚀、耐磨损、不沾渣。

5. 全圆形的直流通道设计不存渣、不卡阻。

6. 科学的上密封填料函设计，使上密封安全有效，经久耐用。

7. 短结构长度，可节省原料，安装空间，也有效支持管道强度。

8. 三角形的支架节省原材料，保证需要的力学性能。

9. 刀型闸阀阀体上的导向块使闸板正确运动。挤压块保证闸板有效密封。

10. 刀型闸阀还可任意选用驱动机构。

11. V型闸板可作为调节阀使用。

12. 设计紧凑、占据空间小、重量轻、价格便宜、易于安装、耐磨防堵措施完善、便于维修、使用方便及寿命长，并且可任意选用驱动装置。

13. 阀板有5个支撑点，使阀板有很好的自对中。当阀门处于关闭状态，并承受背压时，阀板不发生偏移。

DMZ73H煤气刀型闸阀主要外形及连接尺寸

公称压力 PN（MPa）公称通径 DN（mm）LDD1D2HN-MDo

1.0150702802402104758-M20280

200803352952655408-M20360

2508539035032063012-M20360

30010044040036878012-M20400

35010050046042888516-M20400

40011056551548299016-M22400

450120615565532110020-M22530

500130670620585120020-M22530

600140780725685145020-M27600

700165895840800170024-M27600

8001901010950905200024-M30680

900200111010501005230028-M30680

1000 12201160115278028-M33配电动

DMZ73H煤气刀型闸阀安装使用：

1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；

2.各连接部位螺栓，要求均匀拧紧；

3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；

4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；

5.用户在安装阀门时，必须预留阀门驱动的必要空间；

6.驱动装置的接线须按线路图进行；

7.刀型闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。

订货须知：（国家标准）

一、A:DMZ73H煤气刀型闸阀产品名称、DMZ73H煤气刀型闸阀产品型号、DMZ73H煤气刀型闸阀公称通径B:运用介质及温度、压力范围C:是否有附件、实验检验标准、交货期、特殊要求等事宜、以便我们的为您正确选型。

二、若已经由设计单位选定我公司的型号，请您根据阀门的参数直接与我们销售中心订购。

三、当您使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的 工程师 会专心为您审核与分析。

   我们可以为您提供 的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的 ，为您提供Z新的阀门知识、Z好的服务、Z佳的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供 的服务。我们立志成为 的阀门制造商。
