焊接截止阀|焊接闸阀

详细资料：

用途：城市燃气:燃气输出管道、主干线及个支线供应管道等。

集中供热：大型供热设备输出管线、主干线、支线。

热交换机：管道及各回路启闭。

钢铁厂：各种流体管道、废气排放管道、煤气和热力供应管道、燃料供应管道。

各种工业设备：各种热处理管道、各种工业煤气和热力管道。

特性： 一体式焊接球阀、不会有外部泄露等现象. 由于阀座是有碳纤维增强特氟隆密封及蝶形簧构成的，所以对压力和温度的变化适应能力强，在标注压力和温度范围内部会产生任何泄露。球体的加工过程有 的的计算机检测仪跟踪检测，所以球体的加工 高。

由于阀体材料跟管道材质一样，不会出现应力不均，也不会由于地震及车辆经过地面时而产生变形，管道耐老化。密封圈本体采用含量20%carbon（碳素）的RPTFE材质，保障完全无泄漏（0%）。

直埋式焊接球阀可以直接埋与地下，不用建高大型阀门井，只需在地面上设置小型浅井，大大节省施工费用及工程时间。可根据施工及设计要求，调节阀体的长短和阀杆的高度。球体的加工精度非常精密，操作轻便，无不良干涉。采用 的原材料，能保证PN25以上的压力。

与同类行业的同种规格产品相比，阀体小，而且外形美观。在保证阀门正常操作、使用情况下，使用寿命在15年以上。

安装：所有斯科钢质球阀的末端焊接采用电焊或手工焊接。应避免阀室过热。焊接末端距离不能过短，确保不会将焊接过程产生的热量对密封材料造成破坏。安装过程中应将阀门全部打开。

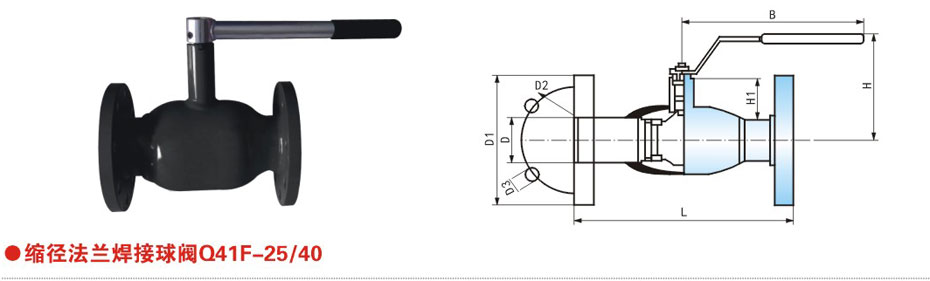

法兰全焊接球阀Q41F外形尺寸：

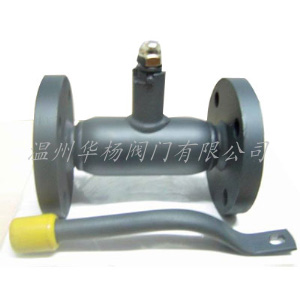

【法兰式全焊接球阀】特性：
不需要维护，调整及润滑，易于安装，在低运行费用下长期可靠运行。
阀杆可以加长、易于保温。
操作手柄可以拆下，换向安装。
阀体不含沉重且不可靠的铸件。
安装调节机构，非常简便。

【法兰式全焊接球阀】技术参数：

公称压力：PN16～PN64
   通径范围：DN15～DN600
   连接形式：焊接式、法兰式、螺纹式
   传动机构：手动、气动、电动、蜗轮动、液动、电液动
   工作温度：-60-200℃
   主要材质：WCB、304、316
   密封形式：PTFE
适用介质：广泛应用于天然气、石油、供热、化工及热电管网等长输管线领域

【法兰式全焊接球阀】说明：
1.阀门由全焊接的阀体和碳增强氟隆密封垫组成，可以在频繁操作，有杂质及化学物质的情况下长寿命运行。研磨精细的不锈钢球体可以保证多年开闭自如，运行可靠。采用浮球结构，斜面弹性保证密封圈紧压在球体之上，即使在压力不稳定的情况下，阀门可以保证严密。阀杆的防泄漏结构使用两“Q”型圈，使阀杆转动自如且密封严密。
2.阀杆采用AISI303不锈钢、阀体采用AISI304不锈钢，经精加工研磨制作，具有优良密封性能及耐腐蚀性能。
4.本阀门连接方式：有焊接、螺纹、法兰等供用户选择。传动方式：采用手柄、涡轮、气动、电动等传动结构、开关灵活轻便。
5.本阀门结构紧凑、重量轻、易于保温、便于安装。
6.一体式焊接球阀吸取国外 技术，结合国内实际情况研制而成，以国产代替进口，。

【法兰式全焊接球阀】特性：
不需要维护，调整及润滑，易于安装，在低运行费用下长期可靠运行。
阀杆可以加长、易于保温。
操作手柄可以拆下，换向安装。
阀体不含沉重且不可靠的铸件。
安装调节机构，非常简便。

<td " height="0">法兰全焊接球阀Q41F部件材质：

手柄法兰全焊接球阀Q41F阀门快讯：
全焊接球阀安装要求及维修保养

管线阀门在安装前应进行压力试验，以确保阀门本身的严密性与安全性。
(1)强度试验。强度试验采用水作介质；在阀门两侧袖管上焊接高压—咄帽．将阀门开Z45摄氏度位置后，通过袖管上的试压阀门向球阀内注入水．升压Z球阀公称压力的1.5倍，保压15min；无泄漏为合格。

(2)严密性试验。严密睦试验采用氮气作介质；将球阀关闭．从袖管上试压阀门向球阀内注入氮气．压力升Z球阀公称压力的1.1倍，中腔放压阀接软管通人盛水容器进行检测．插入深度为1cm；5min内无气泡产生为合格。

1.2安装
(1)吊装。应采用正确的方式吊装阀门，为了保护阀杆，不要将吊链系于手轮、齿轮箱或执行器。阀门袖管两端的保护帽在焊接之前不要摘除．

(2)焊接．直埋地全焊接球阀与主干管线的连接采取焊接．焊缝质量必须符合《盘屈熔化焊焊接接头射线照相》(GB3323—2005)Ⅱ级片标准，通常一次焊接并不能完全保证全部合格，所以订购阀门时候应当要求厂家在阀门两端增加1.0m长袖管，一旦焊缝不合格还有足够的长度将不合格焊缝割除并重新焊接在球阀与管道焊接时，阀门应处于100％全开位置，以免球阀被飞溅的焊渣损坏，同时确保阀门内部密封件温度不超过140摄氏度，必要时可以采取适当的冷却措施．

(3) 阀门井砌筑。直埋全焊接球阀采用特殊的

结构设计，具有免维护的特点，埋地前在阀门外侧涂覆Pu特殊防腐涂层，同时将3根分别为阀座和阀杆紧急注脂的注入管，中腔放空管及阀杆根据煌地深度适当延长，以便工作人员在地面上就可以完成各项操作．实现直埋地后，砌筑小型阀门手井即可，如图4所示。而对于常规非全焊接球阀则不可以直接埋地，并需砌筑大型阀门井，结果却形成了危险的密闭空间，不利于安全运营。同时阀体本身及阀体与管道的螺栓连接部位电会受到腐蚀，影响阀门的使用寿命．

2日常操作及维护
   为了延长阀门寿命，平时应遵照以下程序对阀门进行操作和维护．
   2.1操作
   阀门经常操作既可以防止杂质在阀座或阀球表面聚集，也可以避免阀座内嵌体局部过度磨损．
(1)启闭时间要求。阀门开关过快会导致阀门扭曲负荷过大．而使阀杆受损；开关过慢会导致阀座表面较长时间受到介质冲刷而磨损．因此操作时间应当保持在一个合适范围内．根据经验，阀门的开关时间(秒数)控制的范围，下限可按阀门公称尺寸(英寸)的一半，上限可按阀门公称尺寸(英寸)5倍来估算．

(2) 阀门处于投运状态叫，阀球应处于全开或全关，不得处于半开或半关位置，以免阀座损伤。

2.2日常维护
阀座腔是管线阀门Z容易被污染的区域．为了确保阀座运动自由，每年应清洗一次，井通过排污嘴定期检查阀门的密封性．辅气干线的阀门往往很少调节，每年Z少应开关一次并注入适量的润滑脂，防止球体和阀座胶合及阀球与阀座之间的子磨。全焊接球阀良好的技术特性使得整条输气管线挥然一体(全部焊接而成)，增强了管道(含阀门)的整体抗应力、抗地质灾害(如地质塌陷)的能力．减小了漏气的可能．阀门可靠性提高寿命延长，安装和维护也非常方便。

订货须知：

    一、①Q41F法兰全焊接球阀产品名称与型号②Q41F法兰全焊接球阀口径③Q41F法兰全焊接球阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华杨销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
