焊接截止阀|焊接闸阀

详细资料：

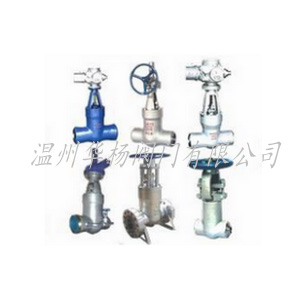

高温高压电站闸阀概述：

高温高压电站闸阀有两种标准形式，一种是遵循ANSIB16.34和JISL1E101标准的引进型,另一种是按JB3595标准的国标型.其遵循的温度-压力等级是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料，一种是低碳钢，另一种是柔性石墨316丝（网）。密封面上层焊钻基硬质合金，其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构，焊按坡口可按标准或用户要求制作。适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。
   产品结构特点：

中部无阀盖压力自紧式连结
2、闸板为要楔式弹性单闸板或楔式双闸板结构
3、闸板/阀座双面堆焊钻基硬质合金
4、抗高温蠕变设计
5、阀杆采用渗氮型沉淀硬化不锈钢
6、有手动、齿轮（伞形齿轮和正齿轮）传动、电动

注：
1 、制照与验收技术条件按 E101 和B3595-93 的规定。
2 、阀门试验按 JB3595-93 和 JB3595- 93 和 JB3595-93 的规定，阀门密封试验和上密封试验压力按 JB3595-93 的规定。
3 、结构长度按 E101 的规定或用户提供尺寸。
4 、焊接坡口按电力工业管理标准78DG 的规定或按用户提供尺寸。

高温高压电站闸阀结构优势：

高温高压电站闸阀使用温度450-570℃,压力PN1.6-70.0,公称通径15mm-300mm材质：1Cr5Mo,12CrMorV,ZG12CrMoV广泛用于钢铁,冶金,化工行业及电力,能源发电厂等设施。

技术工艺优势：

1,壳体采用锻造及铸造两种工艺选项,外观光洁,组织均匀,满足高温高压要求；视用户需求可提供全系列全锻钢闸阀；
2,特殊材料配对,确保密封面高硬度及硬度差；精密研磨,光洁如镜,耐磨耐蚀,有效延长使用寿命；
3,背密封设计,有效保护密封填料,杜绝跑冒滴漏；
4,高压水强度,高压气体强度,无损检测等多道检测,全面控制承压件质量；
5,阀杆表面经精密磨削及硬化处理,抗擦伤耐腐蚀,有效地减轻启闭力矩,操作更轻松；
6,采用特殊缓蚀填料结构设计,耐温耐压,无腐蚀,自动润滑,减轻启闭摩擦,避免对阀杆表面的腐蚀,进而免除外漏；
7,双向承压密封设计,满足各类特殊工况的苛刻要求；
8,严格手工配研,确保双侧密封面吻合度 90% 以上,实现气泡级出厂密封检测；
9,Z60 系列 的闸板弹性槽设计,自动补偿加工误差,适应高温工况,避免咬死； Z62Y 系列为双闸板设计,闸板自动矫正加工误差,始终保持密封面吻合度,特别便于用户现场维修保养；
10,阀盖自紧密封设计,压力越高,密封越可靠；

高温高压电站闸阀主要连接尺寸

高温高压电站闸阀安装说明

1,电动闸阀必须垂直安装,阀杆向上,介质流向可从任何一侧流入。
2,电动装置安装在环境温度为一20"C～ 40℃,相对湿度≤80％无腐蚀,无爆炸性气体环境中。
3,电动装置用于管道温度低于350"(：时,则采用半流体锂基润滑油(Q／sYl002—65) 用于管道温度高于350~(：时,则采用GB492—2N一4钠基润滑脂进行润滑。

订货须知：

    一、①Z962Y高温高压电站阀门产品名称与型号②Z962Y高温高压电站阀门口径③Z962Y高温高压电站阀门是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华杨销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
