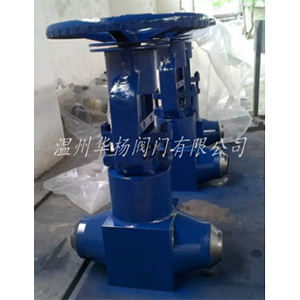

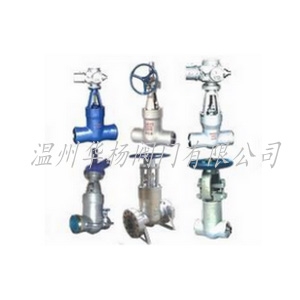

焊接截止阀|焊接闸阀

详细资料：

产品执行标准

产品性能规范

主要零件材料

主要外形和连接尺寸 单位Unit：mm

主要外形和连接尺寸 单位Unit：mm

标准规范：
设计制造标准：ASME B16.34 E101
结构长度标准：ASME B16.34 E101
焊接连接尺寸：JB/T 3595-93、ASME B16.25
压力温度等级：ASME B16.34 E101
试验检验标准：API598 E101

结构特点：
1. 高温高压磅级电站闸阀采用 流道等径直通结构， 降低了流阻系数与能量的损耗，显著提高了阀门使用寿命和性能。
   2. 阀门中腔采用压力自紧式密封结构、密封性能好。支管两端为焊接结构。
3. 闸板与阀座密封面采用司太立(stellite)钴基硬质合堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好。
4. 磅级高温高压电站闸阀的阀杆经调质和表面氮化处理，具有良好的抗腐蚀性和抗擦伤性。
   5. 启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。
6. 电动闸阀的开启和关闭由电动装置来控制，电动装置分别配有专用电机、减速器、转矩控制机构，现场操作机构，手动、电动切换机构。除就地操作外，还可进行远距离操作。
结构优势和特点：
1．设计、制造和验收技术条件按照日本火力发电用阀门标准JIS E101和AISIB16.34的规定，可与进口设备直接配套使用。
2．闸板和阀座的密封面采用司太立（Stellite）钴基硬质合金堆焊而成，硬度高、耐磨、耐高温、耐腐蚀、抗摩擦性能好、寿命长。
3．阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和抗磨性。
4．阀门具有上密封结构，保证阀门带压时在不停机的情况下可以更换阀杆填料。
5．阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。
6．阀门的开启和关闭可由电动装置来控制，我们提供ISO 5210标准连接法兰，电动装置分别配有专用电机、减速机、转矩控制机构、现场操作机构，手、电动切换等机构。除就地操作外，还可进行远距离操作。

要零件的材料说明：

订货须知：

    一、①Z61Y磅级电站阀产品名称与型号②Z61Y磅级电站阀口径③Z61Y磅级电站阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华杨销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
