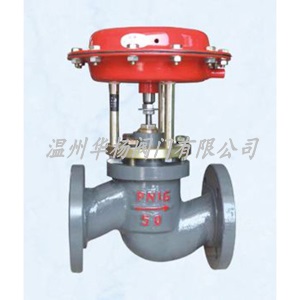

ZMBQ气动薄膜切断阀产品概述：

 ZMBQ气动薄膜切断阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。

   切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、温度或液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远程控制系统中。

本系列产品有薄膜式、活塞式两种。阀体结构有单座、套筒、双座（二位三通）三种，密封形式有填料密封和波纹管密封两种，产品公称压力等级有PN10、16、40、64四种，公称口径范围DN20～200mm。适用流体温度由-60～450℃。泄漏量等级为IV级或Ⅵ级。流量特性为快开。

ZMBQ气动薄膜切断阀产品特点：

·切断阀采用多弹簧执行机构与调节机构用三根立柱相连，整个高度可减小约30％，重量可减轻约30％。

·阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30％。

·阀内件密封部分有严密型和软密封两种，严密型为堆焊硬质合金，软密封型为软质材料制作，关闭时密封性能优良。

·平衡型阀内件，提高了切断阀的许用压差。

·波纹管密封型对移动的阀杆形成完全的密封，堵绝了介质外漏的可能性。

·活塞式执行机构，操作力大，使用压差大。

ZMBQ气动薄膜切断阀技术参数：

公称通径 DN（mm）1520253240506580100125150200额定流量系数 KV单座、双座571120304875120190300480760套筒 1120304875120190300480760公称压力 PN（MPa）1.0 1.6 4.0 6.4额定行程 （mm）81220254050有效面积（c m 2 ）ZMQ 型1002004006001000ZSQ 型100125160250允许泄漏量硬密封 1/h- 般： 10 -4 X 阀额定容量；严密型：单、双座： 1.2X10 -7 ，套筒 5X10 -6 X 阀额定容量软密封VI 级允许压差（MPa）ZMQ P N 正作用6.45.092.911.852.181.331.520.990.620.600.690.39ZMQ P N 反作用6.46.43.882.472.911.772.031.320.830.800.920.52ZSQ P N6.46.13.52.33.01.91.91.50.930.840.650.47Z M S QM公称压力信号压力（kPa）ZMQ0 或 250ZSQ0 或 400 ～ 6001）本产品性能指标贯彻GB/T4213-92； 2）表中允许压差值若大于公称压力则取公称压力值，小于等于公称压力值则不变； 3）表中允许值为使用标准气缸值，可配用不同的气缸提高允许压差.

ZMBQ气动薄膜切断阀规格重量

公称通径1520253240506580100125150200Aф 196ф 232ф 308ф 394ф 498LPN16 、 40130150160180200230290310350400480600PN64210230230260260300340380430500550650HPN16 、 40305340345370380390475490500765825927PN64320350354372382397473475517805882815波纹管密封型3754094144314414685555706138559151017H 1PN16 、 4050535870758393100110125143170PN6460657077.5859010085125148170208H 2PN16115115121130140153178190200260320360PN40125125130140150160185200220280320380PN64150150160170180200230250282310430480H 3PN16 、 4040441542844846856157859088610081120 PN6436543049852852853053554060089012081305波纹管密封型39546547850950954864165867097610981210重量（kg）标准型1010121518233545607590120波纹管密封型1212141720263848647995125

ZMBQ气动薄膜切断阀连接尺寸及标准
·法兰标准：铸铁法兰按GB4216-84 铸钢法兰按GB9113-88、JB/T79-94
·法兰密封面型式：PN10、PN16为凸面； PN40、PN64为凹凸面、阀体为凹面。
·结构长度：GB12221-89。
·执行机构气信号接口：内螺纹M10X1
·阀体法兰及法兰端面距离可以按用户指定的标准制造。如：ANSI、JIS、DIN等标准。

订货须知：

    一、①ZMBQ气动薄膜切断阀产品名称与型号②ZMBQ气动薄膜切断阀口径③ZMBQ气动薄膜切断阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华杨销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门为您审核把关。
