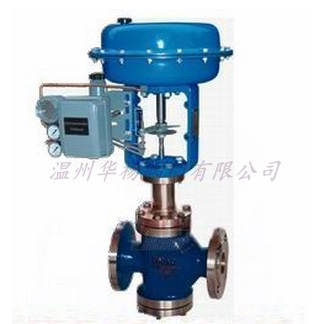

ZJHN气动薄膜双座调节阀
ZJHN气动薄膜双座调节阀采用双号导向结构，配用多弹簧招执机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性 、拆装方便等优点。广泛应用于 控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大，允许泄漏也较大且不是很清洁的介质场合。
本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64；阀体口径范围DN25～400。适用流体温度有-250℃～+560℃范围内多种档次。泄漏量标准为Ⅲ级和Ⅳ级。流量特性为线性或百分比。多种多样的品种规格可供选择。
规格与技术参数
| 公称通径mm253240506580100125150200250300400额定流量系数kv101625406310025025040063010016002700公称压力MPa1.6 4.0 6.4行 程mm16254063100介质温度℃-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃流量特性直线、等百分比法兰标准符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产阀体材质PN(MPa)1.6WCB(ZG230-450) CF3CF8 CF8M4.0,6.0WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M阀芯材质1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M上阀盖型式普通式（常温型），热片式（中温型）可调比30:1气源接头M16×1.5 |
执行机构主要技术参数 |
型 号 | ZHA(B)-1 | ZHA(B)-2 | ZHA(B)-3 | ZHA(B)-4 | ZHA(B)-5 | ZHA(B)-6 |
有效面积cm2 | 200 | 280 | 400 | 630 | 1000 | 1600 |
行 程mm | 10 | 16 | 25 | 40 | 60 | 1000 |
弹簧范围KPa | 20～100(标准)；20～100、40～200、20～60、60～100、80～240 | |||||
主要技术性能指标 |
项目 | 指标值 | |
基本误差％ | 不带定位器 | ±5.0 |
带定位器 | ±1.0 | |
回差％ | 不带定位器 | 3.0 |
带定位器 | 1.0 | |
死区％ | 不带定位器 | 3.0 |
带定位器 | 0.4 | |
允许泄漏量L/h | 1×10-3×阀额定容量 | |
允许压差 |
供气压力 | 弹簧压力 | 公称通径 | |||||||||||
25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
0.14 | 20-100 | 5.4 | 4.4 | 4.9 | 3.8 | 4.7 | 3.6 | 2.8 | 3.75 | 2.7 | 2.15 | 2.0 | 1.7 |
0.24 | 40-200 | 10.8 | 8.8 | 9.8 | 7.6 | 9.4 | 7.2 | 5.6 | 7.5 | 5.4 | 4.3 | 4.0 | 3.4 |
注：使用条件为阀杆在介质流出端关闭时P2=0状态下。
外形尺寸 公通径(mm)253240506580100125150200250300L(mm)PN1.6MPa185200220250275300350410450550670770PN4.0MPa190210230255285310335425460560740805PN6.4MPa200210235265295320370440475570750820H(mm)普通型56757064565087788789910581068111014981574散热片型69770077578010401050106212571267130917431819H1(mm)117120139144188208220268278320441503D(mm)225360470620重量(KG)3335475198111148236292433760920 |
型号编制说明：
Z | J | H | N | 25 | P | G | B |
自控阀门 | 执行机构： | 执行机构： | 阀门结构类型: | 公称压力： | 阀体材质： | 温度类型： | 作用型式： |
| J：表示精小型 | 多弹簧气动薄膜 | P：表示单座 | 16：表示1.6MPa | C：表示碳钢 | G：中温型常温省略 | K：表示气开型 |
|
|
| J：表示精小型 | 多弹簧气动薄膜 | P：表示单座 |
|
|
|
|
| M：表示套筒阀 | 40：表示4.0MPa |
|
|
|
|
|
|
| 64：表示6.4MPa |
|
|
|
订货须知：
一、①ZJHN气动薄膜双座调节阀产品名称与型号②ZJHN气动薄膜双座调节阀口径③ZJHN气动薄膜双座调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号，请按型号直接向我们华杨销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门为您审核把关。
