焊接截止阀|焊接闸阀

产品资料：

产品简介

  1.制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。

  2.阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、

    316、316L、铬钼钢、低温钢、钛合金钢等。

  3.工作压力1.0Mpa-50.0Mpa。

  4.工作温度：-196℃-650℃。

  5.连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。

  6.驱动方式：手动、气动、液动、电动。

产品详情

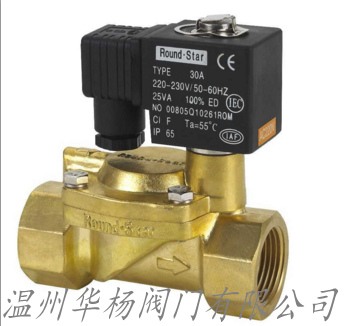

1.空气电磁阀用途:

  空气电磁阀适用于以水或其它气液体为工作介质，可自动化控制或远程控制空气、水、油液体

等工作介质管路的通断。由于空气、水液电磁阀采用橡胶密封，故对工作介质的清洁度要求大大减低，

具有启闭讯速，可靠性高等特点。

 2.空气电磁阀结构原理:

   空气电磁阀为膜片式二次开阀的先导式电磁阀，其结构主要由副阀和主阀组成。根据断电时所处状态的不同，可分为常闭

电磁阀和常开电磁阀。常闭电磁阀，常位时，活动铁芯封住副阀口，阀腔内压力平衡，副阀、主阀口封闭。当线圈通电，产

生电磁力将活动铁芯吸上，副阀打开，主阀腔内的介质自导阀口外泄，以致主阀膜片上下产生压力差，膜片被迅速托起，主

阀口开启，阀呈通路状态。当线圈断电，磁场消失，活动铁芯复位，封闭副阀口，继而副阀膜片上腔压力上升，主阀膜片压

向阀座，阀又呈关闭状态。

   常开电磁阀，当线圈通电时，产生磁场力，衔铁在磁力作用下下移，推动副阀阀杯下移，副阀关闭，随着主阀阀内上下压

差趋向相等，主阀膜片由弹簧力及自重压向密封面，阀门关闭。当线圈断电后，磁力为零，衔铁和副阀阀杯由于弹簧作用上

升，副阀打开，主阀膜片上腔内介质经副阀流走，压力下降，当压力降到一定值后，主阀由上下压

差作用向上升起，主阀打开，阀门开启。

空气电磁阀结构原理:
空气电磁阀为膜片式二次开阀的先导式电磁阀，其结构主要由副阀和主阀组成。根据断电时所处状态的不同，可分为常闭电磁阀和常开电磁阀。常闭电磁阀，常位时，活动铁芯封住副阀口，阀腔内压力平衡，副阀、主阀口封闭。当线圈通电，产生电磁力将活动铁芯吸上，副阀打开，主阀腔内的介质自导阀口外泄，以致主阀膜片上下产生压力差，膜片被迅速托起，主阀口开启，阀呈通路状态。当线圈断电，磁场消失，活动铁芯复位，封闭副阀口，继而副阀膜片上腔压力上升，主阀膜片压向阀座，阀又呈关闭状态。

常开电磁阀，当线圈通电时，产生磁场力，衔铁在磁力作用下下移，推动副阀阀杯下移，副阀关闭，随着主阀阀内上下压差趋向相等，主阀膜片由弹簧力及自重压向密封面，阀门关闭。当线圈断电后，磁力为零，衔铁和副阀阀杯由于弹簧作用上升，副阀打开，主阀膜片上腔内介质经副阀流走，压力下降，当压力降到一定值后，主阀由上下压差作用向上升起，主阀打开，阀门开启。

ZCS系列空气电磁阀技术参数

水用电磁阀使用保养

    1、建议使用单位派专人负责使用保养。

    2、电磁阀安装后需通入介质实验动作数次，确认正常后方可投入正式使用。

    3、应定期清洗大阀内外及衔铁吸合面的污物。注意不要损坏密封面。

    4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。

    5、电磁阀从管路上卸下不用时，应将内部零件拭净并用压缩空气吹净储存。

    6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，再和阀座研磨。

    7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额压差范围内，当工作压力超过额定压力或工作压差超过额定夺差时，电磁阀要停止使用，关闭前后手动阀，以免电磁阀爆炸和泄漏。

ZCS系列电磁阀技术参数：

ZCS系列电磁阀安装注意事项：

1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。

2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。

3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，Z好安装旁路装置（如图一）。

4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径（如图二）。

5、安装在电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀。

6、不能将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。

7、普通型不能在爆炸危险场合使用。

8、在管路刚性不足情况下，建议把阀前管道用支架固定，以免电磁阀工作时引起振动。

9、在安装前，要注意要看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。

10、电磁阀前后管道上需安装压力表，以便观察管道压力。

订货须知：

    一、①ZCS空气电磁阀产品名称与型号②ZCS空气电磁阀口径③ZCS空气电磁阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定型号，请按型号直接向我们华扬销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
