产品资料：

本阀适用于以水或液体为工作介质，可自动化控制或远程制水、油、液体等工作介质管路的通断。由于本阀采用橡胶密封，故队工作介质的清洁度大大减低，具有启闭迅速，可靠性高等特点。

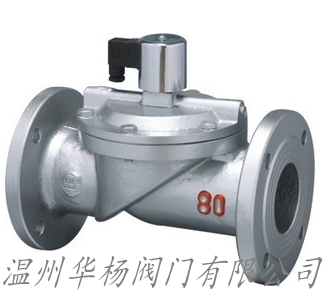

ZCS（DF）水用电磁阀结构原理

ZCS（DF）水用电磁阀通径15～100为膜片式为二次开阀的先导式电磁阀，通径125～300为三次开阀的先导式电磁阀，其结构主要由副阀和主阀组成。 根据断电时所处开关状态的不同，可分为常闭电磁阀和常开电磁阀。常闭电磁阀，常位时，活动铁芯封住副阀口，阀腔内压力平衡，副阀、主阀口封闭。当线圈通电，产生电磁力将活动铁芯吸上，副阀打开，主阀腔内的介质自导阀门外泄，以致主阀阀杯上下产生压力差，膜片或阀杯被迅速托起，主阀口开启，阀呈通路状态。 当线圈断电，磁场消失，活动铁芯复位，封闭副闭口，断而副阀和主阀阀杯内压力上升，主阀阀杯压向阀座，阀又呈关闭状态。 常开电磁阀，当线圈通电时，产生磁力，衔铁在磁力作用下下移，推动副阀阀杯下移，副阀关闭，随着主阀阀杯上下压差趋向相等，主阀阀杯由自重压向密封面，阀门关闭。当线圈断电后，磁力为零，衔铁和副阀阀杯由于弹簧作用上升，副阀打开，主阀阀杯内介质经副阀流走，压力下降，当压力降到一定值后，主阀阀杯由上下压差作用向上升起，主阀打开，阀门开启。

ZCS（DF）水用电磁阀技术参数

ZCS（DF）水用电磁阀工作介质 水、粘度≤4°E的油及其它非腐蚀性流体 介质温度℃ ≤60 公称压力（MPa） 1.0 工作压差（MPa） 0.05～1.0 0.1～1.0 0.15～1.0 电源电压 AC220V其余规格可作特殊订货 额定流量系数（kv） 按JB/T352-94规定 泄漏量（ml/min） 按JB/T352-94-F规定 公称通径（mm） 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 功耗 36VA 50VA 防爆标志 dⅡBT4 防爆证编号 CE991010 出线口接线 内螺纹M20×1.5 环境温度 -40-+60℃ 六、水用电磁阀安装尺寸 公称通径DN 内螺纹连接 法兰连接 外形尺寸 内螺纹 外形尺。

ZCS（DF）水用电磁阀使用保养

1、建议使用单位派专人负责使用保养。

2、电磁阀安装后需通入介质实验动作数次，确认正常后方可投入正式使用。

3、应定期清洗大阀内外及衔铁吸合面的污物。注意不要损坏密封面。

4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。

5、电磁阀从管路上卸下不用时，应将内部零件拭净并用压缩空气吹净储存。

6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，再和阀座研磨。

7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额压差范围内，当工作压力超过额定压力或工作压差超过额定夺差时，电磁阀要停止使用，关闭前后手动阀，以免电磁阀爆炸和泄漏。

ZCS系列电磁阀技术参数：

订货须知：

    一、①ZCS水液电磁阀产品名称与型号②ZCS水液电磁阀口径③ZCS水液电磁阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定型号，请按型号直接向我们华扬销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
