详细资料:

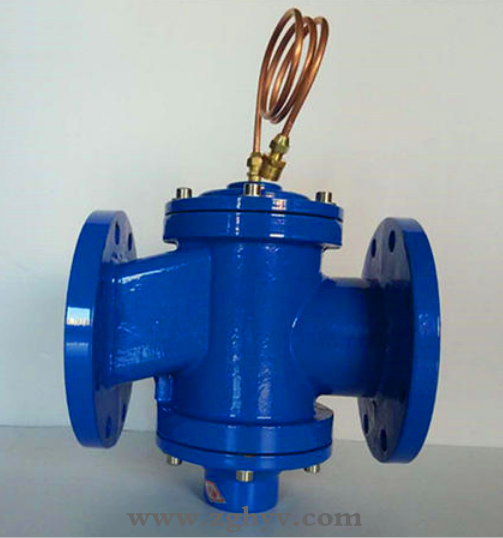

自立式压差控制阀适用于供暖方式采用双管系统的压差控制。压差控制范围:定压差型 10KPa、20KPa、30KPa。
阀体、阀盖:灰铸铁、铸钢
阀杆:不锈钢
阀瓣:铸钢
膜片:丁腈橡胶
设计制造标准:
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008
ZYC自立式压差控制阀主要外形连接尺寸:
DN(mm) | 连接方式110 | 长度L(mm) | H(mm) | 流量(M3/h) | 适用介质 | 介质温度 | 主要零件材料 | |
定压差型 | 可调压差型 | |||||||
15 | 螺纹 | 110 | 95 | 145 | 0.2-1 | 水 | 0-100℃ | 阀体,上盖和下盖为铸铁阀芯为铜膜片为尼龙强化橡胶弹簧为不锈钢 |
20 | 110 | 110 | 150 | 0.3-1.5 | ||||
25 | 115 | 130 | 165 | 0.5-2 | ||||
32 | 法兰 | 130 | 140 | 190 | 1-4 | |||
40 | 200 | 190 | 340 | 1.5-6 | ||||
50 | 215 | 205 | 355 | 2-8 | ||||
65 | 230 | 240 | 390 | 3-12 | ||||
80 | 275 | 300 | 500 | 5-20 | ||||
100 | 290 | 350 | 550 | 10-30 | ||||
125 | 310 | 380 | 580 | 15-45 |
ZYC自立式压差控制阀主要技术参数:
型号 | 公称压力 | 壳体试验压力 | 压差控制范围 | |
定压差型 | 可调压差型 | |||
ZYC-16-H3T | 1.6MPa | 2.4MPa | 10KPa——20KPa——30KPa | 10-30KPa |
ZYC自立式压差控制阀工作原理:
现以安装在回水管道上的ZYC型自力式压差控制阀为例说明工作原理。当供水压力p1增大或减小时,信号由连接管传如膜片上腔,带动阀芯下移,使阀座的流通面积减小或增大。P2-P3也增大或减小,直到P1-P2保持原值恒定。当回水压力P3增大或减小的瞬间同阀座流向出口的流速降低或升高,膜片下压力P2也在这个瞬间增高或降低,带动阀芯上移或下移,知道膜片的受力重新平衡,P2恢复原值,P1-P2保护原值恒定,从而保证了被控系统的供回水间压差基本不变。

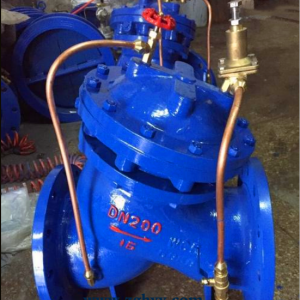

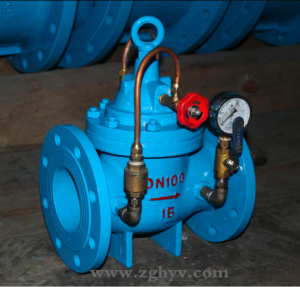

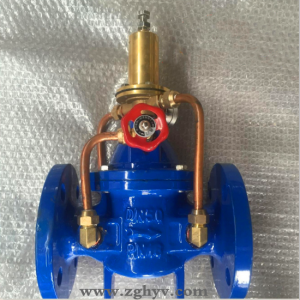

水利控制阀就是水压控制的阀门,水力控制阀由一个主阀及其附设的导管﹑导阀﹑针阀﹑球阀和压力表等组成。根据使用目的﹑功能及场所的不同可演变成遥控浮球阀﹑减压阀﹑缓闭止回阀﹑流量控制阀﹑泄压阀﹑水力电动控制阀、水泵控制阀等。
水利控制阀阀设计选用要点:
( 1 )工程式中应用的水力控制阀是经过制造厂检验合格,各种标识齐全,技术资料符合要求的产品。
( 2 )根据功能要求,选择阀门种类,再根据管道输送介质、温度、建筑标准和业主要求等,确定阀门的阀体和密封部位的材质。常用的阀体材料有铸铁、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀体材料应与管道材料相匹配。
( 3 )阀门的公称压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别,管道输送的介质,其工作压力应小于阀门的公称压力值。
( 4 )工程中水力控制阀的设置应当有足够的空间,以便管理、操作、安装和维修,并应符合管路对阀门的要求。
( 5 )管路采用法兰连接时,应采用法兰连接的水力控制阀;管路采用沟槽式连接时,应采用沟槽式连接的水力控制阀。
( 6 )水利控制阀应设置在介质单向流动的管路上。
( 7 )水利控制阀主阀体上的箭头方向必须与管路系统流向一致。
( 8 )接水力控制阀管段不应有气堵、气阻现象。在管网Z高位置等存气段应设置自动排气阀。
( 9 )阀门水平安装时,阀盖、阀杆应朝上。垂直安装时,阀盖、阀杆应朝外。
( 10 )阀门安装前应做强度和严密性试验。
( 11 )阀门的强度和严密性试验应符合以下规定。
A、阀门的强度试验压力为公称压力的1.5倍;
B、阀门的严密性试验压力为公称压力的1.5倍;
C、试验压力在试验持续时间内应保持不变,且壳体填料及阀瓣密封面无渗漏;
D、阀门试验持续时间按上表。
订货须知:
一、①ZYC自力式压差控制阀产品名称与型号②ZYC自力式压差控制阀口径③ZYC自力式压差控制阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号,请按型号直接向我们华扬销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。
