详细资料:

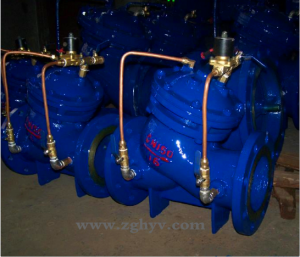

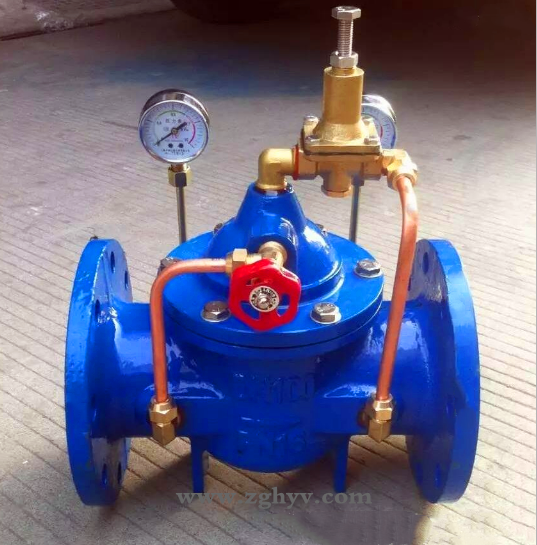

200X减压稳压阀,是一种利用介质自身能量来调节与控制管路压力的智能型阀门。200X减压阀用于生活给水、消防给水及其他工业给水系统,通过调节阀减压导阀,即可调节主阀的出口压力。出口压力不因进口压力、进口流量的变化而变化,安全可靠地将出口压力维持在设定植上,并可根据需要调节设定值达到减压的目的。
应用范围:
200X减压阀用于生活给水、消防给水及其他工业给水系统
结构特点:
该200X型减压阀具有减压 ,性能稳定、安全可靠、安装调节方便,使用寿命长等特点。
减压系统安装示意图
当安装减压阀时
注意 (1)不要随意拆卸减压阀,否则可能会影响减压阀的正常使用效果。
(2)在配管前,进行管路清洗,去除其中的异物和锈层,否则可能造成机器故障。(3)在减压阀的进口前安装一个过滤器(滤网为100目或相当的)。否则将影响 阀的性能,无法实现正确的压力控制。
(4)在减压阀后安装一个安全阀。否则会由于意外过压,不能进行安全报警,并且会对设备造成损坏。
(5)在减压阀前后各安装一块压力表。否则将影响正常的压力设定和控制。
(6)在减压阀前安装一只蒸汽疏水阀,防止凝结水积聚。否则将造成凝结水无法及时排放,影响阀的性能或者造成其他不良后果。
(7)当安装快速开关阀时(例如电磁阀),与减压阀的距离Z少3米。否则可能由于压力波动太快,造成减压阀无法实现正常的减压功能或大大缩短减压阀的使用寿命。
(8)在两级减压系统中,两个减压阀之间的距离Z少3米,否则可能影响正常使用,无法实现正常的减压。
(9)按照流体的流向,正确进行安装,否则可能影响正常使用。
(10)不允许在减压阀上放置重物或对其进行扭转和剧烈的震动,否则可能产生机器故障。
(11)垂直向上安装减压阀;安全阀设定压力应略高于减压阀后的压力,一般高出10%或者0.07MPa;
(12)当减压比很大时,应安装多级减压器以保证管道中的流速≤30m/s。为了能容易的拆卸和更换减压阀,在其上下均应该预留足够的空间。
标准规范:
设计制造标准:
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008
主要零件材质:
零件名称 | 零件材料 |
阀体阀盖 | WCB |
阀座阀盘 | 铜合金 |
密封圈 O型圈 | 丁腈橡胶 |
阀杆 | 2Cr13 |
弹簧 | 50CrVA |
针型阀 | 铜合金 |
球阀 | 铜合金 |
浮球阀 | 铜合金 |
微型过滤器 | 不锈钢 |
外形及连接尺寸:
DN | L | A | A1 | H | H1 | F | D | D1 | D2 | n-Φd | ||||||||
mm | mm | mm | mm | mm | mm | PN1.0 | PN1.6 | PN2.5 | PN1.0 | PN1.6 | PN2.5 | PN1.0 | PN1.6 | PN2.5 | PN1.0 | PN1.6 | PN2.5 | |
20 | 180 | 292 | 136 | 342 | 247 | 116 | 105 | 105 | 105 | 75 | 75 | 75 | 58 | 58 | 56 | 4-13.5 | 4-13.5 | 4-14 |
25 | 180 | 292 | 136 | 342 | 247 | 116 | 115 | 115 | 115 | 85 | 85 | 85 | 68 | 68 | 65 | 4-13.5 | 4-13.5 | 4-14 |
32 | 180 | 292 | 136 | 342 | 247 | 116 | 140 | 140 | 140 | 100 | 100 | 100 | 78 | 78 | 76 | 4-17.5 | 4-17.5 | 4-18 |
40 | 240 | 330 | 155 | 395 | 278 | 170 | 150 | 150 | 150 | 110 | 110 | 110 | 88 | 88 | 84 | 4-17.5 | 4-17.5 | 4-18 |
50 | 240 | 330 | 155 | 395 | 278 | 170 | 165 | 165 | 165 | 125 | 125 | 125 | 102 | 102 | 99 | 4-17.5 | 4-17.5 | 4-18 |
65 | 250 | 350 | 165 | 405 | 298 | 180 | 185 | 185 | 185 | 145 | 145 | 145 | 122 | 122 | 118 | 4-17.5 | 4-17.5 | 8-18 |
80 | 285 | 365 | 175 | 430 | 313 | 210 | 200 | 200 | 200 | 160 | 160 | 160 | 133 | 133 | 132 | 8-17.5 | 8-17.5 | 8-18 |
100 | 360 | 410 | 195 | 510 | 350 | 275 | 220 | 220 | 235 | 180 | 180 | 190 | 158 | 158 | 156 | 8-17.5 | 8-17.5 | 8-22 |
125 | 400 | 455 | 220 | 560 | 365 | 310 | 250 | 250 | 270 | 210 | 210 | 220 | 184 | 184 | 184 | 8-17.5 | 8-17.5 | 8-26 |
150 | 455 | 475 | 230 | 585 | 420 | 355 | 285 | 285 | 300 | 240 | 240 | 250 | 212 | 212 | 211 | 8-22 | 8-22 | 8-26 |
200 | 585 | 530 | 255 | 675 | 450 | 460 | 340 | 340 | 360 | 295 | 295 | 310 | 268 | 268 | 274 | 8-22 | 12-22 | 12-26 |
250 | 650 | 623 | 300 | 730 | 470 | 500 | 395 | 405 | 425 | 350 | 355 | 370 | 320 | 320 | 330 | 12-22 | 12-26 | 12-30 |
300 | 800 | 700 | 340 | 760 | 490 | 580 | 445 | 460 | 485 | 400 | 410 | 430 | 370 | 370 | 389 | 12-22 | 12-26 | 16-30 |
350 | 860 | 840 | 415 | 840 | 526 | 640 | 505 | 520 | 555 | 460 | 470 | 490 | 430 | 430 | 448 | 16-22 | 16-26 | 16-33 |
400 | 960 | 880 | 430 | 910 | 570 | 715 | 565 | 580 | 620 | 515 | 525 | 550 | 482 | 482 | 503 | 16-26 | 16-30 | 16-36 |
450 | 1075 | 930 | 460 | 1030 | 610 | 780 | 615 | 640 | 670 | 565 | 585 | 600 | 532 | 550 | 548 | 20-26 | 20-30 | 20-36 |
500 | 1075 | 980 | 490 | 1135 | 665 | 830 | 670 | 715 | 760 | 620 | 650 | 660 | 585 | 585 | 609 | 20-26 | 20-33 | 20-36 |
600 | 1230 | 1060 | 530 | 1270 | 725 | 920 | 780 | 840 | 845 | 725 | 770 | 770 | 685 | 685 | 720 | 20-30 | 20-36 | 20-39 |
700 | 1650 | 1130 | 560 | 1460 | 865 | 980 | 895 | 910 | 960 | 840 | 840 | 875 | 800 | 800 | 820 | 24-30 | 24-36 | 24-42 |
800 | 1750 | 1230 | 610 | 1640 | 975 | 1050 | 1015 | 1025 | 1085 | 950 | 950 | 990 | 905 | 905 | 928 | 24-33 | 24-39 | 24-48 |
1、压力控制稳定可靠。导阀、主阀连续工作,下游压力变化连续、平稳,受进口压力影响小。
2、操作方便。工作压力调定后,当上游压力或流量变动时主阀自动调节,稳定了下游压力。
3、阀体采用了全通道、直流式、流线型设计。水力损失小,节能效果好。 减压阀压力调整步骤
按照以下步骤慢慢转动调节螺丝,即可完成设定。不当的调整操作可能形成水击或砰砰作响声等,可能对减压阀或其他设备造成损坏。
(1)关闭减压阀前后截断阀,在保证安全阀不起跳的情况下,开启旁路管线截断阀并保持足够的时间,以完成利用流通介质对管道中的异物或锈层的吹扫去除。吹扫完成后,关闭旁路管线截断阀。
(2)缓慢打开安装在减压阀前的截断阀,并调整减压阀后截断阀的开启度,保持管道有小流量通过。
(3)松锁紧螺母,缓慢转动调整螺丝,并观察阀后的压力表,直到要求的设定植为止(顺时针转动压力上升,逆时针转动压力下降)。对于带手柄的型号,由于正常状态下,手柄处于自锁位置,因此调整压力时,应首先按下手柄,松开自锁,再缓慢转动调整螺丝,并观察阀后Z近的压力表,直到要求的设定植为止(顺时针转动手柄时,阀后压力上升;逆时针转动手柄时,阀后压力下降。)。
(4)缓慢打开减压阀后截断阀,并按照步骤(3)进一步调整阀后压力,直到要求的设定植为止。
(5)完成调整后,拧紧锁紧螺母。对于带手柄的型号,拉出手柄,利用内部装置锁紧;如果手柄没有锁紧,左右转动手柄,即可完成自锁动作。
减压阀的基本性能
减压阀( reducing valve)是采用控制阀体内的启闭件的开度来调节介质的流量,将介质的压力降低,同时借助阀后压力的作用调节启闭件的开度,使阀后压力保持在一定范围内,在进口压力不断变化的情况下,保持出口压力在设定的范围内,
(1) 调压范围:它是指减压阀输出压力P2的可调范围,在此范围内要求达到规定的精度。调压范围主要与调压弹簧的刚度有关。
(2) 压力特性:它是指流量g为定值时,因输入压力波动而引起输出压力波动的特性。输出压力波动越小,减压阀的特性越好。输出压力必须低于输入压力—定值才基本上不随输入压力变化而变化。
(3) 流量特性:它是指输入压力—定时,输出压力随输出流量g的变化而变化的持性。当流量g发生变化时,输出压力的变化越小越好。一般输出压力越低,它随输出流量的变化波动就越小。
订货须知:
一、①200X减压稳压阀产品名称与型号②200X减压稳压阀口径③200X减压稳压阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号,请按型号直接向我们华扬销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。
