详细资料：
BJ41W保温截止阀保温截止阀主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。
设计与制造：BS1873 BS5160 GB12233
法兰尺寸：ANSIB16.5 JB/T79 GB911
3 压力温度：ANSIB16.34
结构长度：ANSIB16.10 BS1873 GB12221
对焊连接尺寸：ANSIB16.25
检验与实验：BS6755 GB/T13927

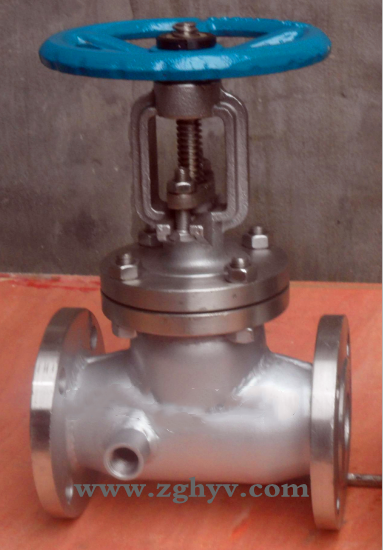

BJ41W保温截止阀
保温截止阀主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质
①保温截止阀产品名称与型号②保温截止阀口径③保温截止阀是否带附件以便我们的为您正确选型④保温截止阀的使用压力⑤保温截止阀的使用介质的温度。
若已经由设计单位选定我公司阀门的保温截止阀型号，请按保温截止阀型号直接向我司销售部订购。
当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的我公司阀门 为您审核把关。
BJ41W保温截止阀主要外形尺寸和连接尺寸（II型法兰大一级）：
型号 | 公称通径 | 尺寸（㎜） | |||||||
L | D | D1 | D2 | B-f | Z-φ | H | D0 | ||
BJ41WH-16PRC | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 | 170 | 120 |
20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | 190 | 140 | |
25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 205 | 160 | |
32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 270 | 180 | |
40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 310 | 200 | |
50 | 230 | 160 | 125 | 100 | 18-3 | 4-18 | 358 | 240 | |
65 | 290 | 180 | 145 | 120 | 18-3 | 4-18 | 373 | 280 | |
80 | 310 | 195 | 160 | 135 | 20-3 | 8-18 | 435 | 320 | |
100 | 350 | 215 | 180 | 155 | 20-3 | 8-18 | 500 | 360 | |
125 | 400 | 245 | 210 | 185 | 22-3 | 8-18 | 614 | 400 | |
150 | 480 | 280 | 240 | 210 | 24-3 | 8-23 | 674 | 400 | |
200 | 600 | 335 | 295 | 265 | 26-3 | 12-23 | 818 | 450 | |
250 | 730 | 405 | 355 | 320 | 30-3 | 12-25 | 969 | 550 | |
型号 | 公称通径 | 尺寸（㎜） | |||||||
L | D | D1 | D2 | B-f | Z-φ | H | D0 | ||
BJ41WH-25PRC | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 | 233 | 120 |
20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | 275 | 140 | |
25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 285 | 160 | |
32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 302 | 180 | |
40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 355 | 200 | |
50 | 230 | 160 | 125 | 100 | 20-3 | 4-18 | 362 | 240 | |
65 | 290 | 180 | 145 | 120 | 22-3 | 8-18 | 400 | 280 | |
80 | 310 | 195 | 160 | 135 | 22-3 | 8-18 | 430 | 320 | |
100 | 350 | 230 | 190 | 160 | 24-3 | 8-23 | 465 | 360 | |
125 | 400 | 270 | 220 | 188 | 28-3 | 8-25 | 550 | 400 | |
150 | 480 | 300 | 250 | 218 | 30-3 | 8-25 | 700 | 400 | |
200 | 600 | 360 | 310 | 278 | 343 | 12-25 | 780 | 450 | |
250 | 730 | 425 | 370 | 335 | 36-3 | 12-30 | 900 | 550 | |
295 24020236-38-30630
型号 | 公称通径 | 尺寸（㎜） | ||||||
L | D | D1 | D2 | B-f | Z-φ | H | ||
BJ41WH-40PRC | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 | 233 |
20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | 275 | |
25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 285 | |
32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 302 | |
40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 355 | |
50 | 230 | 160 | 125 | 100 | 20-3 | 4-18 | 370 | |
65 | 290 | 180 | 145 | 120 | 22-3 | 8-18 | 408 | |
80 | 310 | 195 | 160 | 135 | 22-3 | 8-18 | 436 | |
100 | 350 | 230 | 190 | 160 | 24-3 | 8-23 | 475 | |
125 | 400 | 270 | 220 | 188 | 28-3 | 8-25 | 558 | |
150 | 480 | 300 | 250 | 218 | 30-3 | 8-25 | 720 | |
200 | 600 | 375 | 320 | 282 | 38-3 | 12-30 | 800 | |
BJ41WH-64PRC | 15 | 170 | 105 | 75 | 55 | 18-2 | 4-14 | 240 |
20 | 190 | 125 | 90 | 68 | 20-2 | 4-18 | 280 | |
25 | 210 | 135 | 100 | 78 | 22-2 | 4-18 | 290 | |
32 | 230 | 150 | 110 | 82 | 24-2 | 4-23 | 325 | |
40 | 260 | 165 | 125 | 95 | 24-3 | 4-23 | 360 | |
50 | 300 | 175 | 135 | 105 | 26-3 | 4-23 | 410 | |
65 | 340 | 200 | 160 | 130 | 28-3 | 8-23 | 430 | |
80 | 380 | 210 | 170 | 140 | 30-3 | 8-23 | 465 | |
100 | 430 | 250 | 200 | 168 | 32-3 | 8-25 | 537 | |
125 | 500 | |||||||
150 | 550 | 340 | 280 | 240 | 38-3 | 8-34 | 790 | |
200 | 650 | 405 | 345 | 300 | 44-3 | 12-34 | 910 | |
订货须知：
一、①BJ41W保温截止阀产品名称与型号②BJ41W保温截止阀口径③BJ41W保温截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号，请按型号直接向我们华扬销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
