详细资料：

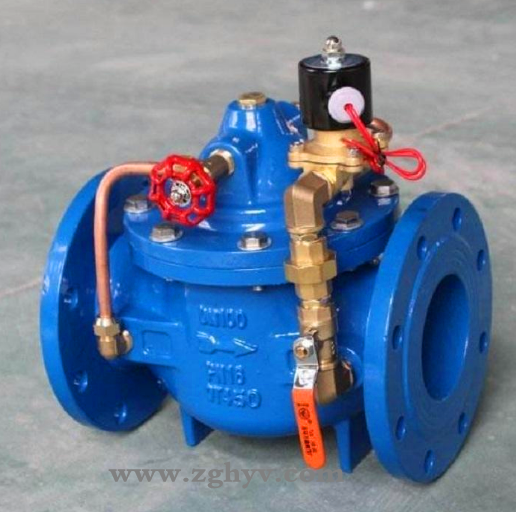

水泵控制阀就是水压控制的阀门，水泵控制阀由一个主阀及其附设的导管﹑导阀﹑针阀﹑球阀和压力表等组成。根据使用目的﹑功能及场所的不同可演变成遥控浮球阀﹑减压阀﹑缓闭止回阀﹑流量控制阀﹑泄压阀﹑水力电动控制阀、水泵控制阀等。本类阀门在管道中一般应当水平安装。

水泵控制阀工作原理：

当水泵工作阀门向下游供水时，点此导阀全开，针阀调Z适当开度，上游水经针阀、单向阀进入主阀控制室，经电磁导阀流出，此时主阀控制室的压力保持主阀处于合适的开度，保持下游正常供水。当水泵停止工作时，电磁导阀先关闭，主阀控制室停止排水，控制室压力升高，主阀开始关闭。当关闭Z90%时，主阀上部行程开关输出停泵信号，水泵停止运转。此时下游回水晶单向阀进入主阀控制室，控制室压力升高，主阀被关闭。

水泵控制阀前要安装过滤器，并应便于排污的要求。

水泵控制阀是一种利用水自润式阀体，无须另加机油润滑，如遇主阀内零部件损坏时，请按下列指示进行拆卸。（注：内阀内一般消耗损伤品为膜片和 ...

但在工程中应用水力控制阀时，还存在一定误区，如阀的适用条件，阀的设计选用要求，安装要点等，为此，本文拟以 CECS 标准《水力控制阀应用设计规程》（送审稿）为基础，结合本人的体会来阐述上述诸方面的{TodayHot}问题。

700X水泵控制阀的主要零件材料：

700X水泵控制阀的主要技术参数：

700X水泵控制阀的主要外形尺寸：

工作原理

当水泵工作阀门向下游供水时，电磁导阀全开，针阀调Z适当开度，上游水经针阀、单向阀进入主阀控制室，经电磁导阀流出，此时主阀控制室的压力保持主阀处于合适的开度，保持下游正常供水。
当水泵停止工作时，电磁导阀先关闭，主阀控制室停止排水，控制室压力升高，主阀开始关闭。当关闭Z90%时，主阀上部行程开关输出停泵信号，水泵停止运转。此时下游回水经单向阀进入主阀控制室，控制室压力升高，主阀被关闭。

水泵控制阀设计选用要点

（ 1 ）工程式中应用的水泵控制阀是经过制造厂检验合格，各种标识齐全，技术资料符合要求的产品。

（ 2 ）根据功能要求，选择阀门种类，再根据管道输送介质、温度、建筑标准和业主 要要求 等，确定阀门的阀体和密封部位的材质。常用的阀 体材料有铸铁 、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀 体材料应与管道材料相匹配。

（ 3 ）阀门的压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别，管道输送的介质，其工作压力应小于阀门的公称压力值。

（ 4 ）工程中水泵控制阀的设置应当有足够的空间，以便管理、操作、安装和维修，并应符合管路对阀门的要求。

（ 5 ）管路采用法兰连接时，应采用法兰连接的水力控制阀；管路采用沟槽式连接时，应采用沟槽式连接的水力控制阀。

（ 6 ）水泵控制阀应设置在介质单向流动的管路上。

（ 7 ）水泵控制阀主阀体上的箭头方向必须与管路系统流向一致。

（ 8 ）接水力控制阀管段不 应有气堵 、气阻现象。在管网Z高位置 等存气段 应设置自动排气阀。

（ 9 ）阀门水平安装时，阀盖、阀杆应朝上。垂直安装时，阀盖、阀杆应朝外。

（ 10 ）阀门安装前应做强度和严密性试验。

（ 11 ）阀门的强度和严密性试验应符合以下规定。

A、阀门的强度试验压力为公称压力的1.5倍；

B、阀门的严密性试验压力为公称压力的1.5倍；

C、试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏；

D、阀门试验持续时间按上表。

订货须知：

    一、①700X水泵控制阀产品名称与型号②700X水泵控制阀口径③700X水泵控制阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华杨销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门为您审核把关。
