详细资料：

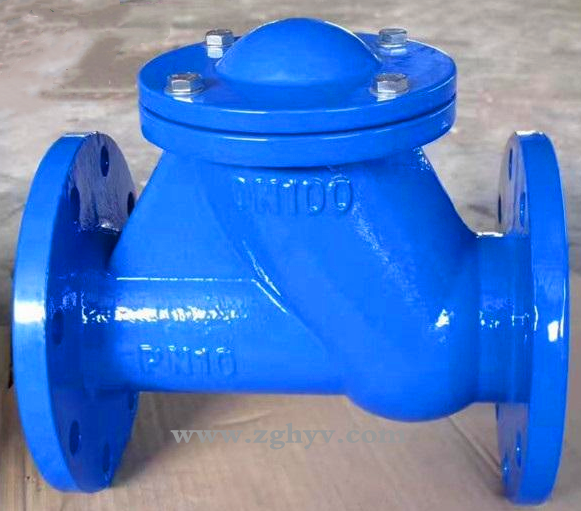

HQ41X球形止回阀

球形止回阀采用橡胶包皮滚球为阀瓣，在介质的作用下，可在阀体内的整体式滑道上作上下左右滚动，从而打开或关闭阀门。消声式关闭，不产生水锤，密封性能好。阀体采用全水流通道，流量大，阻力小，水头损失比旋启式小50%。水平或垂直安装均可，可用于冷水、热水、工业及生活用水管网系统中，更适应用潜水排水污泵，介质温度为0～80℃。

HQ41X球型止回阀结构特点:

(1)、结构长度短，其结构长度只有传统法兰止回阀的1/4~1/8

(2)、体积小、重量轻、其重量只有传统微阻缓闭止回阀的1/4~1/20

(3)、阀瓣关闭快速，水锤压力小

(4)、水平或垂直管道均可使用，安装方便

(5)、流道通畅、流体阻力小

(6)、动作灵敏、密封性能好

(7)、阀瓣行程短、关阀冲击力小

(8)、整体结构、简单紧凑、造型美观

(9)、使用寿命长、可靠性高

HQ41X球型止回阀主要技术参数：

公称压力：1.0～1.6MPa

公称通经：50～1000mm

适用介质：水及弱腐蚀性流体

适用温度：0～80℃

法兰标准：GB/T 17241.6 GB/T 9113

试验标准: GB/T 13927 AP1598

滚球式球形止回阀主要技术参数:

滚球式球形止回阀主要尺寸:

HQ41X滑道滚球式止回阀特点

采用全水流通道,流量大,阻力小.

性能性能好,消声关闭不产生水锤.

水平或垂直安装均可,可用于热水,冷水,工业及生活给水管网水泵出口处,防止介质倒流及水锤声.

壳体材质球墨铸铁,铝合金球芯完全包覆橡胶,大大地减少了阀体的重量.

    止回阀的启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流。止回阀一般分为升降式、旋启式、蝶式及卧式等四种类型，通式升降式止回阀应安装于水平管路上，立式升降式止回阀和底阀一般安装在垂直管路上，并且介质自下而上流动，旋启式止回阀安装位置不受限制，通常安装于水平管路，但也可以安装于垂直管路或倾料管路上。注意：止回阀只允许介质向一个方向流动，应特别注意介质流动方向，应使介质正常流动方向与阀体上指示的箭头方向相一致，否则就会截断介质的正常流动。
    HQ41X滑道滚球式止回阀，采用橡胶包皮滚动球为阀瓣，在介质的作用下，可在阀体的整体式滑道上作上下滚动，从而打开或关闭阀门，密封性能好，消声市关闭，不产生水锤。
    阀体采用全水流通道，流量大，阻力小，水龙头损失比旋启式小50%，在水平或垂直安装均可，可用于冷水、热水、工业及生活污水管网，更适合潜水排污泵，介质温度0-80℃。可安装于水泵出水口处，以防止倒流及水锤对泵损害。

订货须知：

    一、①HQ41X球型止回阀产品名称与型号②HQ41X球型止回阀口径③HQ41X球型止回阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华杨销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门为您审核把关。
