详细资料：

空排止回阀动作原理如下：

打开出口阀，给水泵启动，给水达到一定的压力后，阀芯自动升起，推离阀座，给水即流出。同时阀芯连杆拔动排空口阀

片封闭排空口。当给水泵流量减小时，阀芯下落，推动连杆拔开排空阀片，开启再循环门维持水泵Z小流量。当停泵时，

阀芯自动下落关闭通道，从而防止高压水锤对给水系统的破坏。

用途:
空排止回阀安装在火电机组的高压给水泵出口管道上,防止给水倒流,保护给水泵.该阀配合水泵Z小流量自动再循环旁阀工作,当给水泵在低负荷或者出口截门关闭状态时,自动再循环旁路阀应处于开启位置,以保证水泵的安全运行.当空排止回阀开启时,再循环旁路阀就自动关闭.

作用原理及结构特点

打开出口阀，给水泵启动，给水达到一定的压力后，空排止回阀的阀芯自动升起，推离阀座，给水即流出。同时阀芯连杆拔动排空口阀片封闭排空口。当给水泵流量减小时，阀芯下落，推动连杆拔开排空阀片，开启再循环门维持水泵Z小流量。当停泵时，阀芯自动下落关闭通道，从而防止高压水锤对给水系统的破坏。

概述

安装在火电机组的高压给大泵出口管道上，防止给水倒流，保护给水泵。该阀配合水泵***小流量自 动再循环旁阀工作，当给水泵在低负荷或者出口截门关闭状态时，自动再循环旁路阀应处于开启位置，以保证水泵 的安全运行。当空排止回阀开启时，再循环旁路阀就自动关闭。不宜用于含有固体颗粒和粘度较大的介质。

结构特点

作为原理：打开出口阀，给水泵启动，给水达到一定的压力后，阀瓣在给水压力的作用下升一定的高度，推离阀 座，给水即流出。同时由于阀瓣的上升，带动连杆转动，拨动排空口阀片，使再循环的刀片式活门向下移动，关 闭排空口。当给水流量减少时，阀瓣下落，推动连杆拨开排空阀片，开启再循环门维持水泵***小的允许流量。当 停泵时，阀瓣自动下落，关闭阀口通道，防止高压水锤给水系统的破坏。

H48Y空排止回阀主要连接尺寸：

空排止回阀规格型号：

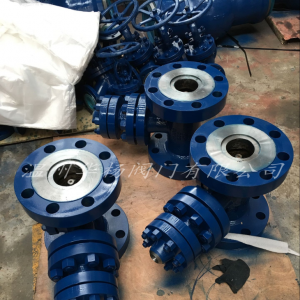

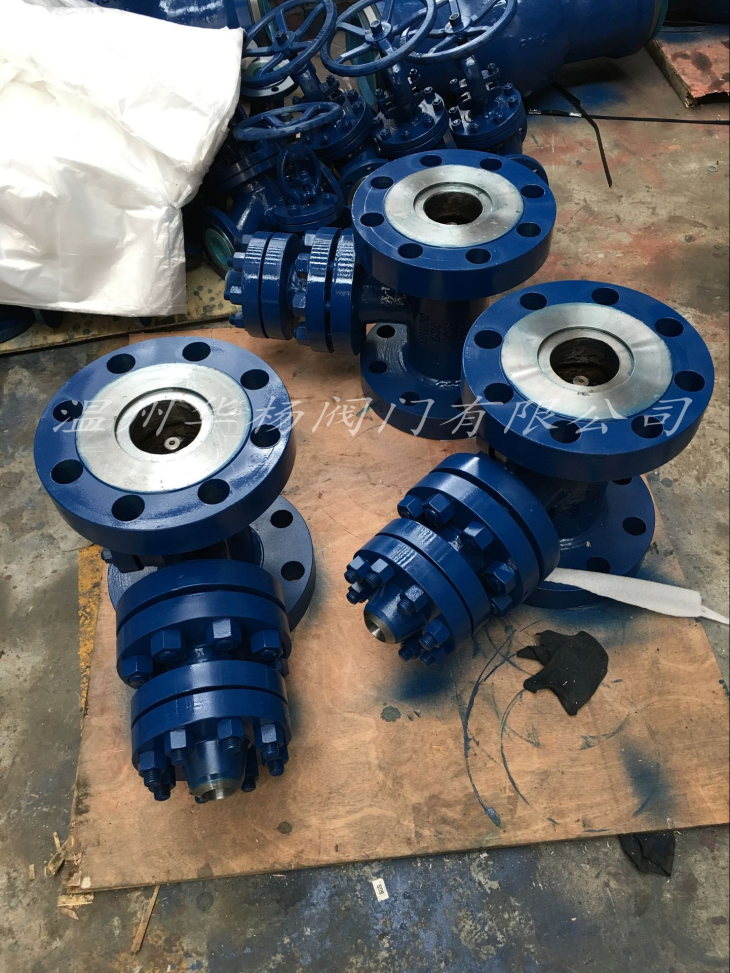

H48Y空排止回阀概括：

空排止回阀安装在火电机组的高压给水泵出口管道上，防止给水倒流，保护给水泵。该阀配合水泵Z小流量自 动再循环旁阀工作，当给水泵在低负荷或者出口截门关闭状态时，自动再循环旁路阀应处于开启位置，以保证水泵 的安全运行。当空排止回阀开启时，再循环旁路阀就自动关闭。不宜用于含有固体颗粒和粘度较大的介质。

1,作用原理:打开出口阀,给水泵启动,给水达到一定的压力后,阀瓣在给水压力的作用下升一定的高度,推离阀座,给水即流出.同时由于阀瓣的上升,带动连杆转动,拨动排空口阀片,使再循环的刀片式活门向下移动,关闭排空口,当给水流量减少时,阀瓣下落,推动连杆拨开排空阀片,开启再循环门维持水泵Z小的允许流量,当停泵时,阀瓣自动下落,关闭阀口通道,防止高压水锤给水系统的破坏.
2,结构特点:
A,该阀配合再循环旁路阀工作,维持系统的安全运行.
B,主阀瓣上下移动,介质倒流时,借助介质压力及弹簧作用下关闭通道,此时旁路阀开启,当主阀瓣全开时,旁路阀关闭.
C,阀瓣密封采用不锈钢堆焊而成,耐磨,抗擦伤性强,密封可靠.
D,阀门应垂直安装.

订货须知：

    一、①H48Y空排止回阀产品名称与型号②H48Y空排止回阀口径③H48Y空排止回阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华杨销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
