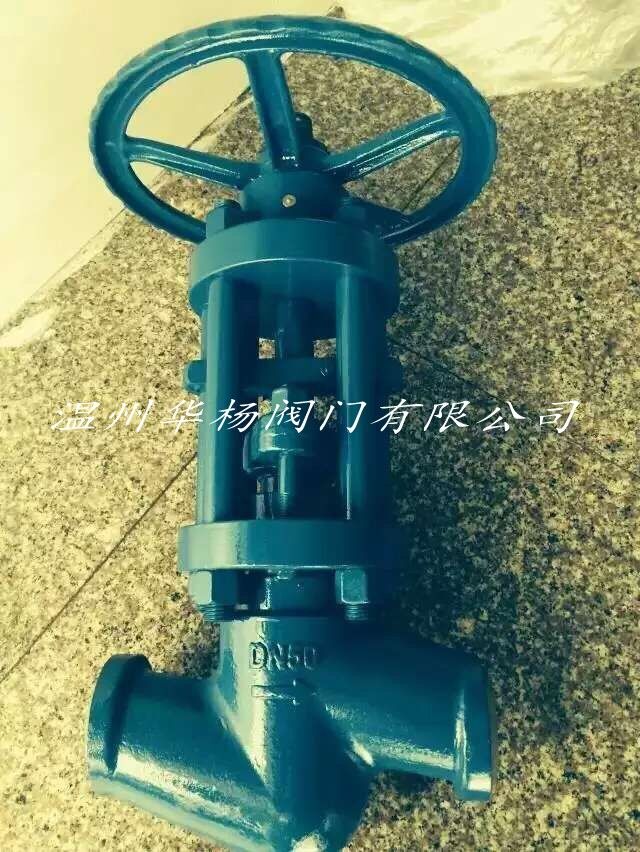

焊接截止阀|焊接闸阀

详细资料：

具有结构紧凑，密封面不易磨损、擦伤；密封性能好，制造与方便；启闭时阀瓣行程小，启闭时间短；阀门高度小，工艺性能好和适用范围广等特点；是一种广泛使用的截断阀，用于截断或接通管路中的介质，一般不用于调节流量。
适用于公称压力PN20～32MPa及P54/100V-P57/170V ，工作温度≤540℃(其中P57/170V工作温度为570℃)的石油 、化工 、水力 、火力电站各种系统的管路中，切断或接通管路介质,，适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动等。
【执行标准】
设计标准：JB/T 3595/E101
结构长度：JIS E101
对焊端：ANSI B16.25
试验与检验：JIS E101
压力-温度：JB/T 3595
产品标识：GB/T 12220
供货规范：JIS E101

焊接截止阀主要零件材料
零件材料
材料牌号
阀　 　体
WCB　　　A105
WC6　 12Cr1MoV
WC9 12Cr1MoV
阀　　 盖
WCB　　 A105
WC6　 12Cr1MoV
WC9 12Cr1MoV
阀　　 瓣
WCB　　 A105
WC6　 25Cr2MoV
WC9 25Cr2MoV
阀 　　杆
2Cr13 / 1Cr17Ni2
25Cr2MoV
25Cr2MoV
阀　　 座
25 + STL
304
304
密封环 ( 垫 片 )
增强柔性石墨 / 软钢
填　　 料
增强柔性石墨
阀 杆 螺 母
ZCuAl10Fe3 / D2
焊接截止阀
型号
公称通径
DN(mm)
尺 　　寸　( mm )
重 量
Kg
d
L
H
Do
J61Y-200
50
55
350
497
350

100
109
600
806
600

J61Y-250
10
10
110
230
150
3.8
20
19
150
272
180
6.8
25
22
180
308
250
11.2
32
26
180
308
250
11.8
40
36
250
493
350
36.5
50
42
250
493
350
36.5
65
56
340
775
450
120
80
64
390
848
500
150
100
84
480
910
600
240
J61Y-P54/100V
10
12
110
170
150
2.5
20
23
150
270
200
9.2
25
27
180
270
200
9.5
32
32
180
365
250
15
40
36
250
493
320
38
50
45
350
580
320
75
65
57.6
430
605
350
105
80
74
470
660
500
115
100
84
480
910
600
250
J61Y-320
J61Y-P54/140V
10
10
110
230
150
3.8
20
19
150
272
200
6.8
25
22
180
318
250
11.2
32
26
180
308
250
11.8
40
36
250
493
350
36.5焊接截止阀性能规范

型号
公称压力
PN (MPa )
试验压力 (MPa )
适用温度 (℃)
适用介质
强度试验
密封试验
J61Y - 200
20.0
30
22
425
水
蒸汽
油品
J61Y - 250
25.0
37.5
27.5
J61Y - 320
32.0
48
35.2
J61Y – P54/100V
P54/100V
30
11
540
J61Y - P54/140V
P54/140V
40
15.4
J61Y - P54/170V
P54/170V
48
19
J61Y - P57/170V
P57/170V
63
19
570
焊接截止阀标准与规范
设计与制造
结构长度
压力 – 温度等级
试验标准
E101
JB/T3595
DL/T531
E101
JB2766
GB/T15188.1
E101
JB/T3595
E101
JB/T9092

【产品特点】

1、阀门中腔采用压力自紧式密封结构，密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接

2、阀瓣、阀座的密封面采用司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长

3、阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。

4、阀盖填料函深度合理，填料加缓蚀剂，密封可靠

订货须知：

    一、①焊接截止阀产品名称与型号②焊接截止阀口径③焊接截止阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华杨销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
