详细资料：

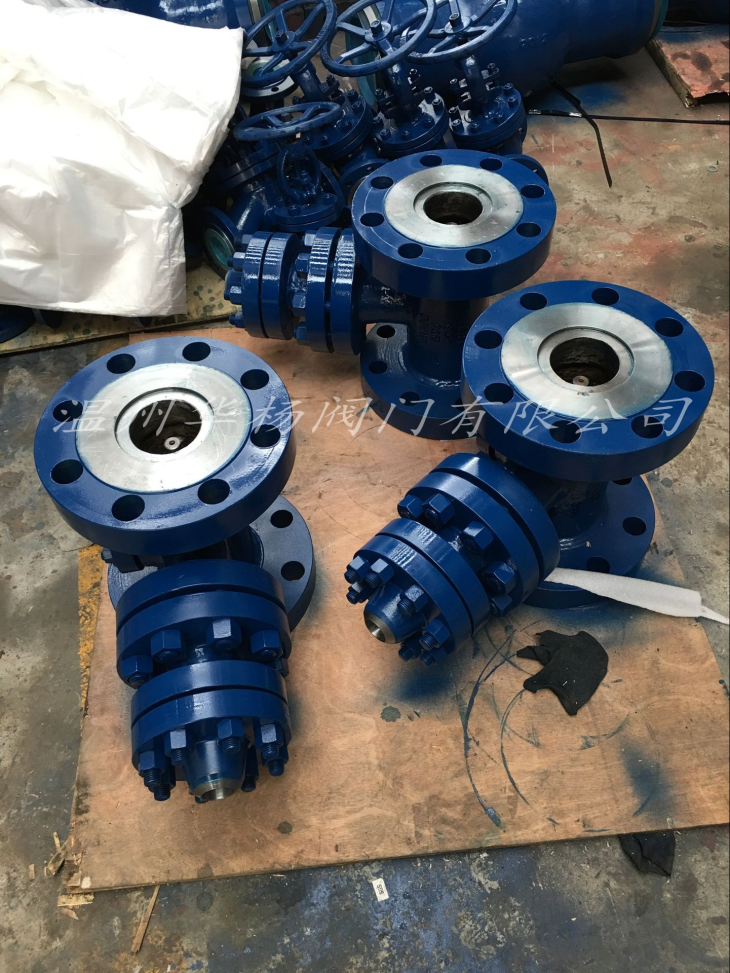

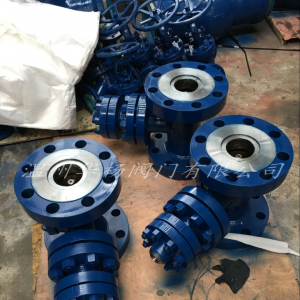

空排止回阀 H48H H48Y用途
空排止回阀安装在火电机组的高压给水泵出口管道上，防止给水倒流，保护给水泵。该阀配合水泵Z小流量自动再循环旁阀工作，当给水泵在低负荷或出口截门关闭状态时，自动再循环旁路阀处于开启位置，以保证水泵的安全运行。当空排止回阀（主阀）开启时，再循环旁路阀就自动关闭。

空排止回阀H48H H48Y结构特点

1、阀门由止回阀和再循环旁路控制阀与节流装置组成。

2、该阀配合再循环旁路阀工作，能防止高压水锤对给水系统的破坏，维持系统安全运行。

3、主阀瓣随管路流量或压力变化而移动，借助介质压力及弹簧作用力关闭主阀口，随即带动旁路阀开启，自动保持水泵***小的允许流量。当主阀全开时，旁路阀随之关闭。

4、阀芯采用特殊的流线结构设计，具有准确的控制流量功能，在高压差情况下具有耐汽蚀磨损而且不易产生噪声和振动的特点。

5、阀门密封面采用钴基硬质合金堆焊而成，耐磨、耐冲刷、耐气蚀、密封可靠，使用寿命长。

6、维护及检修方便、快捷

7、阀门适宜垂直安装。

空排止回阀规格型号：

H48Y空排止回阀主要连接尺寸：

H48Y空排止回阀产品订购须知:

1.用户已确定阀门类型和型号（尤其是非标准型号）时，用户应正确说明其型号的含义和要求。

2.用户应根据样本所列产品型号进行订货，如对产品项目有特别要求，请在订单中说明：

1）结构长度2）法兰标准3）阀门的结构形式：如通道全通径或缩径、体盖连接形式4）阀门内件及对材料的其他要求5）压力试验、检验标准、标识及其他要求

3、当阀门使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的 为您审核把关

4.本公司可以根据用户的特定要求配置电动装置,气动驱动装置,涡轮装置。

5.本公司生产的各类阀门可以满足订单规定的各项要求，产品出厂前均逐一按要求的相关标准进行严格的检验和试验。

6.华杨阀门所有产品质保时间为：客户正式安装使用12个月之内或产品出厂18个月之内。

应用规范：

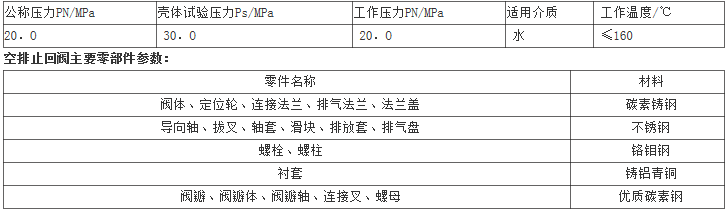

主要零件材质：

空排止回阀H48H H48Y工作原理

打开出口阀，给水泵启动，给水达到一定压力后，主阀瓣在给水压力的作用下被推离主阀座，打开主阀口，给水即流出。同时由于主阀瓣的移动，带动连杆摆动，拨动排空阀片，使再循环阀片封闭空排口，关闭循环旁阀。当给水流量减小时，主阀瓣在主阀弹簧力的作用下被推向主阀座，在关闭主阀的同时，带动连杆拨开排空阀片，开启再循环门维持水泵***小的允许流量。当停泵时，给水口失压，主阀瓣自动关闭主阀口通道，防止高压水锤对给水系统的破坏。

订货须知：

    一、①H48H空排止回阀产品名称与型号②H48H空排止回阀口径③H48H空排止回阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华扬销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
