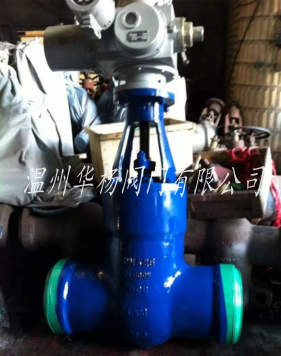

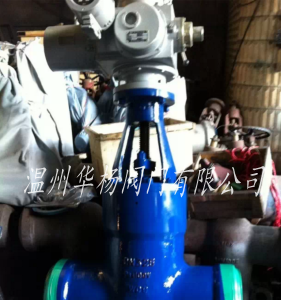

焊接截止阀|焊接闸阀

详细资料：

电站闸阀的特点与用途:

1、阀门与管路连接采用焊接方式结构。

2、采用压力自紧式密封，压力越高，密封性能越好。

3、流动阻力小：阀门通道为直通型，介质成直线流动，流动阻力损失很小。

4、启、闭力矩小：本阀采用手动（电动）操作，操作装置中配螺母采用内涵式结构，并可自注油嘴加注润滑剂，减小磨轻松灵活。

5、便于操作：本阀采用明杆升降式，阀杆从手轮上梯形螺纹在阀杆的上半部，不与介质直接接触，不受介质腐阀门开启高度可以从螺纹处直接看出，便于操作。

6、密封可靠：本阀闸板采用楔式弹性单闸板结构，动补尝由于异常负荷或温度引起的阀体变形，密封可靠，不会产生闸板楔死现象。

7、电动阀门采用电动头多回转型 ，电动阀门同电动装置驱动，使闸板上升、下降，从而 带动闸板上、下运动，开启、关闭阀门，手动阀门 ，采用手轮，顺时针方向旋转，闸板下降，阀门关闭，逆时针方旋转，闸板上升，阀门开启。

200℃以上的高温阀门，由于安装时处于常温，而正常使用后温度升高，螺栓受热膨胀，间隙加大，所以必须再次拧紧，叫做“热紧”，操做人要注意这一工作，否则容易发生泄露。

电站阀工艺：
1、壳体采用锻造及铸造两种工艺选项，外观光洁，组织均匀，满足高温高压要求；视用户需求可提供全系列全锻钢闸阀；
2、特殊材料配对，确保密封面高硬度及硬度差；精密研磨，光洁如镜，耐磨耐蚀，有效延长使用寿命；
3、背密封设计，有效保护密封填料，杜绝跑冒滴漏；
4、高压水强度，高压气体强度，无损检测等多道检测，全面控制承压件质量；
5、阀杆表面经精密磨削及硬化处理，抗擦伤耐腐蚀，有效地减轻启闭力矩，操作更轻松；
6、采用特殊缓蚀填料结构设计，耐温耐压，无腐蚀，自动润滑，减轻启闭摩擦，避免对阀杆表面的腐蚀，进而免除外漏；
7、双向承压密封设计，满足各类特殊工况的苛刻要求；
8、严格手工配研，确保双侧密封面吻合度 90% 以上，实现气泡级出厂密封检测；
9、Z60 系列 的闸板弹性槽设计，自动补偿加工误差，适应高温工况，避免咬死； Z62Y 系列为双闸板设计，闸板自动矫正加工误差，始终保持密封面吻合度，特别便于用户现场维修保养；
10、阀盖自紧密封设计，压力越高，密封越可靠

电站闸阀安装。

电站闸阀主要设计规范
设计与制造 GB/T12234 ASMEB16.34
结构长度 JB/T3595
接口连接尺寸 JB/T3595 GB/T12224
检验与试验 JB/T3595 MSS SP61

压力与温度基准 JB/T3595 ANSI B16.34

高温高压电站闸阀特点：

（1）流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
（2）启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方 向相垂直。
（3）高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。
（4）水锤现象不易产生。原因是关闭时间长。
（5）介质可向两侧任意方向流动，易于安装。闸阀通道两侧是对称的。
（6）结构长度（系壳体两连接端面之间的距离）较小。
（7）密封面易磨损，影响使用寿命。启闭时，闸板与阀座两个密封面相互摩擦滑动，要介质压力作用下易产生擦伤磨损，影响密封性能，缩短使用寿命。
（8）价格较贵。接触密封面较多，加工较复杂，特别是闸板座上的密封面不易加工，而且零件较多。
（9）形体简单 , 结构长度短，制造工艺性好，适用范围广。
（10）结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料，密封可靠，操作轻便灵活． 特点：

DN	L	d	H	L1	D0	转矩/N·m	重量/kg
125	600	100	1036	-	-	970	308
150	700	155	1392	1052	305	1800	500
175	759	175	1485	1052	305	2700	664
225	850	200	1650	1052	305	2700	867
250	900	222	1795	1154	458	1800	1203
300	1254	294	2080	1154	458	2000	2125
Z961Y-P54140V 型高温高压电动电站闸阀主要外形及结构尺寸(mm)
DN	L	d	H	L1	D0	转矩/N·m	重量/kg
100	458	105	870	911	305	970	257
125	600	132	1115	911	305	970	350
150	700	183	1390	1052	305	1200	500
175	750	175	1485	1052	458	1800	664
225	850	217	1650	1052	458	2700	960
250	900	261	1795	1154	458	4000	1203
300	1300	305	1700	1378	610	4000	2180
350	1550	338	715	2536	610	5800	5591
Z961Y-P54170V 型高温高压电动电站闸阀主要外形及结构尺寸(mm)
DN	L	d	H	L1	D0	转矩/N·m	重量/kg
100	550	105	140	911	305	970	257
125	600	124	1115	1052	305	1200	350
150	700	150	1390	1052	305	2000	520
175	750	175	1485	1052	458	2000	680
225	850	217	1650	1052	458	2700	990
300	1397	265	2265	1378	610	4000	2632
350	1550	368	2536	1378	610	5800	2600

结构特点：
设计、制造、检验、标记、供货等均符合相关国内GB、JB、DL等有关标准。
材质符合ASME、JIS、GB、JB、DL等国内外相关标准。
所有阀门的密封副均采用不同硬度的Stellite硬质合金堆焊而成，密封副配对合理，密封性能好：耐高温、硬 度高、抗擦伤、耐冲蚀、寿命长。
上密封面采用奥氏体不锈钢或Stellite硬质合金堆焊而成，密封可靠、耐腐蚀，更换填料可在不停机的情况下进行，不影响系统运行。
体盖采用压力自紧式密封结构，压力越高，密封性能越好。
闸阀采用双闸板或弹性闸板结构，密封可靠，动作灵活，维修方便。
阀杆螺母与支架连接部分安装了推力球轴承，转动力矩小、启闭灵活、省力省电。
电动装置择优选用 产品，具有体积小、重量轻、功能全、性能可靠的优点，还可与程控电脑配套使用，进行远距离操作。
1.采用压力自紧式密封，阀体支管两端为焊接连接。
2.阀坐、阀瓣密封面采用钴基硬质合金等离子喷焊而成，耐磨、抗擦伤性能好。
3.阀杆经抗腐蚀性氮化处理，有良好的抗腐蚀性和抗擦伤性。

电站闸阀相关标准
JBT 3595-2002电站阀门 一般要求
JB/T 5263-2005 电站阀门铸钢件技术条件
JB/T 4018 电站阀门 型号编制方法
DL 959-2005 电站锅炉安全阀应用导则
DLT 531-1994电站高温高压截止阀闸阀技术条件
DLT 641-2005 电站阀门电动执行机构
DLT 850-2004 电站配管
GB 10869 电站调节阀技术条件
GBT 10868-2005 电站减温减压阀

订货须知：
    一、①Z961Y-140V电站闸阀产品名称与型号②Z961Y-140V电站闸阀口径③Z961Y-140V电站闸阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定型号，请按型号直接向我们华扬销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华扬的阀门 为您审核把关。
