焊接截止阀|焊接闸阀

详细资料：

Z961Y、Z962Y产品结构特点：
1、中部无阀盖压力自紧式连结
2、闸板为要楔式弹性单闸板或楔式双闸板结构
3、闸板/阀座双面堆焊钻基硬质合金
4、抗高温蠕变设计
5、阀杆采用渗氮型沉淀硬化不锈钢
6、有手动、齿轮（伞形齿轮和正齿轮）传动、电动

高温高压电站闸阀特点：
（1）流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
（2）启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方 向相垂直。
（3）高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。
（4）水锤现象不易产生。原因是关闭时间长。
（5）介质可向两侧任意方向流动，易于安装。闸阀通道两侧是对称的。
（6）结构长度（系壳体两连接端面之间的距离）较小。
（7）密封面易磨损，影响使用寿命。启闭时，闸板与阀座两个密封面相互摩擦滑动，要介质压力作用下易产生擦伤磨损，影响密封性能，缩短使用寿命。
（8）价格较贵。接触密封面较多，加工较复杂，特别是闸板座上的密封面不易加工，而且零件较多。
（9）形体简单 , 结构长度短，制造工艺性好，适用范围广。
（10）结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料，密封可靠，操作轻便灵活． 特点：

高温高压电动电站闸阀 主要外形尺寸

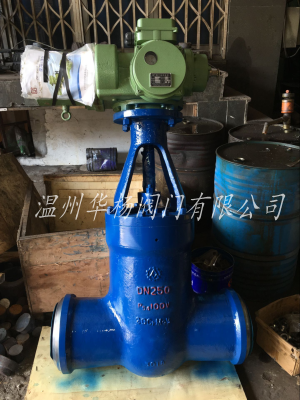

Z961Y-P₅₄100V 型高温高压电动电站闸阀

Z961Y-P₅₄140V 型高温高压电动电站闸阀

Z961Y-P₅₄170V 型高温高压电动电站闸阀

高温高压电动电站闸阀 主要性能参数

高温高压电动电站闸阀 主要零件材料

电站闸阀的特点与用途:

1、阀门与管路连接采用焊接方式结构。

2、采用压力自紧式密封，压力越高，密封性能越好。

3、流动阻力小：阀门通道为直通型，介质成直线流动，流动阻力损失很小。

4、启、闭力矩小：本阀采用手动（电动）操作，操作装置中配螺母采用内涵式结构，并可自注油嘴加注润滑剂，减小磨轻松灵活。

5、便于操作：本阀采用明杆升降式，阀杆从手轮上梯形螺纹在阀杆的上半部，不与介质直接接触，不受介质腐阀门开启高度可以从螺纹处直接看出，便于操作。

6、密封可靠：本阀闸板采用楔式弹性单闸板结构，动补尝由于异常负荷或温度引起的阀体变形，密封可靠，不会产生闸板楔死现象。

7、电动阀门采用电动头多回转型 ，电动阀门同电动装置驱动，使闸板上升、下降，从而 带动闸板上、下运动，开启、关闭阀门，手动阀门 ，采用手轮，顺时针方向旋转，闸板下降，阀门关闭，逆时针方旋转，闸板上升，阀门开启。

200℃以上的高温阀门，由于安装时处于常温，而正常使用后温度升高，螺栓受热膨胀，间隙加大，所以必须再次拧紧，叫做“热紧”，操做人要注意这一工作，否则容易发生泄露。

电站闸阀工作原理:

开启过程

1在关闭位置，阀体受阀杆的机械施压作用，紧压在阀座上。
2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
4直Z到全开位置，阀杆提升到 位置，球体旋转到全开位置。
关闭过程

1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。
2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和闸板同时旋转90度。
3 快要关闭时闸体已在与阀座无接触的情况下旋转了90度。
4手轮转动的Z后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。

本产品的品牌是一五，型号是z961y，连接形式是焊接，主体材料是铸钢，公称通径是dn50-dn300（mm），适用介质是水，材质是铸钢，密封形式是硬密封型，标准是国标，外形是大型，流动方向是双向，驱动方式是手动，零部件及配件是配件，用途是疏水，压力环境是高压，工作温度是高温，类型(通道位置)是直通式

订货须知：

    一、①Z961Y-P54100V高温高压闸阀产品名称与型号②Z961Y-P54100V高温高压闸阀口径③Z961Y-P54100V高温高压闸阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华扬销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
