‍‍详细资料：

暗杆弹性座封闸阀的特点：

1.整体包胶：闸门采用整体包胶，其良好的覆盖性能与 的几何尺寸，保证密封可靠，寿命。
2. 重量轻：阀体采用球铁制成，重量轻，安装方便。
3. 平底阀座：底部采用与水管相同的平底式阀座设计，不产生杂物淤积，密封更可靠。
4. 耐腐蚀：内腔采用无毒环氧树脂涂状，防止腐蚀和生锈，不但可供生饮，而且可用于污水系统。
5. 三“0”密封：阀杆采用三道0型环密封，磨擦阻力小，开关轻巧，不漏水。

暗杆弹性座封闸阀主要零部件材料

暗杆弹性座封闸阀产品特点

1、重量轻：阀体采用 球墨铸铁制成，重量较传统闸阀重量减轻约20%~30%，安装维修方便。
2、平底式阀座：底部采用与水管相同的平底式阀座设计，不产生杂物淤积，使流体畅通无阻。

3、整体包胶：闸门采用的橡胶进行内、外整体包胶，欧洲 的橡胶硫化技术使得硫化后的阀门能够保证 的几何尺寸，且橡胶与球墨铸铁阀门接合牢靠，不易脱落及弹性记忆佳。

4、精铸阀体：阀体采用精密铸造， 的几何尺寸使得阀体内部无需任何加工即可保证阀门的密封性。

5、嵌入式铜螺母：铜螺母与弹性阀门采用嵌入式接合，使二者紧密接合成为一体，不因水流动造成震动二产生松动或损坏现象。
6、耐腐蚀：内腔采用无毒环氧树脂涂状，防止腐蚀和生锈，不但可供生饮，而且可用于污水系统。
7、不易碎裂：以往传统铸铁闸阀常因外物击中、碰撞或重压而造成断裂等现象。由于阀体改用球墨铸铁，此种情形已大幅度减少。

8、三“0”型环密封圈：由于阀杆采用三“0”型环密封圈设计，可减少关闭时的摩擦阻力，大幅减少漏水现象及可以不停水旋开更换密封圈。

9、有助生饮：由于阀杆内部以无毒性环氧树脂涂装，阀门的内外表面均以橡胶完全披覆而不Z于出现锈水或腐蚀现象，可供生饮。

应用范围：

弹性座封闸阀特别适用于生活饮用水系统、食品医药行业、工业给排水及污水处理、天燃气与煤气等，软密封闸阀也可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上。

结构特点：

平底式阀座
软密封闸阀底部采用全流域直通式设计，无滞流凹腔结构，确保流体畅通，也不会对介质造成二次污染。
全包覆闸板
闸板采用球铁QT500-7骨架整体包覆高性能橡胶，成熟的硫化技术和 的硫化工艺，彻底将闸板铁芯与流体隔离。包覆紧密可靠，其结合强度符合DVGW要求，即使受到频繁的挤压应力橡胶也不会脱落。
阀杆螺母与闸板两体式结构，保证足够自由度，启闭灵活并无卡阻现象。
可靠的上密封
阀杆与顶盖间的上密封，采用“内3外2”共五道“O”型密封圈结构，与传统闸阀的填料密封结构相比，密封紧密可靠，磨擦阻力大幅减小。
防腐性能
壳体（球铁QT500-7）内外表面静电喷涂环氧树脂粉末，涂层均匀牢固，露铁； 中腔连接螺栓顶部封胶，隔绝螺栓与环境的接触，以防腐蚀。
食品级卫生要求
闸阀内腔喷涂无毒环氧树脂粉末，符合DVGW标准（德国），远高于GB/T17219要求； 阀杆、阀杆螺母等内件采用不锈钢或青铜，不受水腐蚀； 包覆橡胶符合饮用水卫生标准

弹性座封闸阀的操作机构

弹性座封闸阀操作时的启闭方向，一律应顺时针关闭。
由于管网中的气动阀，经常是人工启闭，启闭转数不宜过多，就是大口径阀门亦应在200－600转内。
为了便于一个人的启闭操作，在管道工压状况下，Z大启闭力矩宜为240N-m。
弹性座封闸阀启闭操作端应为方榫，且尺寸标准化，并面向地面，以便人们从地面上可直接操作。带轮盘的阀门不适用于地下管网。

标准规范：

设计制造标准：CJ/T 216-2005、JB/T6376-2005
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

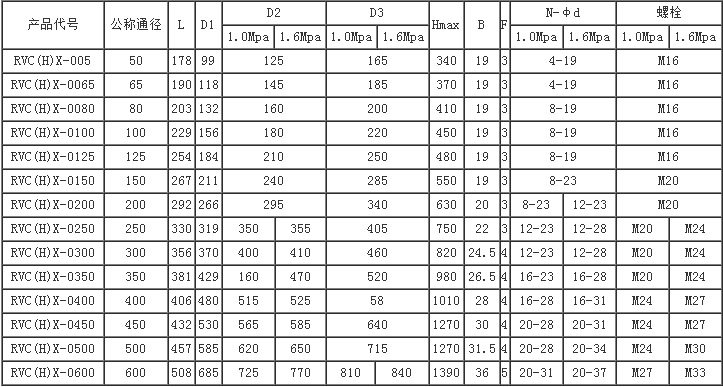

弹性座封闸阀外形连接尺寸及重量：

弹性座封闸阀备注：

DN50-600mm法兰钻孔GB/T17241.6标准制造.
DN50-200mm法兰外径(D3)依PN10/16标准制造，DN250-500mm则符合PN16标准。
DN600mm法兰外径(D3)1.0Mpa符合JISG5527-7标准,1.6Mpa标准。
两端面距(结构长度L)符合GB12221之短体型标准。
RVXX表示非明杆式闸阀，RVXP表示附省力装置。
RRXX表示明杆式闸阀。
RRHX表示明杆式附手轮。
RREX表示明杆式附电动操作装置。
RVCX表示非明杆式附传动帽。
RVHX表示非明杆式附手轮。
RVHS表示非明杆式附信号显示器。
RCEX表示非明杆式附电动操作装置。
RVCH表示非明杆式附传动帽卧式操作装置。
PN25级另行订制。阀门供应网若有变更尺寸，恕不另行通知。

订货须知：

    一、①RVHX/Z45X暗杆弹性座封闸阀产品名称与型号②RVHX/Z45X暗杆弹性座封闸阀口径③RVHX/Z45X暗杆弹性座封闸阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华扬销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。‍‍
