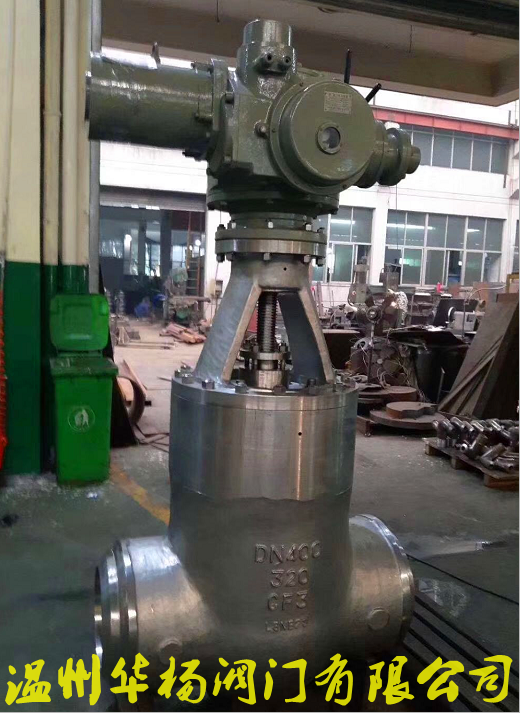

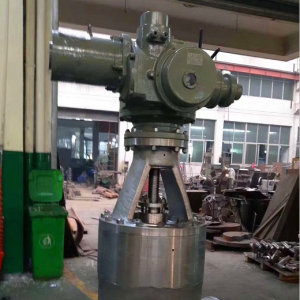

焊接截止阀|焊接闸阀

详细资料：

特点与用途:
1、阀门与管路连接采用焊接方式结构。
2、采用压力自紧式密封，压力越高，密封性能越好。
3、流动阻力小：阀门通道为直通型，介质成直线流动，流动阻力损失很小。
4、启、闭力矩小：本阀采用手动（电动）操作，操作装置中配螺母采用内涵式结构，并可自注油嘴加注润滑剂，减小磨轻松灵活。
5、便于操作：本阀采用明杆升降式，阀杆从手轮上梯形螺纹在阀杆的上半部，不与介质直接接触，不受介质腐阀门开启高度可以从螺纹处直接看出，便于操作。
6、密封可靠：本阀闸板采用楔式弹性单闸板结构，动补尝由于异常负荷或温度引起的阀体变形，密封可靠，不会产生闸板楔死现象。
7、电动阀门采用电动头多回转型 ，电动阀门同电动装置驱动，使闸板上升、下降，从而 带动闸板上、下运动，开启、关闭阀门，手动阀门 ，采用手轮，顺时针方向旋转，闸板下降，阀门关闭，逆时针方旋转，闸板上升，阀门开启。
200℃以上的高温阀门，由于安装时处于常温，而正常使用后温度升高，螺栓受热膨胀，间隙加大，所以必须再次拧紧，叫做“热紧”，操做人要注意这一工作，否则容易发生泄露。

结构优势
1.采用压力自紧式密封，阀体支管两端为焊接连接。
2.阀坐、阀瓣密封面采用钴基硬质合金等离子喷焊而成，耐磨、抗擦伤性能好。
3.阀杆经抗腐蚀性氮化处理，有良好的抗腐蚀性和抗擦伤性。
4. 电站闸阀相关标准
JBT 3595-2002电站阀门 一般要求
JB/T 5263-2005 电站阀门铸钢件技术条件
JB/T 4018 电站阀门 型号编制方法
DL 959-2005 电站锅炉安全阀应用导则
DLT 531-1994电站高温高压截止阀闸阀技术条件
DLT 641-2005 电站阀门电动执行机构
DLT 850-2004 电站配管
GB 10869 电站调节阀技术条件
GBT 10868-2005 电站减温减压阀

高温高压电站闸阀特点：
（1）流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
（2）启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方 向相垂直。
（3）高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。
（4）水锤现象不易产生。原因是关闭时间长。
（5）介质可向两侧任意方向流动，易于安装。闸阀通道两侧是对称的。
（6）结构长度（系壳体两连接端面之间的距离）较小。
（7）密封面易磨损，影响使用寿命。启闭时，闸板与阀座两个密封面相互摩擦滑动，要介质压力作用下易产生擦伤磨损，影响密封性能，缩短使用寿命。
（8）价格较贵。接触密封面较多，加工较复杂，特别是闸板座上的密封面不易加工，而且零件较多。
（9）形体简单 , 结构长度短，制造工艺性好，适用范围广。
（10）结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料，密封可靠，操作轻便灵活． 特点：

主要零件的材料说明

外形结构图

主要外形尺寸

Z961Y-P57170V电站闸阀售前服务

产品介绍，技术交流，非标产品设计，疑难解答。

Z961Y-P57170V电站闸阀售中服务

守信合同，保证及时供货，随时保持与客户联系。

对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

Z961Y-P57170V电站闸阀售后服务

温州华杨阀门有限公司产品质保期为自出厂起 12 个月，实行三包服务(包退、包换、包修)。

产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。

对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
