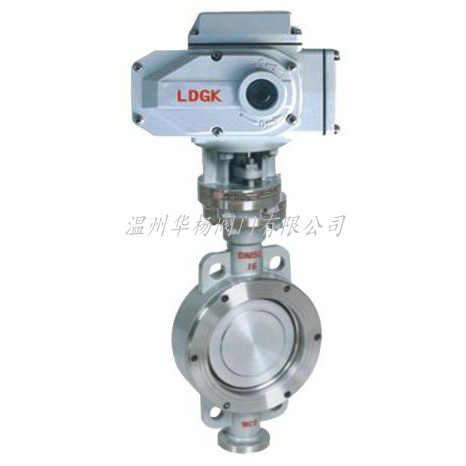

D971H电动对夹式蝶阀

产品详情

 D971H电动对夹式蝶阀主要用途:


  各种工业自动化生产的管道流量、压力、温度的控制。例如:电力、冶金、石化、环保、能源管理、消防系统等。


  D971H电动对夹式蝶阀结构和工作原理

1.通常由角行程电动执行机构(0~90°部分回转)和蝶阀整体通过机械连接,经过安装调试后共同组成。

2.根据动作模式分类有:开关型和调节型。

3.开关型是直接接通电源(AC220V或其他电源等级的电源)通过开关正、反导向来完成开关动作。

4.调节型是以AC220V电源作为动力,接收工业自动化控制系统预设的参数值4~20mA(0~5等弱电控制)信号来完成调节动作。


 D971H电动对夹式蝶阀产品优点:

①外壳精小流畅、体积小、重量轻、接线简单等美观大方、方便移动和维护。

②性能 稳定齐全,有普通型、带电位计型、无源型、智能型、快关慢关、指示器显示等应有尽有。

③动力损耗率低,可大量节约成本。 ④技术 ,电子部分采用进口原件性能稳定,机械部分加工精细精密耐磨,带有多重保护装置以免操作不当或过载造成损坏,手电动装置可随时手动控制,紧凑的结构优化设计消除了工作噪音大的不足

⑤智能一体化装置有信号4~20mA?DC输入输出,比例调节控制和定位,无需人工控制,可位置自锁、连线简单、性能稳定可靠、控制精度高、反应速度快等。 ⑥安装在阀门上很方便,可不用机械加工则可直接安装在手动阀门上。 ⑦电压有AC220V、DC220V、DC24、电AC110V等多种电源可提供。



D971H电动对夹式蝶阀安装与维护


1、在安装时,阀瓣要停在关闭的位置上。

2、开启位置应按蝶板的旋转角度来确定。

3、带有旁通阀的蝶阀,开启前应先打开旁通阀。

4、应按制造厂的安装说明书进行安装,重量大的蝶阀,应设置牢固的基础。



D971H电动对夹式蝶阀主要特点

1、小型轻便,容易拆装及维修,并可在任意位置安装。

2、结构简单、紧凑,90度回转开启迅速。

3、操作扭矩小,省力轻巧。

4、流量特性趋於直线,调节性能好。

5、密封材料耐老化、耐腐蚀、可适用多种介质。被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中、作为调节和截止使用。


D971H电动对夹式蝶阀公称通径

DN〔㎜〕

20-2000

公称压力

PN〔mpa〕

0.6

1.0

1.6

试验压力Ps〔Mpa〕

强度试验

0.9

1.5

2.4

密封试验

0.66

1.1

1.76

气密封试验

0.6

1.0

1.6

适用介质

空气、水、污水、蒸气、煤气、油品等
