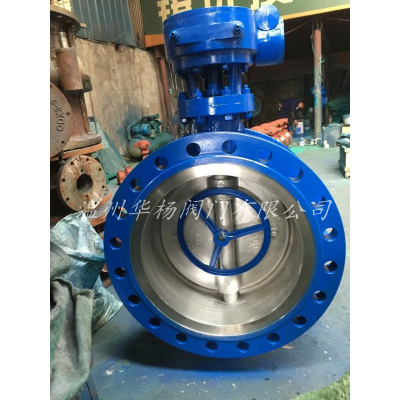

 D343H涡轮金属硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。

 D343H涡轮金属硬密封蝶阀蝶阀的优点：

1、启闭方便迅速、省力、流体阻力小，可以经常操作。

2、结构简单，外形尺寸小，结构长度短，体积小，重量轻，适用于大口径的阀门。

3、可以运送泥浆，在管道口积存液体Z少。

4、低压下，可以实现良好的密封。

5、调节性能好。

6、全开时阀座通道有效流通面积较大，流体阻力较小。

7、启闭力矩较小，由于转轴两侧蝶板受介质作用基本相等，而产生转矩的方向相反，因而启闭较省力。

8、密封面材料一般采用橡胶、塑料、故低压密封性能好。

D343H涡轮金属硬密封蝶阀蝶阀的缺点：

1、使用压力和工作温度范围小。

2、密封性较差。

蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。按密封形式可分为软密封型和硬密封型两种。软密封型一般采用橡胶环密封，硬密封型通常采用金属环密封。

按连接型式可分为法兰连接和对夹式连接；按传动方式可分为手动、齿轮传动、气动、液动和电动几种。

蝶阀的分类：

1．按结构形式分类

(1)中心密封蝶阀

单偏心密封蝶阀

(3)双偏心密封蝶阀

(4)三偏心密封蝶阀

2．按密封面材质分类

(1)软密封蝶阀。

(2)密封副由非金属软质材料对非金属软质材料构成。

(3)封副由金属硬质材料对非金属软质材料构成。

(4)金属硬密封蝶阀。密封副由金属硬质材料对金属硬质材料构成。

3．按密封形式分类

(1)强制密封蝶阀

(2)密封比压由阀门关闭时阀板挤压阀座，阀座或阀板的弹性产生。

(3)外加转矩密封蝶阀。密封比压由外加于阀门轴上的转矩产生。

(4)充压密封蝶阀。密封比压由阀座或阀板上的弹件密封元件充压产生。

(5)自动密封蝶阀。密封比压由介质压力自动产生。

4．按工作压力分类

(1)真空蝶阀。工作压力低于标堆大气历的蝶阀。

(2)低压蝶阀。公称压力PN<1．6mpa的蝶阀。< p="">

(3)中压蝶阀。公称压力PN为2．5--6．4MPa的蝶阀。

(4)高压蝶阀。公称压力PN为10。0--80．0MPa的蝶阀。

(5)超高压蝶阀。公称压力PN>100MPa的蝶阀。

5．按工作温度分类

(1)高温蝶阀。t>450 °C的蝶阀

(2)中温蝶阀。120 C (3)常温蝶阀。一40C (4)低温蝶阀。一100 (5)超低温蝶阀。t<一100 °C的蝶阀。

6、按连接方式分类

D343H涡轮金属硬密封蝶阀

(1)法兰式蝶阀为垂直板式结构，阀杆为整体式金属硬密封阀门的密封圈法兰式软密封蝶阀

(2)为柔性石墨板与不锈钢板复合式结构，安装在阀体上，蝶板密封面堆焊不锈钢。软密封阀门的密封圈为橡胶材质，是安装在蝶板上的。

(3)支耳式蝶阀。 支耳式蝶阀

(4)焊接式蝶阀。

焊接式蝶阀是一种非密闭型蝶阀，广泛适用于建材、冶金、矿山、电力等生产过程种介质温度≤300℃公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质量。

蝶阀的选用：

蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则处于全开状态。

蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。

采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。

如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。

常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。

常见故障：

蝶阀中的橡胶弹性体在连续使用中，会产生撕裂、磨损、老化、穿孔甚Z脱落现象。而传统的热硫化工艺很难适应现场修复的需要，修复时要采用专门的设备，消耗大量热能和电能，费时费力。当今逐步采用高分子复合材料的方法替代传统方法，其中应用Z多的是福世蓝技术体系。其产品所具备的 的粘着力及出色的抗磨损、抗撕裂性能，确保修复后达到甚Z超出新部件的使用周期，大大缩短停机时间。

D343H涡轮金属硬密封蝶阀的安装与维护：

1、在安装时，阀瓣要停在关闭的位置上。蝶阀

2、开启位置应按蝶板的旋转角度来确定。

3、带有旁通阀的蝶阀，开启前应先打开旁通阀。

4、应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。【产品特点】

1、D343H涡轮金属硬密封蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能

2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点

3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长

4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小

5、金属硬密封蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装

6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用

 【执行标准】

设计规范：GB/T 12238

结构长度：GB/T 12221

法兰连接：GB/T 9113

试验与检验：GB/T 13927

产品标识：GB/T 12220

 【性能参数】

型号

D343H-10

D343H-16

D343H-25

D343H-40

D343H-10P

D343H-16P

D343H-25P

D343H-40P

D343H-10R

D343H-16R

D343H-25R

D343H-40R

工作压力（MPa）

1.0~4.0

适用温度（℃）

≤425

≤200

适用介质

水、油或非腐蚀性介质

硝酸类介质

醋酸类介质

材料

阀体、蝶板

WCB

CF8/304

CF3M/316L

阀杆

2Cr13

304

316L

阀体密封面

堆焊 507

－

－

蝶板密封面

304＋柔性石墨

304＋PTFE

304＋PTFE

填料

柔性石墨

PTFE

PTFE
