详细资料：

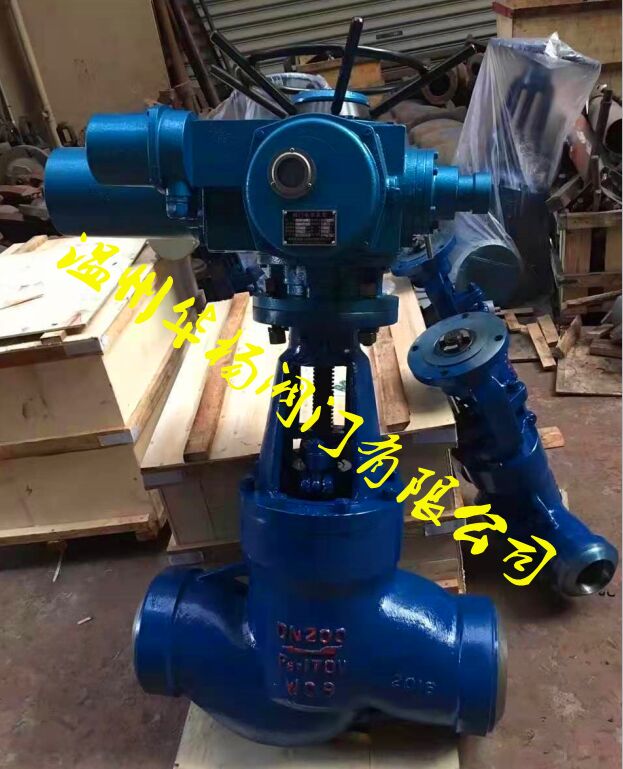

J961Y电动对焊截止阀产品特点
1、阀门中腔采用压力自紧式密封结构，密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接
2、阀瓣、阀座的密封面采用司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长
3、阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
4、阀盖填料函深度合理，填料加缓蚀剂，密封可靠
J961Y电动对焊截止阀产品主要零件材料：
零件名称 | 阀体 | 阀盖 | 阀杆 | 阀瓣 | 密封面 | 填料 | 阀杆螺母 | 手轮 | 紧固件 |
J61H型 | 25 | 25 | 铬不锈钢 | 铬不锈钢 | 铬不锈钢 | 柔性石墨 | 铝青铜 | 可锻铸铁 | 碳钢 |
J61Y型 | 25 | 25 | 铬不锈钢 | 25 | 硬质合金 | ||||
J61Y-P54型 | 12Cr1MoV | 12Cr1MoV | 20Cr1Mo1VA | 12Cr1MoV | 硬质合金 | ||||
J61Y-P55型 | 12Cr1MoV | 12Cr1MoV | 20Cr1Mo1VA | 12Cr1MoV | 硬质合金 | ||||
J61Y-P57型 | 12Cr1MoV | 12Cr1MoV | 20Cr1Mo1VA | 12Cr1MoV | 硬质合金 |
J961Y电动对焊截止阀产品主要外形尺寸和连接尺寸：
公称通径 | 主要外形尺寸和连接尺寸(mm) | |||||
L | D1 | D2 | D3 | α | H | |
J961Y/H-100、200、250、320 J961Y-P54100V、P54140V、P54170V | ||||||
15 | 150 | 17 | 36 | / | 37.5° | 518 |
20 | 135 170 | 22 | 42 | / | 37.5° | 518 |
25 | 135 170 | 26 | 42 | / | 37.5° | 518 |
32 | 170 180 | 31 | 44 | / | 37.5° | 560 |
40 | 230 | 38 | 60 | / | 37.5° | 545 |
50（1） | 250 | 50 | 82 | / | 32° | 728 |
50（2） | 320 350 | 50 | 82 | / | 32° | 748 |
65 | 370 260 | 69 | 100 | 110 | 32° | 829 |
80 | 400 430 470 | 84 | 108 | 130 | 32° | 898 |
100 | 455 560 | 107 | 144 | 165 | 32° | 913 |
125 | 600 | 124 | 170 | 184 | 32° | 1182 |
150 | 700 | 146 | 180 | 212 | 32° | 1278 |
J961Y电动对焊截止阀产品主要性能参数：
产品型号 | 公称压力PN(MPa) | 试验压力(MPa) | 工作压力(MPa) | 工作温度（℃） | 适用介质 | |||
壳体强度 | 密封 | P54 | P55 | P57 | ||||
J961Y/H-100 | 10 | 15 | 11 | / | / | / | ≤450(425) | 水、蒸汽、油品 |
J961Y/H-200 | 20 | 30 | 22 | / | / | / | ||
J961Y/H-250 | 25 | 38 | 28 | / | / | / | ||
J961Y/H-320 | 32 | 48 | 36 | / | / | / | ||
J61Y-P54100V | / | 30 | 12.5 | 10 | / | / | ≤540 | 蒸汽 |
J61Y-P54140V | / | 38 | 17.5 | 14 | / | / | ||
J61Y-P54170V | / | 53 | 21.3 | 17 | / | / | ||
J61Y-P55100V | / | 38 | 12.5 | / | 10 | / | ≤550 | |
J61Y-P55140V | / | 48 | 17.5 | / | 14 | / | ||
J61Y-P55170V | / | 53 | 21.3 | / | 17 | / | ||
J61Y-P57100V | / | 48 | 12.5 | / | / | 10 | ≤570 | |
J61Y-P57140V | / | 55 | 17.5 | / | / | 14 | ||
J61Y-P57170V | / | 60 | 21.3 | / | / | 17 | ||
执行标准
◇设计标准：JB/T 3595/E101
◇结构长度：JIS E101
◇对焊端：ANSI B16.25
◇试验与检验：JIS E101
◇压力-温度：JB/T 3595
◇产品标识：GB/T 12220
◇供货规范：JIS E101
电动对焊截止阀具有以下优点：
1、结构简单，制造和维修比较方便。
2、工作行程小，启闭时间短。
3、密封性好，密封面间磨擦力小，寿命较长。
电动对焊截止阀安装与维护应注意以下事项：
1、手轮、手柄操作的截止阀可安装在管道的任何位置上。
2、手轮、手柄及传动机构，不允许作起吊用。
3、介质的流向应与阀体所示箭头方向一致。
售前服务
产品介绍，技术交流，非标产品设计，疑难解答。
售中服务
守信合同，保证及时供货，随时保持与客户联系。
对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
温州华杨阀门有限公司产品质保期为自出厂起 12 个月，实行三包服务(包退、包换、包修)。
产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
