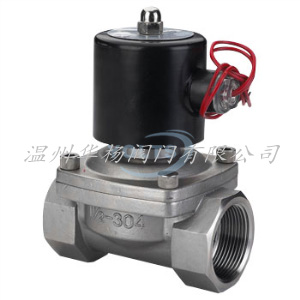

水用电磁阀产品用途：

ZCS系列电磁阀适用于以水或液体为工作介质，可自动化控制或远程制水、油、液体等工作介质管路的通断。由于本阀采用橡胶密封，故队工作介质的清洁度大大减低，具有启闭迅速，可靠性高等特点。

  水用电磁阀结构特点：

1.电磁先导膜片式操作结构

2.阀门流量比普通阀提高10%

3.采用特殊密封结构和特种密封材料无泄漏

4.寿命长是同类产品的5倍以上

5.工作平稳噪音低、无水锤冲击、无颤抖声

6.采用膜片式、对介质洁净度要求较低

7.不锈钢可动铁芯经久耐用，反应快速；

8.配管方式可任意角度安装,为增强寿命Z好是水平管线圈朝上

9.防爆线圈符合T4,T5和测CE的标准（德国NASS线圈）

10.引用标准：GB3836·9 防爆标志 Exm I/IIT4(国产线圈)

  水用电磁阀 技术参数和性能指标

公称通径15、20、25、32、40、50mm

公称工作压力DN:≤50；0-0.6Mpa;＞50：0-0.5 Mpa

工作介质水

介质温度-5℃～60℃

电源AC:220V 50Hz;功率DN≤50,25W;DN＞50,45W

绝缘等级B级

环境温度-10℃～50℃

使用寿命≥20万次

开、闭速度DN：≤25＜0.2秒，DN：＞25≤50 0.4秒

线圈引出电缆1米，需要加长的可以在订货时提出。

注：需要其他电压，可同工厂接洽。

  水用电磁阀 产品规格

规格型号长　mm高　mm接管螺纹

SLDF-1569117PT1/2"

SLDF-2073123.5PT3/4"

SLDF-2599134.5PT 1"

SLDF-35123172PT1 1/4"

SLDF-40123172PT1/2"

SLDF-50168209PT 2"

SLDF-65F235260法兰4孔φ17.5孔径φ145孔距

SLDF-80F270275法兰4孔φ17.5孔径φ160孔距

SLDF-100F350310法兰8孔φ17.5孔径φ180孔距

SLDF-150F450405法兰8孔φ22孔径φ240孔距

  水用电磁阀安装须：

1.安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。

2.电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，须定期清洁干净。

3.在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，Z好安装旁路装置。

如图（三）当电磁阀安装在支路时，电磁阀的口径应比主管道上的阀门口径小，

如图（四）分路装置。注意：支路上的阀门平时须关闭。

4.安装电磁阀前，管道必须清洗干净。建议阀前安装过滤器，蒸汽管路安装疏水阀。

5.不要将阀安装于管道低凹处，以免因蒸汽冷凝水，杂质等沉淀在阀内而妨碍动作。

6.普通型不可在爆作危险场合使用。

7.在管道刚性不足情况下，建议把阀前后管子用支架固定，以防电磁阀工作时引起振动。

8.在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。

9.电磁阀前后管道上需装压力表，以便观察管道压力。

  订货须知：（国家标准）

一、A:产品名称、产品型号、公称通径B:运用介质及温度、压力范围C:是否有附件、实验检验标准、交货期、特殊要求等事宜、以便我们的为您正确选型。

二、若已经由设计单位选定我公司的型号，请您根据阀门的参数直接与我们销售中心订购。

三、当您使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的 工程师会专心为您审核与分析。
