详细资料:
执行标准
设计与制造:BS1873 BS5160 GB12233
法兰尺寸:ANSIB16.5 JB/T79 GB9113
压力温度:ANSIB16.34
结构长度:ANSIB16.10 BS1873 GB12221
对焊连接尺寸:ANSIB16.25
检验与实验:BS6755 GB/T13927
保温阀门结构简介:
保温阀门是在阀体焊装一层金属夹套,通过对金属夹套内注入蒸汽、导热油、冷却水、冷气等,使阀体的介质在常温、升温、降温等条件下,达到所需要的温度,起到保温或保冷的作用。保温阀门是用在常温下会凝固的高粘度、蒸汽或其它保温、保冷介质,确保阀内介质能够正常工作。
保温阀门作用原理:
保温阀门具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管路中介质热量损失。具有良好的保温保冷特性,同时又能有效降低管路中介质热量损失。保温阀门在石油、化工、冶金、制药等各类系统中得到较多应用,有效降低管路中介质热量的损失,防止介质结晶、凝固等相象的出现。保温阀门的作用是在温度高或低的情况下通过阀门时,保温阀门内的物质对介质产生保温效果,使介质不会凝结或粘在阀体内部,让阀门的启闭能正常运作。
保温阀门分类:
华扬阀门产品符合GB、DIN、ANSI等国际标准。保温阀门还分为:保温球阀、保温闸阀、保温蝶阀、保温放料阀、保温截止阀、保温止回阀、保温过滤器。保温阀门等。产品使用范围广、适合大小口径、品种齐全。由于保温阀门的品种繁多,详细的结构原理可质询本公司的技术工程师。
产品优点
1、结构简单,制造和维修比较方便。
2、工作行程小,启闭时间短。
3、密封性好,密封面间摩擦力小,寿命较长。
安装维护
1、手轮、手柄操作的截止阀可安装在管道的任何位置上。
2、手轮、手柄及伟动机构,不允许作起吊用。
3、介质的流向应与阀体所示箭头方向一致。
保温截止阀,也叫截门,是使用Z广泛的一种阀门,它之所以广受欢迎,是由于开闭过程中密封面之间摩擦力小,比较耐用,开启高度不大,制造容易,维修方便,不仅适用于中 低压,而且适用于高压。它的闭合原理是,依靠阀杠压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通。
保温截止阀只许介质单向流动,安装时有方向性。它的结构 长度大于闸阀,同时流体阻力大,长期运行时,密封可靠性不强。
保温截止阀分为三类:直通式、直角式及直流式斜截止阀。
保温截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到较大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。

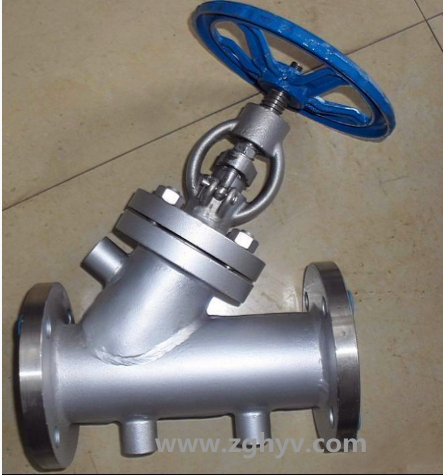

BJ45Y-16C保温截止阀主要零件材料
零件名称 Patr Name | 阀体、阀盖 Body,Bonnet | 阀瓣 Disc | 垫片 Swat |
BJ45(H.W.Y)-25P、BJ45W-40P、 BJ45W-64P | 铬镍钛阀Cr.Ni.TI Steel | 铬镍钛阀+硬质合金Cr.Ni.TI Steel+Carbide Alloy | 聚四氟乙烯 Polytetrafluoroethylene |
BJ45(H.W.Y)-25R、BJ45W-40R、 BJ45W-64R | 铬镍钼钛阀Cr.Ni.Mo.TI Steel | 铬镍钼钛阀+硬质合金Cr.Ni.Mo.TI Steel+Carbide Alloy | 聚四氟乙烯 Polytetrafluoroethylene |
BJ45Y-16C保温截止阀主要外形尺寸和连接尺寸(mm)
公称压力PN(MPa) Nominal Pressure | 公称通径DN(mm) Nominal Diameter | 尺寸(mm) Dimensions | |||||||||||||
L | D | D1 | D2 | D3 | b1 | f0 | b | D6 | 3-G | Z-φd | H | H1 | D0 | ||
2.5 4.0 | 15 | 170 | 105 | 75 | 55 | 35 | 8 | 4 | 16 | 51 | 3/8 | 250 | 262 | 120 | |
20 | 190 | 115 | 85 | 65 | 42 | 8 | 4 | 16 | 58 | 3/8 | 292 | 308 | 140 | ||
25 | 210 | 135 | 100 | 78 | 50 | 8 | 4 | 18 | 66 | 3/8 | 340 | 375 | 160 | ||
32 | 230 | 145 | 110 | 85 | 60 | 8 | 4 | 18 | 76 | 1/2 | 338 | 375 | 160 | ||
40 | 260 | 160 | 125 | 100 | 72 | 8 | 4 | 20 | 88 | 1/2 | 360 | 386 | 160 | ||
50 | 300 | 180 | 145 | 120 | 94 | 8 | 4 | 22 | 110 | 1/2 | 410 | 450 | 240 | ||
65 | 340 | 195 | 160 | 135 | 105 | 8 | 4 | 22 | 121 | 1/2 | 440 | 485 | 240 | ||
80 | 380 | 230 | 190 | 160 | 128 | 11 | 4.5 | 24 | 150 | 1/2 | 540 | 600 | 280 | ||
100 | 430 | 270 | 220 | 188 | 154 | 11 | 4.5 | 28 | 176 | 1/2 | 560 | 625 | 320 | ||
125 | 490 | 300 | 250 | 218 | 182 | 11 | 4.5 | 30 | 204 | 1/2 | 625 | 737 | 360 | ||
150 | 550 | 330 | 280 | 248 | 212 | 11 | 4.5 | 32 | 1/2 | 720 | 790 | 360 | |||
6.4 | 25 | 235 | 160 | 125 | 82 | 50 | 8 | 4 | 22 | 1/2 | 340 | 375 | 160 | ||
32 | 260 | 165 | 125 | 88 | 60 | 8 | 4 | 24 | 1/2 | 358 | 383 | 160 | |||
50 | 300 | 200 | 160 | 130 | 4 | 26 | 110 | 1/2 | 410 | 450 | 240 | ||||
65 | 340 | 210 | 170 | 140 | 4 | 30 | 121 | 1/2 | 485 | 510 | 240 | ||||
100 | 430 | 270 | 220 | 188 | 154 | 11 | 4.5 | 36 | 1/2 | 610 | 470 | 400 | |||
100 | 415 | 300 | 250 | 218 | 4.5 | 32 | 150 | 1/2 | 610 | 670 | 400 |
【BJ45W保温截止阀-应用规范】
1、设计制造按GB12234-89 GB12234-89
2、结构长度按GB12221-89 GB12221-89
3、法兰尺寸按JB/T79-94 JB/779-94
4、阀门检查和试验按GB13927
订货须知:
一、①BJ45H保温截止阀产品名称与型号②BJ45H保温截止阀口径③BJ45H保温截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号,请按型号直接向我们华杨销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门为您审核把关。
