工作原理

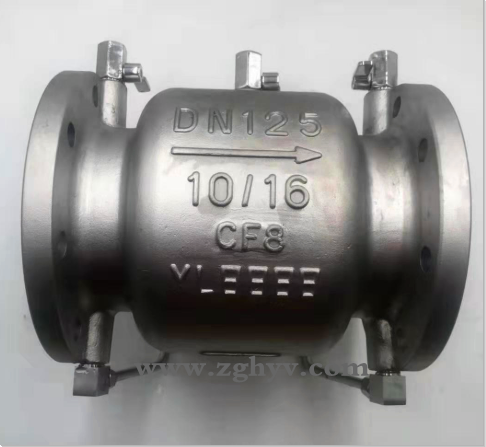

低阻力倒流防止器由一个双级止回装置的主阀和外挂式排水器两部分组成，双止回装置的主阀被设计成等截面流道和一体式结构，阀内设置有进口止回装置和出口止回装置，两个止回装置的阀瓣与阀座的关闭密封力均来自出口段与进口段的压力差，在关闭后，进、出口两端存有正常压力的情况下，具有自密封的功能，都能确保中间腔内的压力为零，在进出口段之间形成空气隔断；两个阀瓣由一根连杆和辅助弹簧进行柔性连接而联动，两个阀瓣仅靠一根主推弹簧复位，该主推弹簧不需要承担阀瓣与阀座的密封力和压差力，只克服阀瓣关闭运动时的摩擦力和自重，可以设计得较软，所以该主阀一方面可以确保关闭时的空气隔断，另一方面可以有效地减少开启后的水头损失。

外挂式排水器为活塞式排水器，设置于主阀中间腔的外侧，其进口端与主阀中间腔相通，出口端与大气相通。控制部份分别与主阀的进口和出口连接；当主阀开启通水时，进口压力大于出口压力即P1>P3，推动排水器进口带密封座的活塞运动，进口活塞的密封座密封排水器阀座，排水器自动关闭；当主阀止回关闭后，出口压力大于进口压力即P1≤P3, 推动排水器出口活塞运动，通过活塞连杆带动进口带密封座的活塞运动，进口活塞的密封座离开排水器阀座，使排水器自动开启，将主阀中间腔内的介质排空，形成空气隔断，排水器一直保持全开状态，并维持Z大的排水排污能力，一旦发生泄漏，所渗漏的介质可以直接流出阀外。 所以排水器可以设计得相对较小。

低阻力倒流防止器是利用水力控制的原理，采用与减压型倒流防止器完全不同的控制方式，既可确保以空气隔断形式存在的Z高等级的隔断安全性，又可有效地降低水头损失，在流速V=2m/s时，水头损失h=2～3m；外形尺寸较小，可以水平或垂直安装，基本上达到了理想倒流防止器的要求

（1）开启状态
正向流动，进口止回和出口止回装置开启，介质从进口端流经进口止回阀瓣口、中间腔、出口止回阀瓣口，流向出口端；此时，进口压力P1>中间腔的压力P2>出口压力P3，使排水器关闭；当管道中的流速V=2米/秒时，流经该阀的压力损失h约为2-3米水柱。
（2）关闭状态
当P3≥P1时,排水阀完全打开,进口止回和出口止回装置关闭，使主阀的中间腔与大气相通,自动排水阀维持Z大排泄能力;由于本阀的新颖的自密封结构，即使管道中进出口压力P1和P3同时较高，都能使中间腔压力P2=0，并与进出口腔之间保持Z大压差的可靠密封，并形成Z大压差的空气隔断，彻底阻断了下游介质的倒流污染管道。
（3）渗漏防污性
由于本阀的特殊设计，在主阀关闭后，P3>P1时，即使主阀的两级密封装置单一或同时渗漏，以及其他任一密封件损坏而漏水，都能将所泄漏的介质均流向中腔，通过排水阀迅速排出阀外， 不会倒流污染到进口端。
（4）防虹吸回流
当进口压力P1突然变小，甚Z为零或负压时，排水阀会瞬间开启并排空，由于本阀的特殊设计，进口止回阀阀瓣的止回密封力主要感应出口压力P3，即使中间腔的压力P2为零，也可确保在进口失压时的密封性能，不会产生虹吸倒流现象。

主要性能规范：

A、正向通水：

进口压力大于出口压力时，两个止回阀瓣开启，排水器关闭。在2m/s流速时，流通水损小于0.04Mpa.

B、反向关闭：

进口压力小于等于出口压力时，两个止回阀瓣关闭，排水器开启。

如果没有垃圾卡阻，两个止回阀瓣密封关闭，排水器出口不排水，中间腔与大气相通，中间腔压力为零。

C、防止回流污染：

进口压力小于出口压力时，两个止回阀瓣处于关闭状态，排水器处于开启状态如果其中一个或两个止回阀瓣的阀口有垃圾卡阻，产生渗漏，所漏介质均流向中间腔，经过排水器直接排出阀外，防止对进口端的回流污染。

注：P1为进口端压力，P2为中间腔压力，P3为出口压力。

企业03年开发、研制、生产的专利产品“低阻力倒流防止器”是吸收国内外产品技术基础上的创新产品，是对控制阀的一次突破性变革。它将是阀结构直流管道式，并对阀瓣启闭件进行了专利发明设计及专利涉及改进，使其具有噪音小、流阻低、运行平稳灵敏、安装维护方便、使用寿命长等显著特点，。产品经预防医学研究院检验，其卫生指标完全符合国家“生活引用水卫生规范”的要求，深受各地自来水公司的欢迎。

主要材料

主要尺寸：
