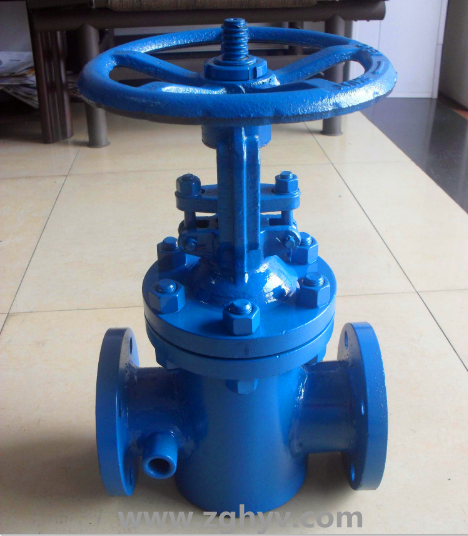

BZ41Y保温闸阀概述：

BZ41Y保温闸阀主要用于石油、化工、冶金、制药等各类系统中，该阀门的夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。

BZ41Y保温闸阀主要零件材料

零件材料 材料

BZ41Y-16I-25I-40I BZ41Y-16I-25I-40I BZ41Y-16I-25I-40I

阀体、阀造 铬钼钢

阀板 合金钢+硬质合金 铬镍钛钢 铬镍钼钛钢

阀杆 合金钢

阀杆螺母 铝铁青铜

手轮 灰铸铁、可锻铸铁

BZ41Y保温闸阀性能规范

型号 公称压力   工作温度℃ 适用介质

强度(水)(MPa) 密封(水)(MPa) 低压密封(空气)(MPa)

BZ41H-16C

BZ41W-16P(R) 1.6 2.4 1.8 0.6 ≤200 酸、碱类

BZ41W-25P(R) 2.5 3.8 2.8 0.6 ≤200 酸、碱类

BZ41W-40P(R) 4.0 6.0 4.4 0.6 ≤200 酸、碱类

BZ41W-64P(R) 6.4 9.6 7.0 0.6 ≤200 酸、碱类

BZ41Y保温闸阀外形尺寸和连接尺寸

型号 公称通径DN 尺寸

L D D1 D2 b-f Z-Φd H Do

BZ41W-16P(R) 15 130 95 65 45 16-2 4-14 170 120

20 150 105 75 55 16-2 4-14 190 140

25 160 115 85 65 16-2 4-14 205 160

32 180 135 100 78 18-2 4-18 270 180

40 200 145 110 85 18-3 4-18 310 200

50 250 160 125 100 18-3 4-18 358 240

65 265 180 145 120 18-3 4-18 373 240

80 280 195 160 135 20-3 8-18 435 280

100 300 215 180 155 20-3 8-18 500 300

125 325 245 210 185 22-3 8-18 614 320

150 350 280 240 210 24-3 8-23 674 360

200 400 335 295 265 26-3 12-23 818 400

250 450 405 355 320 30-3 12-25 969 450

300 500 460 410 375 30-4 12-25 1145 560

型号 公称通径DN 尺寸

L D D1 D2 D6 b-f Z-Φd H

BZ41W-40P(R) 15 130 95 65 45 40 16-2 4-14 135

20 150 105 75 55 51 16-2 4-14 190

25 160 115 85 65 58 16-2 4-14 205

32 180 135 100 78 66 18-2 4-18 270

40 200 145 110 85 76 18-3 4-18 310

50 250 160 125 100 88 20-3 4-18 371

65 280 180 145 120 110 22-3 8-18 39

80 310 195 160 135 121 22-3 8-18 455

100 350 230 190 160 150 24-3 8-23 551

125 400 270 220 188 176 28-3 8-25 628

150 450 300 250 218 204 30-3 8-25 708

200 550 375 320 282 260 38-3 12-30 885

250 650 445 385 345 313 42-3 12-24 960

型号 公称通径DN 尺寸

L D D1 D2 D6 b-f Z-Φd H

BZ41W-64P(R) 15 130 105 75 55 41 18-2 4-14 140

20 150 125 90 68 51 20-2 4-18 195

25 160 135 100 78 58 22-2 4-18 210

32 180 150 110 82 66 24-2 4-23 280

40 200 165 125 95 76 24-3 4-23 328

50 250 175 135 105 88 26-3 4-23 390

65 280 200 160 130 110 28-3 8-23 410

80 310 210 170 140 121 30-3 8-23 485

100 350 250 200 168 150 32-3 8-25 590

125 400 295 240 202 176 36-3 8-30 688

150 450 340 280 240 204 38-3 8-34 768

200 550 405 345 300 260 44-3 12-34 972

250 650 470 400 350 313 48-3 12-41 1059

订货须知：（国家标准）

一、A:BZ41Y保温闸阀产品名称、BZ41Y保温闸阀产品型号、BZ41Y保温闸阀公称通径B:运用介质及温度、压力范围C:是否有附件、实验检验标准、交货期、特殊要求等事宜、以便我们的为您正确选型。

二、若已经由设计单位选定我公司的型号，请您根据阀门的参数直接与我们销售中心订购。

三、当您使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的 工程师会专心为您审核与分析。
