详细资料：

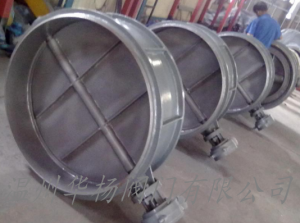

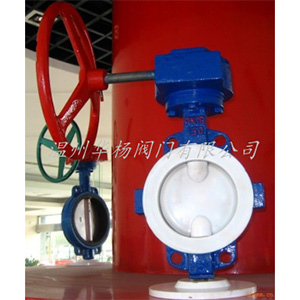

蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板，该阀门操作轻便，严密的密封性能，超长的使用寿命；可作快速切断或调节流量之用。适用于要求可靠密封和 良好调节特性的场合。阀体采用分体式，阀轴两端的密封由蝶板与阀座 之间的旋转基面加氟橡胶来控制；保证阀轴不与腔内流体介质接触。广泛适用于各种不同类型工业管道中液体和气体（包括蒸 气）的输送，有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。其主要特点为:
1、设计新颖、合理、结构 ，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
D371F46采用标准
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

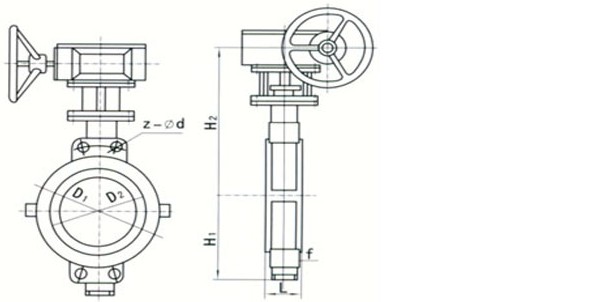

D371F46衬氟对夹式蝶阀结构图
D371F46衬氟对夹式蝶阀主要外型和连接尺寸
公称通径 | 标准值 | 参考值 | |||||||||
DN（mm） | NPS（inch） | L | D | D1 | D2 | f | b | Z-Φd | Do | H | W(Kg) |
PN0.6Pa | |||||||||||
40 | 11/2 | 33 | 130 | 100 | 80 | 3 | 16 | 4-Φ14 | 160 | 140 | 2.5 |
50 | 2 | 43 | 140 | 110 | 90 | 3 | 16 | 4-Φ14 | 200 | 145 | 3.5 |
65 | 21/2 | 46 | 160 | 130 | 110 | 3 | 16 | 4-Φ14 | 250 | 155 | 4.5 |
80 | 3 | 46 | 185 | 150 | 125 | 3 | 18 | 4-Φ18 | 250 | 165 | 6 |
100 | 4 | 52 | 205 | 170 | 145 | 3 | 18 | 4-Φ18 | 250 | 180 | 7.5 |
125 | 5 | 56 | 235 | 200 | 175 | 3 | 20 | 8-Φ18 | 300 | 203 | 11 |
150 | 6 | 56 | 260 | 225 | 200 | 3 | 20 | 8-Φ18 | 300 | 225 | 16 |
200 | 8 | 60 | 315 | 280 | 255 | 3 | 22 | 8-Φ18 | 200* | 275 | 48 |
250 | 10 | 68 | 370 | 335 | 310 | 3 | 24 | 12-Φ18 | 200* | 315 | 60 |
300 | 12 | 78 | 435 | 395 | 362 | 4 | 24 | 12-Φ23 | 240* | 348 | 75 |
350 | 14 | 78 | 485 | 445 | 412 | 4 | 26 | 12-Φ23 | 240* | 415 | 82 |
400 | 16 | 102 | 535 | 495 | 462 | 4 | 28 | 16-Φ23 | 280* | 460 | 123 |
450 | 18 | 114 | 590 | 550 | 518 | 4 | 28 | 16-Φ23 | 280* | 500 | 150 |
500 | 20 | 127 | 640 | 600 | 568 | 4 | 30 | 16-Φ23 | 320* | 530 | 180 |
600 | 24 | 154 | 755 | 705 | 670 | 5 | 30 | 20-Φ25 | 320* | 610 | 225 |
700 | 28 | 165 | 860 | 810 | 775 | 5 | 32 | 24-Φ25 | 360* | 675 | 315 |
800 | 32 | 190 | 975 | 920 | 880 | 5 | 34 | 24-Φ30 | 360* | 805 | 385 |
900 | 36 | 203 | 1075 | 1020 | 980 | 5 | 36 | 24-Φ30 | 380* | 995 | 420 |
1000 | 40 | 216 | 1175 | 1120 | 1080 | 5 | 36 | 28-Φ30 | 400* | 1170 | 620 |
1200 | 48 | 254 | 1400 | 1340 | 1295 | 5 | 40 | 32-Φ34 | 400* | 1295 | 788 |
公称通径 | 标准值 | 参考值 | |||||||||
DN（mm） | NPS（inch） | L | D | D1 | D2 | f | b | Z-Φd | Do | H | W(Kg) |
PN1.0MPa | |||||||||||
40 | 11/2 | 33 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 | 160 | 140 | 3 |
50 | 2 | 43 | 160 | 125 | 100 | 3 | 20 | 4-Φ18 | 200 | 145 | 4 |
65 | 21/2 | 46 | 180 | 145 | 120 | 3 | 20 | 4-Φ18 | 250 | 155 | 6 |
80 | 3 | 46 | 195 | 160 | 135 | 3 | 22 | 4-Φ18 | 250 | 165 | 8 |
100 | 4 | 52 | 215 | 180 | 155 | 3 | 22 | 8-Φ18 | 300 | 180 | 12 |
125 | 5 | 56 | 245 | 210 | 185 | 3 | 24 | 8-Φ18 | 300 | 203 | 18 |
150 | 6 | 56 | 280 | 240 | 210 | 3 | 24 | 8-Φ23 | 200* | 225 | 28 |
200 | 8 | 60 | 335 | 295 | 265 | 3 | 26 | 8-Φ23 | 200* | 275 | 56 |
250 | 10 | 68 | 390 | 350 | 320 | 3 | 28 | 12-Φ23 | 240* | 315 | 72 |
300 | 12 | 78 | 440 | 400 | 368 | 4 | 28 | 12-Φ23 | 240* | 348 | 88 |
350 | 14 | 78 | 500 | 460 | 428 | 4 | 30 | 16-Φ23 | 240* | 415 | 120 |
400 | 16 | 102 | 565 | 515 | 482 | 4 | 32 | 16-Φ25 | 280* | 460 | 145 |
450 | 18 | 114 | 615 | 565 | 532 | 4 | 32 | 20-Φ25 | 280* | 500 | 165 |
500 | 20 | 127 | 670 | 620 | 585 | 4 | 34 | 20-Φ25 | 320* | 530 | 195 |
600 | 24 | 154 | 780 | 725 | 685 | 5 | 36 | 20-Φ30 | 320* | 610 | 268 |
700 | 28 | 165 | 895 | 840 | 800 | 5 | 40 | 24-Φ20 | 360* | 675 | 320 |
800 | 32 | 190 | 1010 | 950 | 905 | 5 | 44 | 24-Φ34 | 360* | 805 | 395 |
900 | 36 | 203 | 1110 | 1050 | 1005 | 5 | 46 | 28-Φ34 | 380* | 995 | 450 |
1000 | 40 | 216 | 1220 | 1160 | 1115 | 5 | 50 | 28-Φ34 | 400* | 1170 | 680 |
1200 | 48 | 254 | 1450 | 1380 | 1325 | 5 | 56 | 32-Φ41 | 400* | 1295 | 825 |
公称通径 | 标准值 | 参考值 | |||||||||
DN（mm） | NPS（inch） | L | D | D1 | D2 | f | b | Z-Φd | Do | H | W(Kg) |
PN1.6Pa | |||||||||||
40 | 11/2 | 33 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 | 200 | 145 | 4 |
50 | 2 | 43 | 160 | 125 | 100 | 3 | 20 | 4-Φ18 | 200 | 150 | 5 |
65 | 21/2 | 46 | 180 | 145 | 120 | 3 | 20 | 4-Φ18 | 250 | 160 | 7 |
80 | 3 | 46 | 195 | 160 | 135 | 3 | 22 | 8-Φ18 | 250 | 170 | 10 |
100 | 4 | 52 | 215 | 180 | 155 | 3 | 24 | 8-Φ18 | 300 | 185 | 14 |
125 | 5 | 56 | 245 | 210 | 185 | 3 | 26 | 8-Φ18 | 300 | 210 | 22 |
150 | 6 | 56 | 280 | 240 | 210 | 3 | 28 | 8-Φ23 | 200* | 230 | 32 |
200 | 8 | 60 | 335 | 295 | 265 | 3 | 30 | 12-Φ23 | 240* | 285 | 66 |
250 | 10 | 68 | 405 | 355 | 320 | 3 | 32 | 12-Φ25 | 240* | 325 | 80 |
300 | 12 | 78 | 460 | 410 | 375 | 4 | 34 | 12-Φ25 | 280* | 360 | 94 |
350 | 14 | 78 | 520 | 470 | 435 | 4 | 38 | 16-Φ25 | 280* | 430 | 125 |
400 | 16 | 102 | 580 | 525 | 485 | 4 | 40 | 16-Φ30 | 320* | 475 | 150 |
450 | 18 | 114 | 640 | 585 | 545 | 4 | 44 | 20-Φ30 | 320* | 525 | 172 |
500 | 20 | 127 | 705 | 650 | 608 | 4 | 46 | 20-Φ34 | 320* | 565 | 225 |
600 | 24 | 154 | 840 | 770 | 718 | 5 | 54 | 20-Φ41 | 360* | 620 | 290 |
700 | 28 | 165 | 910 | 840 | 788 | 5 | 54 | 24-Φ41 | 360* | 686 | 330 |
800 | 32 | 190 | 1020 | 950 | 898 | 5 | 54 | 24-Φ41 | 380* | 815 | 425 |
900 | 36 | 203 | 1120 | 1050 | 998 | 5 | 54 | 28-Φ41 | 400* | 1010 | 495 |
1000 | 40 | 216 | 1255 | 1170 | 1110 | 5 | 60 | 28-Φ48 | 400* | 1185 | 710 |
全衬氟对夹式蝶阀_主要技术参数 公称通径DN（mm）50～1200公称压力PN（MPa）0.61.01.6试验压力强度试验0.91.52.4密封试验0.661.11.76气密封试验0.60.60.6适用介质空气、水、污水、蒸气、煤气、油品等。驱动形式手动、蜗杆蜗轮传动、气传动、电传动。 |
全衬氟对夹式蝶阀_主要零件的材质零件名称材料阀体球墨铸钢、铸钢、合金钢、不锈钢蝶板灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料密封圈各种橡胶、聚四氟阀杆2Cr13、不锈钢填料O型圈、柔性石墨O |
对夹式衬氟蝶阀结构特点
1、中线蝶阀为整个蝶板与阀座在360°圆周内同心（中线），具有双向密封功能，压力、流量可自由调节；
2、偏心蝶阀为二维方向偏心产品的凸轮效应会使密封副产生足够的密封比压，并且随着工作压力的升高，密封效果更理想；
3、四级加载弹性密封，保证了阀门内、外的零泄漏。
4、:轴与蝶阀一体外衬F46;
b:轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合；
5、轴的径向采用O型圈与金属轴套的组合；
6、阀座镶嵌有弹性条的阀体槽内。
7、采用可弹性垫片定位准确，结构简单。（*采用O型圈是为了防止意外泄漏时的安全措施）。
订货须知：
一、①D371F46衬氟对夹蝶阀产品名称与型号②D371F46衬氟对夹蝶阀口径③D371F46衬氟对夹蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号，请按型号直接向我们华杨销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门为您审核把关
