详细资料：

蝶阀是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。蝶阀全开到全关通常是小于90° ，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。
蝶阀作用：蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门
适用介质：空气、水、污水、蒸气、煤气、油品、带腐蚀性介质等
蝶阀应用：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
其他技术参数备注：

（1）蝶阀价格由口径、材质、压力的不同而异，恕不公布价格！
（2）连接形式：对夹、凸耳式对夹、法兰、焊接（对焊）等
（3）传动方式：手动、蜗轮传动、气动、电动等
（4）口径从DN6-DN1200；压力从1.0MPA-32MPA；温度-100℃-600℃
（5）材质有：碳钢、不锈钢、合金钢、铬钼钢、低温钢、球墨铸铁及其他特殊钢；

结构特点1.中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力,流量可自由调节；2.四级加载弹性密封， 保证了阀门内、外的零泄漏；a.轴头、蝶板园周连接处的特殊过渡曲线与阀座的合理过盈；b.轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合；c.轴的径向采用O型圈与金属垫的组合；d.阀座镶在有弹性条的阀体的槽内；3.采用可调弹性弹子定位。定位准确，结构简单。

氟塑料衬里蝶阀系列1.其基本类型有两种，即D71F4和D71F46(中线)全衬里型对夹式蝶阀，采用对分两片阀体组合，阀座与阀体内衬一体化，阀门工作时，只有全塑阀座与衬塑蝶板与介质接触，产品可承受“除熔融碱金属和元素氟"外的任何介质腐蚀，其中D71F46阀杆与蝶板（锻）为一体，表面均匀包覆一层FEP。阀体通道内表面光滑，流体阻力小，CV值高，流通能力强，扭矩适中，采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座，完全达到介质的零泄漏。2.由上述型号扩展而成的D41F4和D41F46型法兰连接蝶阀阀体全衬里，蝶板为不锈钢的半衬里型蝶阀。

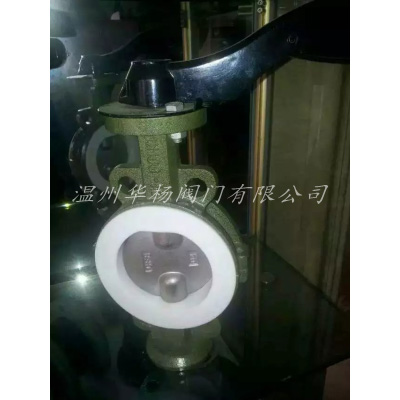

 D71F46、D371F46衬氟手动对夹蝶阀结构图：D71F46、D371F46衬氟手动对夹蝶阀的主要零件材料：型号阀体蝶板阀杆密封挡圈填衬D71F46-10/16WCB衬F4WCB衬F42Cr13聚四氟乙烯F4PTFE硅橡胶D371F46-10/16WCB衬F46WCB衬F46　　D71F46、D371F46衬氟手动对夹蝶阀的主要性能参数：型号公称压力PN(MPa)壳体试验压力(MPa)密封试验压力(MPa)工作温度(℃)适用介质D71F46-101.01.51.1-20～180硫酸、氢氟酸、磷酸、硝酸盐酸、各种有机酸、有机溶剂、强氧化剂以及其它各种强腐蚀质D71F46-161.62.41.76-20～180D371F46-101.01.51.1-20～150D371F46-161.62.41.76-20～150PN1.0MPa聚全氟衬里蝶阀外形尺寸表公称通径DN(mm)标准值参考值LDD1D2fbZ-ΦdD0H4033145110853184-1816014050431601251003204-1820014565461801451203204-1825015580461951601353224/8-18250165100522151801553228-18250180125562452101853248-18300203150562802402103248-23300225200603352952653268-23200*2752506839035032032812-23200*3153007844040036842812-23240*3483507850046042843016-23240*41540010256551548243216-25280*46045011461556553243220-25280*50050012767062058543420-25320*53060015478072568553620-30320*61070016589584080054020-30360*675800190101095090554424-34360*80590020311101050100554628-34380*99510021612201160111555028-34400*1170PN1.6MPa聚全氟衬里蝶阀外形尺寸表公称通径DN(mm)标准值参考值LDD1D2fbZ-ΦdD0H4033145110853184-1820014550431601251003204-1825015065461801451203204-1825016080461951601353228-18250170100522151801553248-18300185125562452101853268-18300210150562802402103288-23200*2302006033529526533012-23200*2852506840535532033212-25240*3253007846041037543412-25240*3603507852047043543816-25280*43040010258052548544016-30280*47545011464058554544420-30320*52550012770565060844620-34320*56560015484077071855420-41360*62070016591084078855424-41360*686800190102095089855424-41380*8159002031120105099855428-41400*101010021612551170111056028-48400*1185订货须知：

    一、①D71F46衬氟蝶阀产品名称与型号②D71F46衬氟蝶阀口径③D71F46衬氟蝶阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定型号，请按型号直接向我们华杨销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门为您审核把关。
