产品详细资料：

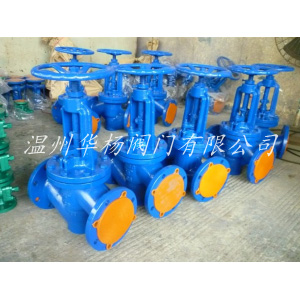

J41F46-16C衬氟法兰截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。截止阀只适用于全开和全关，不允许作调节和节流。

J41F4-10/16、J41F46-10/16衬氟截止阀的介绍：

J41F46-16C衬氟法兰截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。

衬氟截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到Z大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。

【性能参数】

公称通径：DN15～350mm；

公称压力：PN1.0～2.5Mpa；

连接形式：法兰连接；

驱动装置：手动，蜗轮传动，电动，气动；

适用介质：硫酸，氢氟酸，磷酸，氯气，强碱，王水等任意具有强腐蚀性的介质；

设计标准：遵循GB/T12233，GB/T12235，ANSIB16.34；

结构长度标准：遵循GB/T1221，HG/T 3704，ASME B16.10；

压力试验标准：遵循GB/T13927，API598；

J41F4-10/16、J41F46-10/16衬氟截止阀的结构特点：

J41F4-10/16、J41F46-10/16衬氟截止阀主要零件材料：

 J41F4-10/16、J41F46-10/16衬氟截止阀主要技术参数：

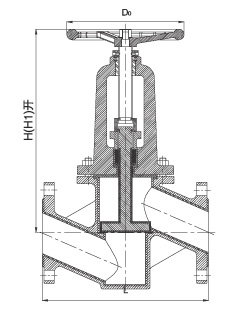

J41F4-10/16、J41F46-10/16衬氟截止阀主要外形尺寸：

测试：
衬里层：电火花检测
试验与检验按GB/T13927标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1

J41F46衬氟截止阀设计特点:
     1.氟塑料全衬里J41F46型直通式截止阀,J45F46型直流式截止阀/J44F46型角式截止阀,具有结构紧凑/启闭灵活/耐腐蚀性能强,行程短（一般为公称通径1/4）等项优点,被广泛应用在石油、化工等管路系统中做截断介质用,但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面.
   2.阀瓣与阀杆设计为一体结构,用以防止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑,使用安全.
3.氟塑料全衬里截止阀可根据所输送介质、客户要求选用内衬里材质,主要有:聚四氟乙烯PTFE/简称F4
聚全氟代乙丙烯FEP/简称F46
可熔性聚四氟乙烯PFA
超高分子量聚乙烯（PE）

订货须知：

    一、①J41F46衬氟截止阀产品名称与型号②J41F46衬氟截止阀口径③J41F46衬氟截止阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华杨销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门为您审核把关。
