焊接截止阀|焊接闸阀

产品详细

 　  用途：城市燃气:燃气输出管道、主干线及个支线供应管道等。

集中供热：大型供热设备输出管线、主干线、支线。

热交换机：管道及各回路启闭。

钢铁厂：各种流体管道、废气排放管道、煤气和热力供应管道、燃料供应管道。

各种工业设备：各种热处理管道、各种工业煤气和热力管道。

特性： 一体式焊接球阀、不会有外部泄露等现象. 由于阀座是有碳纤维增强特氟隆密封及蝶形簧构成的，所以对压力和温度的变化适应能力强，在标注压力和温度范围内部会产生任何泄露。球体的加工过程有 的的计算机检测仪跟踪检测，所以球体的加工 高。

由于阀体材料跟管道材质一样，不会出现应力不均，也不会由于地震及车辆经过地面时而产生变形，管道耐老化。密封圈本体采用含量20%carbon（碳素）的RPTFE材质，保障完全无泄漏（0%）。

直埋式焊接球阀可以直接埋与地下，不用建高大型阀门井，只需在地面上设置小型浅井，大大节省施工费用及工程时间。可根据施工及设计要求，调节阀体的长短和阀杆的高度。球体的加工精度非常精密，操作轻便，无不良干涉。采用 的原材料，能保证PN25以上的压力。

与同类行业的同种规格产品相比，阀体小，而且外形美观。在保证阀门正常操作、使用情况下，使用寿命在15年以上。

安装：所有斯科钢质球阀的末端焊接采用电焊或手工焊接。应避免阀室过热。焊接末端距离不能过短，确保不会将焊接过程产生的热量对密封材料造成破坏。安装过程中应将阀门全部打开。

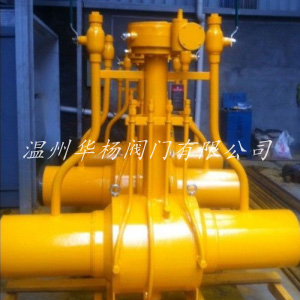

Q367F放散式全焊接球阀参数：

阀门型号：Q367F
连接方式：焊接
产品规格：DN50-1500
工作压力：PN25-PN40
温度范围：-29℃-200℃
产品材质：304、316、316L
适用介质：油、水及非腐蚀性液体

Q367F放散式全焊接球阀应用领域：

城市煤气：煤气输出管道、主干线及各支线供应管道等。
集中供热：大型供热设备输出管线、主干线、支线。
热交换机：管道及各回路启闭。
钢铁厂：各种流体管道、废气择放管道、煤气和热力供应管道、燃料供应管道。
各种工业设备：各种热处理管道、各种工业煤气和热力管道

应用范围：
主要用于石油开采、管道运输及终端分配（其介质如气、油、碳氢化合物、酸性流体、水）、海水处理，化学工业高负荷环境，安全可靠，即使在恶劣环境也是如此。

零件材料：
1、阀体：碳钢ST37.0，A106-B；20号钢
2、球体：不锈钢304或316
3、阀杆：2Cr13
4、阀杆密封：全氟像胶
5、球体密封：RTFE（PTFE+C）

技术参数：
1、通径：DN15~300
2、压力：PN16~40
3、工作温度：-29℃~+200℃
4、Q61F一体式焊接球阀适应介质：石油、汽油、液化天然气、液化石油气体、石油化工、钢铁厂、供热管道等

主要特点：
1、焊接一体球阀由全焊接的阀体和碳增强氟隆密封垫组成，可以在频繁操作，有杂质及化学物质的情况长寿命运行。
   2、焊接一体球阀研磨精细的不锈钢球体可以保证多年开闭自如，运行可靠。
3、采用浮球结构，斜面弹性保证密封圈紧压在球体之上，即使在压力不稳定的情况下，阀门可以保证严密。
4、焊接一体球阀阀杆的防泄漏结构使用两“o"型圈，使阀杆转动自如且密封严密。
5、不需要维护，调整及润滑，易于安装，在低运行费用下长期可靠运行。
6、焊接一体球阀阀杆可以加长、易于保温。
7、操作手柄可以拆下，换向安装。
8、一体式全焊接球阀阀体不含沉重且不可靠的铸件。
9、安装调节机构，非常简便。

1、整体式焊接球阀，不会有外部泄漏等现象：由于阀座是由碳化特氟隆密封环及碟形弹簧构成的，所以对压力和温度的变化适应能力强，在标注压力和温度范围内不会产生任何泄滑。
2、球体的加工过程有 的计算机检测仪跟踪检测，所以球体的加工精度高：由于阀体材料跟管道材质一样，不会出现应力不均，也不会由于地震及车辆经过地面时而产生变形，管道耐老化。
3、密封环本体采用含量25%Carbon(碳素)的RPTFE材质，保障完全无泄漏(0%)。
4、直埋式焊接球阀可以直接埋于地下，不用建高大型阀门井，只需在地面上设置小型浅井，大大节省施工费用及工程时间。
5、可根据管道的施工及设计要求，调整阀体的长短和阀杆的高度。
6、球体的加工精度非常精密，操作轻便，无不良干涉。
7、采用 的原材料，能保PN25以上的压力。
8、与同类行业的同种规格产品相比，阀体小，而且外型美观。
9、在保证阀门正常操作、使用情况下，使用寿命在15年以上。

选用原则：
1、放散式全焊接球阀杆防飞出结构
   当介质通过阀门，阀体中腔的压力可能将阀杆推出。为防止这种情况发生，在阀杆下部设置一凸台结构。这样即使火灾时，填料，止推轴承被烧损或其他原因引起填料等损坏，阀体内的介质压力将使阀杆凸台与阀体上密封紧密接触，防止介质大量从损坏的填料部位处泄露。
2、放散式全焊接球阀防静电装置
   当操作阀门时，由于球体和聚四氟乙烯等非金属材料阀座之间摩擦，会产生静电电荷并聚积在球体行。为防止产生静电火花，特在阀门上设置防静电装置，把产生的静电导出。
3、放散式全焊接球阀防火结构
   本公司浮动球阀阀座采用 结构，当发生火灾时，非金属密封面材料烧毁时，金属环利用弹簧的弹力推动阀座与球体吻合密封，从而阻止火势蔓延和介质外流。（防火结构设计符合API607，JB/T6899和BS755）
4、放散式全焊接球阀中部法兰无外漏结构
   阀体与左体的连接部位是靠垫片密封，为防止由于火灾、高温或震动等因素引起的该处密封泄露，特设计为阀体与左体金属金属接触，形成止口法兰，保证无外漏。
5、放散式全焊接球阀自动泄压结构
当滞留在阀门中腔的介质由于管道系统压力或介质温度等因素引起的变化，从而出现中腔压力异常升高时，中腔介质能依靠本身的推力推动阀座而自动泄压，从而确保阀门的安全。

埋地放散球阀主要用途:

全焊接球阀阀体是由钢管焊接而成。球垫采用强化聚四氟乙烯。阀杆采用防爆设计。温度范围:-60-200℃。全焊接球阀广泛应用于天然气、石油、供热、化工及热电管网等长输管线领域。

1、城市燃气:燃气输出管道、主干线及各支线供应管道等。

2、集中供热:大型供热设备输出管线、主干线、支线。

3、热交换机:管道及各回路启闭。

4、钢铁厂:各种流体管道、废气择放管道、煤气和热力供应管道、燃料供应管道。

5、Q61F一体式焊接球阀用于各种工业设备:各种热处理管道、各种工业煤气和热力管道

订货须知：

    一、①MFQ367F放散式全焊接球阀产品名称与型号②MFQ367F放散式全焊接球阀口径③MFQ367F放散式全焊接球阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华杨销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
