国标阀门您现在的位置: 首页 > 国标阀门

产品详情

详细资料：

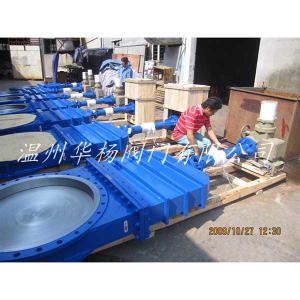

产品说明刀型闸阀国标刀型闸阀

永嘉刀型闸阀超短结构长度，节省材料，可使管路系统整体重量大大减轻。占用有效空间小，

能有效支持管道的强度，可减少管道振动的可能性。闸板选用奥氏体不锈钢，耐腐性能大大提高，

可有效的防止由于闸板腐蚀引起的密封泄漏。配有多回转式电动装置，使阀板作上下直线运动，实现远程控制阀门的打开或关闭，

阀体材质采用铸钢、不锈钢，通径范围：DN50～DN1000，使用温度：≤425℃，公称压力：1.0～1.6MPa。PZ973刀型闸阀应用于化工、

煤炭、制糖、污水、造纸等领域，特别适合于造纸行业在管道上作调节与节流使用。

材质说明

代号	零件名称	材质说明
代号	零件名称	名称	牌号
1	圆螺母	碳素钢	25
2	手轮	灰口铸钢	HT200
3	轴承压盖	碳素钢	35
4	阀杆螺母	铝青铜	ZCuA19Mn2,ZCuA19Fe4Ni4Mn2
4	阀杆螺母	铝黄铜	ZCuZn25A16Fe3Mn3
5	轴承	—	51110
6	阀杆	不锈钢	304,316,2Cr13
7	支架	碳素钢,不锈钢	WCB,CF8等
8	闸板	不锈钢	304,316,304L,316L,2Cr13
9	螺栓螺母	碳素钢	35
10	填料压盖	碳素钢	WCB
11	填料	柔性石墨盘根石棉根增强四氟纤维盘根	—
12	阀体	碳素钢,不锈钢	WCB,CF8（304）,CF3（304L） ,CF8M（316）,CF3M（316L）, 密封座堆焊合金或不锈钢

主要性能规范

公称压力PN(MPa)	壳体试验(MPa)	密封试验(MPa)	适用介质
1.0	1.5	1.1	烟气,灰,渣水混合物,空气混合物
1.6	2.4	1.8	烟气,灰,渣水混合物,空气混合物

主要外型及连接尺寸

公称压力	DN	L	D1	D2	H	D0	L0	L1	L2	N-M	电装型号	电机功率	公称转矩	重量
0.6 MPa	50	50	90	110	370	365	283	326	219	4-M12	DZ10	0.25	100	52.3
	65	50	110	130	460	365	283	326	219	4-M12	DZ10	0.25	100	53
	80	50	125	150	590	365	283	326	219	4-M16	DZ10	0.25	100	55
	100	50	145	170	780	365	283	326	219	4-M16	DZ10	0.25	100	57.4
	125	50	175	200	950	365	283	326	219	8-M16	DZ10	0.25	100	62
	150	60	200	225	980	365	283	326	219	8-M16	DZ10	0.25	100	71.3
	200	60	255	280	1053	365	283	371	219	8-M16	DZ15	0.37	150	80.5
	250	70	310	335	1060	365	283	371	219	12-M16	DZ20	0.37	200	99.6
	300	80	362	395	1230	365	283	371	219	12-M20	DZ20	0.37	200	122.7
	350	90	412	445	1250	365	283	371	219	12-M20	DZ30	0.55	300	148
	400	100	462	498	1767	365	283	371	219	16-M20	DZ30	0.55	300	158
	450	120	518	550	1920	560	365	470	310	16-M20	DZ45	1.5	450	224
	500	130	568	600	2010	560	365	470	310	16-M20	DZ45	1.5	450	241
	600	140	670	705	2110	560	365	470	310	20-M22	DZ60	2.2	600	335
1.0 MPa	50	50	100	125	370	365	283	326	219	4-M16	DZ10	0.25	100	54
	65	50	120	145	460	365	283	326	219	4-M16	DZ10	0.25	100	60
	80	50	135	160	590	365	283	326	219	4-M16	DZ10	0.25	100	62
	100	50	155	180	780	365	283	326	219	8-M16	DZ10	0.25	100	66
	125	50	185	210	950	365	283	326	219	8-M16	DZ10	0.25	100	76
	150	60	210	240	980	365	283	371	219	8-M20	DZ15	0.37	150	84
	200	60	265	295	1053	365	283	371	219	8-M20	DZ20	0.37	200	106
	250	70	320	350	1060	365	283	371	219	12-M20	DZ20	0.37	200	120
	300	80	368	400	1230	365	283	371	219	12-M20	DZ30	0.55	300	218
	350	90	428	460	1250	365	283	371	219	16-M20	DZ30	0.55	300	230
	400	100	482	515	1767	560	365	470	310	16-M22	DZ45	1.5	450	297
	450	120	532	565	1920	560	365	470	310	20-M22	DZ45	1.5	450	369
	500	130	585	620	2010	560	365	470	310	20-M22	DZ60	2.2	600	420
	600	140	685	725	2110	560	365	470	310	20-M27	DZ60	2.2	600	520
1.6 MPa	50	65	100	125	370	365	283	326	219	4-M16	DZ10	0.25	100	650
	65	65	120	145	460	365	283	326	219	4-M16	DZ10	0.25	100	65
	80	70	135	160	590	365	283	326	219	8-M16	DZ10	0.25	100	68
	100	70	155	180	780	365	283	326	219	8-M16	DZ10	0.25	100	74
	125	70	185	210	950	365	283	326	219	8-M16	DZ10	0.25	100	77
	150	80	210	240	980	365	283	371	219	8-M20	DZ15	0.37	150	96
	200	80	265	295	1053	365	283	371	219	12-M20	DZ20	0.37	200	114
	250	94	320	355	1060	365	283	371	219	12-M22	DZ20	0.37	200	135
	300	98	375	410	1230	365	283	371	219	12-M22	DZ30	0.55	300	230
	350	100	435	470	1250	365	283	371	219	16-M22	DZ30	0.55	300	251
	400	110	485	525	1767	560	365	470	310	16-M27	DZ45	1.5	450	130
	450	120	545	585	1920	560	365	470	310	20-M27	DZ45	1.5	450	378
	500	130	608	650	2010	560	365	470	310	20-M30	DZ60	2.2	600	435
	600	140	718	770	2110	560	365	470	310	20-M36	DZ60	2.2	600	530

电动装置参数电源：AC380V、50HZ。标准型：标准型产品具有防尘、防雨水的外壳保护能力、保护等级IP65，可直接用于户外。防水型：产品具有防尘、防浸水（IP67）的外壳防护等级。防爆型（EX）：防爆等为DⅡ BT4/DⅡ CT4（不含乙炔）。环境温度：-20℃~40℃ 可选：配电气控制器特点 1、启闭迅速，平衡可靠，自动化程度高。 2、安装高度及位置不受限制。 3、采用防爆型电动装置，在易燃易爆，甚Z有毒气体环境中可以正常工作。 4、配有手动，万一供电间断，可以手动操作开启或关闭阀门，有效控制介质，防止事故发生。

执行标准
设计按JB／T869l-1998 MSS SP-81
法兰按GB／T9113．1-2000
结构长度按GB／T1-5188．2-94
试验和验收按GB／T13927

订货须知：

一、①刀型闸阀产品名称与型号②刀型闸阀口径③刀型闸阀是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定型号，请按型号直接向我们华杨销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门为您审核把关。
