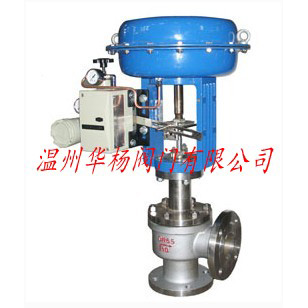

KHAA角式调节阀技术参数和性能:

阀体型式:单座铸造球形角阀

公称通径:40~200mm

公称压力:PN 1.6、4.0、6.4Mpa,ANSI 125、150、300、600,JIS 10、16、20、30、40K

连接形式:法兰式: FF RF RJ LG,标准按ANSI B16.5；JIS ,JB/T79.1凸面、JB/T79.2凹凸面

材料:HT200 ZG25 ZG1Cr18Ni9，ZG0Cr17Ni12Mo2 1.25Cr0.5Mo 5.0Cr0.5Mo,SCPH21 SCPH61 Ti

  上阀盖:常 温 型（P）：-17 ~ 230℃,伸长Ⅰ型（E1）：-45~ -17℃, 230 ~ 566℃,伸长Ⅱ型,焊接式 （E2W）：-196 ~ -100℃

压盖形式:螺栓压紧式

     填料:V型聚四氟乙烯填料，含浸聚四氟乙烯石棉填料，石棉编织填料。

KHAA角式调节阀阀内组件:

阀芯型式:上导向单座柱塞型阀芯

流量特性:高精度流量特性,高容量流量特性,司太莱堆焊：快开阀芯

    材料:1Cr18Ni9Ti、0Cr17Ni12Mo2堆焊司太莱合金

KHAA角式调节阀执行机构:

    型式:HA薄膜执行机构

膜片材料:乙丙橡胶夹尼龙

弹簧范围:0.02～0.1，0.08～0.24MPa

供气压力:0.28、0.3、0.35、0.4MPa

气源接头:Rc1/4

环境温度:-30～+70℃

阀作用形式:气开式或气关式（注：也可配用VA5、VA6和VP 执行机构）

    附件:定位器、手轮机构、气动阀位传送器。

KHAA角式调节阀性能：　

  泄漏量:符合标准ANSI B16.104-Ⅲ级,小于额定Cv的0.1%

    回差:1%(带定位器)

    线性:±1%(带定位器)

可调范围:50∶1

订货须知：（国家标准）

一、A:KHAA角式调节阀产品名称、KHAA角式调节阀产品型号、KHAA角式调节阀公称通径B:运用介质及温度、压力范围C:是否有附件、实验检验标准、交货期、特殊要求等事宜、以便我们的为您正确选型。

二、若已经由设计单位选定我公司的型号，请您根据阀门的参数直接与我们销售中心订购。

三、当您使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的 工程师会专心为您审核与分析。
