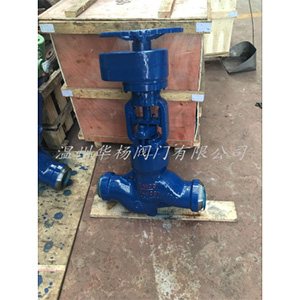

‍【J461Y焊接截止阀-产品说明】

J461Y焊接截止阀是带散热装置的启闭装置、采用对焊方式与管道焊接，适用于高温高压场合。焊接截止阀主要技术参数：公称压力：16、25、32MPa 适用温度:425℃ 450℃ 500℃ 540℃，焊接截止阀主要用于钢铁、冶金、电厂、热电等企业。

【J461Y焊接截止阀-主要零件材料】

1.阀体和阀盖连接形式：PN10-64采用栓接阀盖；PN64-320采用自压密封式阀盖。

2.阀杆螺母：通常情况下，阀杆螺母材料采用ASTM A439 D2，同时可以根据用户要求采用铜合金等材料，对于大口径的截止阀，装滚动轴承，可以有效减小截止阀的开启力矩使阀门可以轻松开关。
   3.阀杆设计：采用整体锻造工艺制成，按照标准要求确定Z小直径。
   4.阀盖垫片形式：PN10-64截止阀采用不锈钢石墨缠绕垫片；PN100截止阀可用不锈钢石墨缠绕垫片也可采用金属环垫片；PN160截止阀可采用金属环垫片，PN320截止阀采用自压密封金属环。
   5.截止阀结构特点：栓接阀盖，明杆支架和升降式阀杆金属封面。
   6.上密封座设计：我公司提供的所有截止阀都有倒密封设计，通常情况下，碳钢截止阀的阀座设计采用分离式倒密封结构，不锈钢截止阀的倒密封面非常可靠。虽然按照标准API600中有倒密封，但这不作为在带压情况下更换填料的依据。
   7.填料密封：通常采用成型柔性石墨作为填料材料，可根据用户需求提供PTFE或者复合填料材料。填料与填料函接触的表面粗糙度为3.2u m，可以保证阀杆与填料接触面接合紧密但是旋转自如，经过精密的机械加工的阀杆密封面粗糙度0.8u m可以保证阀杆可靠的密封。
8.阀座：碳钢截止阀阀座通常采用锻钢材料，阀座密封面可根据客户需求喷焊硬质合金，NPS≤10″的截止采用分离式螺纹旋入式阀座，如果用户需要焊阀座结构也可提供；NPS≤12″截止阀采用焊阀座结构；不锈钢截止阀的阀座一般采用整体式或者在本体上焊硬质合金后直接加工阀座。如果用户有需求，不锈钢截止阀阀座也可采用分离式螺纹旋入式和焊接阀座结构。

主要尺寸及重量

注：DN50为两种型号。

J61Y-P55/100V、P55/140V、P55/170V J61Y-P57/100V、P57/140V、P57/170V

铬钼钒钢高压电站截止阀的特点

1)铬钼钒钢高压电站截止阀结构比铬钼钒钢高压电站闸阀简单，制造与维修都较方便。
(2)密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。
(3)启闭时，阀瓣行程小，因而截止阀高度比电站闸阀小，但结构长度比闸阀长。
(4)铬钼钒钢高压电站截止阀启闭力矩大、启闭较费力，启闭时间校长。
(5)流体阻力大，因铬钼钒钢高压电站截止阀阀体内介质通道较曲折，流体阻力大，动力消耗大。

温州华扬阀门有限公司系列产品为：高温高压阀，电站阀，调节阀，非标阀，球阀，闸阀，截止阀，特殊阀门等。

订货须知：

    一、①J461Y正齿轮截止阀产品名称与型号②J461Y正齿轮截止阀口径③J461Y正齿轮截止阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华杨销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
