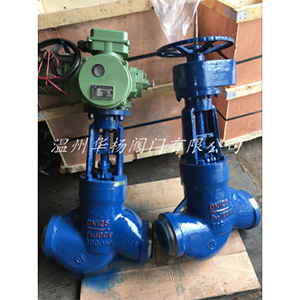

详细资料：
焊接连接的截止阀适用于公称压力PN20.0~32.0MPa及P54100V~P57170V，工作温度≤540℃（其中P57170V工作温度为
570℃）的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸汽、等。操作方式
有：手动、齿轮传动、电动等。
阀门材质：锻钢12Cr1MoV,铸钢20CrMoV等高温材料
阀门标准：JB/T3595
电站截止阀截止阀是一种常用的截断阀，主要用来接通或截断管路中的介质，一般不用于调节流量。截止阀适用的压力、温度范围很大，但一般用于中、小口径的管道。
截止阀的主要优点：
1）与闸阀相比，截止阀的结构较简单，制造与维修都较方便。
2）密封面不易磨损、擦伤，密封性较好，寿命较长。
3）启闭时阀瓣行程较小，启闭时间较短，阀门高度较小。
主要特点及用途
①阀门与管路连接采用焊接式结构，安装方便，无泄漏。
②密封面不易磨损、擦伤、密封性能好、寿命长。
③结构紧凑、启闭性好、高度小、维修方便。
④适用于水、蒸汽、油品管路上，具有耐高温、耐高压的特点。
⑤多种结构形式，便于用户选择。
| 标准与规范 |
| 设计与制造结构长度压力-温度等级试验与检验E101JB/T3595DL/T531E101JB2766GB/T15188.1E101JB/T3595E101、JB/T9092 |
| 性能规范 |
| 型 号PN(Mpa)试验压力(Mpa)适用温度(℃)适用介质强度试验密封试验J61Y-20020.03022≤425水、油品、蒸汽J61Y-25025.037.527.5J61Y-32030.04835.2J61Y-P54100VP54100V3011≤540J61Y-P54140VP54140V4215.4J61Y-P54170VP54170V4818.7J61Y-P57170VP57170V6318.7≤570 |
| 主要外形尺寸及连接尺寸 |
| 型号公称通径DN(mm)主要外形尺寸及连接尺寸 (mm)重量(Kg)dLHD0J61Y-2005055350497320-100109600806640-J61Y-25010101202301403.720191502721806.7252218030824011.2322618030824011.8403625049332036.3504225049332036.36556420775460120806447084851015010084560910560240J61Y-P54100V10121201701602.520231502702009.225271802702009.3323218036524015403625049332038504535058032074.76557.6420602360105807447066050011510084560910560250J61Y-320J61Y-P54140V10101202301403.720191502721806.7252218030824011.2322618030824011.8403625049332036.3504225049332036.3656042089556020080804701085700280100965601045700340J61Y-P57170V10101202301403.720191502721806.7252218030824011.2322618030824011.8403625049332036.3504225049332036.365604201155610500807447013159007501008856014759001000 |
型号 | 公称通径 | 主要外形尺寸及连接尺寸 (mm) | 电装型号 | 重量 | ||||
d | L | L1 | L2 | H | ||||
J961Y-250 | 20 | 19 | 150 | 363 | 197 | 576 | DZW15 | 47.4 |
25 | 22 | 180 | 363 | 197 | 590 | DZW15 | 51.7 | |
32 | 26 | 180 | 363 | 197 | 606 | DZW15 | 52.1 | |
40 | 36 | 250 | 363 | 197 | 722 | DZW20 | 70 | |
50 | 42 | 250 | 363 | 197 | 722 | DZW30 | 72.8 | |
50 | 42 | 350 | 363 | 197 | 722 | DZW30 | 80 | |
65 | 56 | 420 | 437 | 277 | 1060 | DZW45 | 230 | |
80 | 80 | 470 | 526 | 283 | 1280 | DZW90 | 270 | |
100 | 84 | 560 | 526 | 283 | 1290 | DZW90 | 310 | |
J961Y-320 | 20 | 19 | 150 | 363 | 197 | 576 | DZW15 | 47.4 |
25 | 22 | 180 | 363 | 197 | 590 | DZW15 | 51.7 | |
32 | 26 | 180 | 363 | 197 | 606 | DZW15 | 52.1 | |
40 | 36 | 250 | 363 | 197 | 722 | DZW20 | 70 | |
50 | 42 | 250 | 363 | 197 | 722 | DZW30 | 72.8 | |
50 | 42 | 350 | 363 | 197 | 722 | DZW30 | 80 | |
65 | 60 | 420 | 526 | 283 | 1140 | DZW90 | 340 | |
80 | 80 | 470 | 526 | 283 | 1350 | DZW120 | 460 | |
100 | 96 | 560 | 554 | 309 | 1500 | DZW180 | 610 | |
J961Y-P57170V | 20 | 19 | 150 | 363 | 197 | 576 | DZW15 | 47.4 |
25 | 22 | 180 | 363 | 197 | 590 | DZW15 | 51.2 | |
32 | 26 | 180 | 363 | 197 | 606 | DZW15 | 52.1 | |
40 | 36 | 250 | 363 | 197 | 722 | DZW20 | 70 | |
50 | 42 | 250 | 363 | 197 | 722 | DZW30 | 72.8 | |
50 | 42 | 350 | 363 | 197 | 722 | DZW30 | 80 | |
65 | 60 | 420 | 526 | 283 | 1543 | DZW90 | 785 | |
80 | 74 | 470 | 526 | 283 | 1790 | DZW120 | 1089 | |
100 | 88 | 560 | 554 | 309 | 1890 | DZW180 | 1450 | |
| 结构优势与特点 |
| 1、产品设计制造按E101和JB/T3595-93标准的规定，结构合理，性能优良，造型美观。 2、阀门中腔采用压力自紧式密封结构，密封性能好。支管两端为焊接结构，焊接坡口可按标准或用户要求配接。 3、阀瓣、阀座密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温、抗擦伤性能好、使用寿命长。 4、阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性。 5、阀盖填料函深度合理，填料加缓蚀剂，密封可靠。 6、阀门具有倒密封结构，保证阀门开启运行时，不经阀杆外漏。 7、电动截止阀配有DZW系列阀门电动装置，具有壳体小，重量轻，功能全，外形美等特点，并可与程控电脑配套使 用，也可按用户要求选配电动装置。 |
订货须知：
一、①J961Y-P54170V电站截止阀产品名称与型号②J961Y-P54170V电站截止阀口径③J961Y-P54170V电站截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号，请按型号直接向我们华杨销售部订购。 三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
