产品特点：

自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。
压力分段范围细且互相交叉，调节精度高。
压力设定值在运行期间可连续设定。
对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。
橡胶膜片式检测，执行机构测精度高、动作灵敏。
采用压力平衡机构，使调节阀反应灵敏、控制 。

ZZY自力式压力调节阀无需外加能源，利用被调介质自身能量为动力源引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前(或阀后)压力稳定。具有动作灵敏，密封性好，压力设定点波动力小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。

本系列产品有单座(ZZYP)、套筒(ZZYM)、双(ZZYN)、三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64；阀体口径范围DN20～300；泄漏量等级有II级、IV级和VI级三档；流量特性为快开；压力分段调节从15～2500Kpa。可按需要组合满足用户工况要求。

外形尺寸与重量

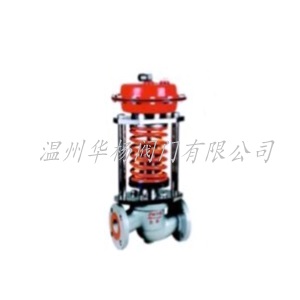

ZZY自动式压力调节阀型号ZZY

产品特点

◇　自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。
   ◇　压力分段范围细且互相交叉，调节精度高。
◇　压力设定值在运行期间可连续设定。
◇　对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。
◇　橡胶膜片式检测，执行机构测精度高、动作灵敏。
◇　采用压力平衡机构，使调节阀反应灵敏、控制 。

主要零件材料

◇　阀体：ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti
◇　阀芯：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
◇　阀座：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
◇　阀杆：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
◇　膜盖：A3、A3钢涂四氟乙烯 不锈钢
◇　填料：丁腈、乙炳、氟、耐油橡胶

连接标准

◇　法兰标准：铸法法按BG9113-88、JB/79-94
◇　法兰密封面型式：PN16凸面
◇　PN40、64为凹凸、阀体为凹面
◇　结构长度按BG12221-98
◇　执行机构信号接口：内螺纹M16×1.5

订货须知

订货时请用户提供以下资料：
◇　调节阀名称、型号
◇　公称通径（mm）
◇　公称压力（Mpa）
◇　阀前、后压力
◇　额定流量系数（Kv）
◇　固有流量特性
◇　介质名称及状态
◇　工作温度及范围
◇　整机作用方式
◇　阀体、阀内件及填料材质
◇　所配附件
◇　阀全法兰标准
◇　其他特殊要求

□结构与原理

ZZY型自力式压力调节阀由检测执行机构、阀本体、取压管与阀前(后)接管组成。其结构见图一
