仪表阀您现在的位置: 首页  > 仪表阀

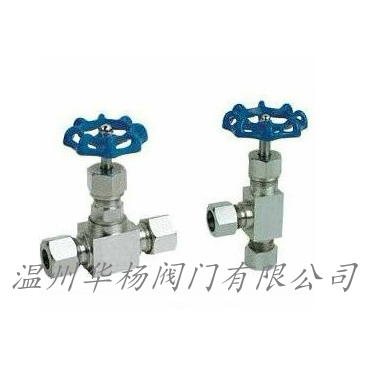

J91W卡套针型阀

产品详情

详细资料:

卡套针型阀,J91W卡套针型阀具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点,是电站、炼油、化工装置和仪表测量管路中的一种 连接方式的阀门。

公称压力:0.6Mpa﹑32Mpa适用温度:≤200℃425
适用介质:油﹑水﹑气等非腐蚀性或有腐蚀性介质。

 制造标准:GB/T12224-2005 JB/T7747-1995

J91W卡套针型阀性能规范及工况

卡套针阀型号

公称压力(MPa)

试验压力 (MPs)

工作压力(MPa)

工作温度()

适用介质

壳体

密封(液)

密封(气)

J91W-16

1.6

2.4

1.76

0.6

1.6

p220

油﹑水﹑气等多种非腐蚀性或腐蚀性介质

J91W-40

4.0

6.0

4.4

0.6

4.0

J91W-160

16.0

24.0

17.6

0.6

16.0

C425

J91W-320

32.0

48.0

35.2

0.6

32.0

J91W卡套针型阀零部件材料

序号

零件

材料

标准

1

手柄

1Cr18Ni9Ti

2

顶丝

SCM435

DIN916-1980

3

压盖

4Cr13

GB12233

*4

阀杆

316

GB12233

5

垫片

316

GB12233

*6

密封圈

RPTFE

HG2-535

*7

导向座

316

GB12233

*8

衬垫、衬环

316

GB12233

*9

密封帽

RPTFE

HG2-535

10

背母

316

GB12233

*11

阀体

316

GB12233

*12

前卡套

316L

GB12233

13

后卡套

316

GB12233

14

螺帽

316

GB12233

J91W卡套针型阀连接尺寸

订购编号

连接管T

d

l

L

h

H

S

W

安装孔径

Z大闭合厚度

尺寸

OD

Kpa-1

1/8

3.17

1.5

23

60

13

50

4

32

14mm

4

Kpa-2

3mm

3mm

1.5

23

60

13

50

4

32

14mm

4

Kpa-3

4mm

4mm

1.5

23

60

13

50

4

32

14mm

4

Kpa-4

1/4

6.35mm

4.3

24.5

63

13

50

4

32

14mm

4

Kpa-5

6mm

6mm

1.3

24.5

63

13

50

4

32

14mm

4

Kpa-6

8mm

5mm

4.3

25

65

13

50

4

32

14mm

6.5

Kpa-7

3/8

9.52mm

6.3

26

67

13

50

4

32

14mm

6.5

Kpa-8

10mm

10mm

6.3

26

67

13

50

4

32

14mm

6.5

Kpa-9

1/2

12.7mm

6.3

26.5

73.5

16.5

58

4

45

19.2mm

6.5

Kpa-10

12mm

12mm

6.3

26.5

73.5

16.5

58

4

45

19.2mm

6.5

结构特征

1. 截门形:关闭件沿着阀座中心移动。
2. 闸门形:关闭件沿着垂直阀座中心移动。
3. 旋塞和球形:关闭件是柱塞或球,围绕本身的中心线旋转。
4. 旋启形:关闭件围绕阀座外的轴旋转。
5. 碟形:关闭件的圆盘,围绕阀座内的轴旋转。
6. 滑阀形:关闭件在垂直于通道的方向滑动。
按结构种类分主要有:
旋塞阀、闸阀、截止阀、球阀—用于开启或关闭管道的介质流动。
止回阀(包括底阀)—用于自动防止管道内的介质倒流。
节流阀—用于调节管道介质的流量。
蝶阀—用于开启或关闭管道内的介质。也可作调节用。
安全阀—用于锅炉、容器设备及管道上,当介质压力趔过规定数值时,能自动排除过剩介质压力,保证生产运行安全。
减压阀—用于自动降低管道及设备内介质压力。系使介质经过阀瓣的间隙时,产生阻力造成压力损失,达到减压目的。
疏水器—用于蒸汽管道上自动排除冷凝水,防止蒸汽损失或泄漏。

产品用途

1. 开断用:用来接通或切断管路介质,如截止阀、闸阀、球阀、蝶阀等。
2. 止回用:用来防止介质倒流,如止回阀。
3. 调节用:用来调节介质的压力和流量,如调节阀、减压阀。
4. 分配用:用来改变介质流向、分配介质,如三通旋塞、分配阀、滑阀等。
5. 安全阀:在介质压力超过规定值时,用来排放多余的介质,保证管路系统及设备安全,如安全阀、事故阀。
6. 其他特殊用途:如疏水阀、放空阀、排污阀等。
按用途和作用分类
截断阀类——主要用于截断或接通介质流。包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、针型仪表阀等。 调节阀类——主要用于调节介质的流量、压力等。包括调节阀、节流阀、减压阀等。
止回阀类——用于阻止介质倒流。包括各种结构的止回阀。
分流阀类——用于分离、分配或混合介质。包括各种结构的分配阀和疏水阀等。
安全阀类——用于介质超压时的安全保护。包括各种类型的安全阀。

J91W卡套针型阀工作原理:

在卡套螺母拧紧一又四分之一转的过程中,接头内部依次完成下面设计好的动作。

1.通过螺纹机械式推进,卡套螺母向前运动推动后卡套向前,同时后卡套推动前卡套向前运动。

2.接头本体的 向内挤压前卡套。

3.前卡套消除它的内径与管子外径间的公差。

4.随着后卡套的推进,前卡套向前向内动作,后端抬起,与接头本体斜面形成密封。

5.随着管子更大的变形和本体斜面与前卡套接触面的增大,更大的阻力迫使后卡套向内动作,从而在管子上形成第二道牢固的支撑。

6.在卡套螺母拧紧一又四分之一转,它前进了1/16inch(1.52mm),接头完成了密封,抱紧管子的作用。

订货须知:

    一、①J91W卡套针型阀产品名称与型号②J91W卡套针型阀口径③J91W卡套针型阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号,请按型号直接向我们华扬销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。
