详细资料:
高温高压截止阀设计与制造标准:
●设计与制造:GB/T12223-89
●焊接尺寸:JB/T 1751-75
●结构长度:GB12221
●检验与实验:GB/T13927
高温高压截止阀主要零件材料Materials for main parts
零件名称 Part name | 阀杆、阀盖、螺栓Body,Bonnet bolt | 阀杆、阀瓣密封圈Stem,Disc,Gasket | 填料 | 垫片 | 手柄 |
J61Y-170V | 铬镍不锈钢Cr.NiStainlesss steel | 不锈钢 | 聚四氧乙稀、柔性石墨PTEF,Soft graphite | 橡胶石棉板Latex asbestos | 碳钢 |
高温高压截止阀主要性能规范Chief property and specifieation
型号 | 公称压力 | 试验压力PS(MPs) | 工作压力(MPa) | 工作温度(℃) | 适用介质Applicable | ||
壳体Shell | 密封 | 密封 | |||||
J61Y-170V | 24.0 | 7.0 | 17.6 | 0.6 | 17.0 | V≤570℃ | 电站、石油气、水、油品等 |
FJ61Y-160p | 24.0 | 16.0 | 17.6 | 0.6 | 16.0 | P≤200℃ | |
T61Y-320 | 24.0 | 16.0 | 17.6 | 0.6 | 16.0 | C≤200℃ |
高温高压截止阀主要外形及连接尺寸Main external and connecting dimensions(mm)
公称直径DN(mm)Nominal Diameter | 管螺纹RC Source loint | 尺寸Dimensions | 重量(Kg) | ||||
Do | L | H | Hi | d | |||
6 | 3/4 | 80 | 78 | 100 | 110 | 6 | 1.20 |
10 | 1 | 80 | 120 | 100 | 110 | 8 | 1.50 |
15 | 11/4 | 100 | 130 | 120 | 130 | 12 | 1.70 |
20 | 2 | 12000 | 145 | 150 | 165 | 15 | 2.60 |

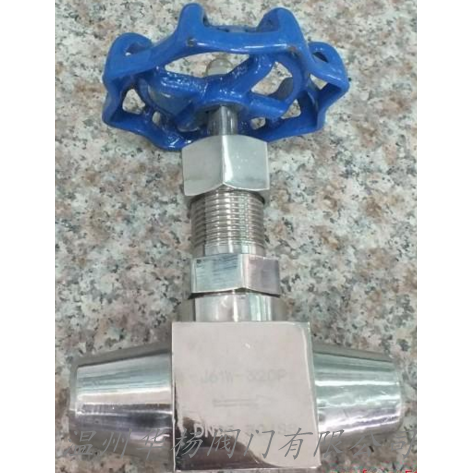

J61Y焊接式针型截止阀适用于国防、科研、航天、电子、机械、冶金、石油,化工,能源、环保、制冷、食品等领域。
针型阀是一种可以 调整的阀门,用途较广,比如火焰切割用的割距,调整火焰温度的旋钮就是针型阀。仪表针型阀是仪表测量管路系统中重要组成部分,主要有截止阀和球阀,其功用是作开启或切断管道通路用。针型阀的阀芯就是一个很尖的圆锥体,好象针一样插入阀座,由此得名。
任何阀门的作用都是为了切断流体,根据阀芯的不同,可以分为截止阀、闸阀、旋塞阀、球阀、蝶阀、针型阀等等。针型阀能比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封。针型阀与压力表配合使用是Z合适的了,一般的针型阀形都做成螺纹连接。公称压力:PN2.5
PN4 PN6.4 PN16 PN32Mpa,公称通径:DN5~DN25 适用介质:油﹑水﹑气等多种非腐蚀性或腐蚀性介质,适用温度:-20℃~+440℃ -70℃~-240℃ ≤540℃ ≤570℃等,制造材料:20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等。
适用介质:水、油品、蒸汽、石油气等。其他技术参数备注:
(1)针型阀价格由口径、材质、压力的不同而异,恕不公布价格!
(2)连接形式:法兰、丝扣(内螺纹)、外螺纹、卡套、焊接
(3)传动方式:手动
(4)口径从DN06-DN40;压力从1.0MPA-50MPA;温度-20℃-570℃
(5)材质有:碳钢、不锈钢、及其他特殊钢;
订货须知:
一、①J61Y焊接式针型截止阀产品名称与型号②J61Y焊接式针型截止阀口径③J61Y焊接式针型截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号,请按型号直接向我们华扬销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。
