详细资料:

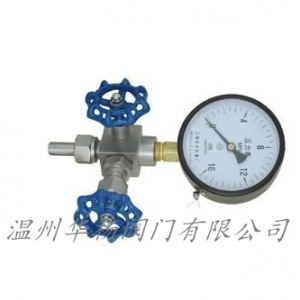

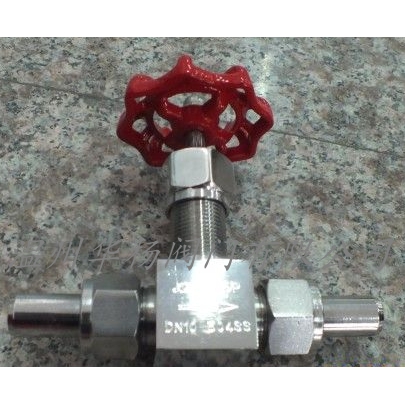

外螺纹针型阀又名外螺纹截止阀、外螺纹仪表阀,阀门端的外螺纹与设备端的内螺纹连接,或者是阀门端的焊接接头直接与设备端的焊接接头对焊,安装拆卸方便、连接紧固,是仪表测量管路系统中作开启或切断管路作用。外螺纹带活接针型阀是一种可以 调整的阀门,密封性能好,一般适用于较小流量,较高温高压的气体或者液体的介质,也适合与压力表配合使用。
J23W外螺纹针型阀主要零部件材料
零件名称 | 阀杆、阀盖 | 阀杆、阀瓣 | 填料 |
J23W-16P | 铬镍不锈钢 | 铬镍不锈钢 | 聚四氟乙稀、柔性石墨 |
J23W-160 | 碳钢 | 铬不锈钢 |
主要性能规范
型号 | 公称压力(MPa) | 试验压力(MPa) | 工作压力(MPa) | 工作温度(℃) | 适用介质 | ||
壳体(MPa) | 密封 | 密封(气) | |||||
J23W -16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤540℃ | 液化石油气水、 酸、蒸汽、油品等 |
J23W 40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
J23W-160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C≤425℃ | |
J23W -320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 |
主要外型及连接尺寸
公称直径(mm) | 尺 寸 | 重量(Kg) | ||||||
Do | D1 | D2 | L | H1 | H2 | M | ||
6 | 65 | 14 | 6 | 140 | 96 | 106 | 20×1.5 | 0.9 |
10 | 80 | 18 | 10 | 160 | 115 | 125 | 24×1.5 | 1.18 |
15 | 100 | 22 | 15 | 180 | 122 | 132 | 30×2 | 2.0 |
20 | 110 | 28 | 18 | 220 | 156 | 166 | 36×2 | 3.5 |
25 | 140 | 33 | 22 | 230 | 169 | 180 | 39×2 | 4.3 |
J23W外螺纹针型阀技术规范:
工作压力:≤6000PSI;
使用温度:-29℃~+570℃;
规格尺寸:¢4~¢25;
连接形式:接管对焊连接、外螺纹;
结构特征:锥面密封,活动阀瓣;
阀体材质:碳钢、不锈钢、铬钼钢等;
适用介质:水、油、气等腐蚀性与非腐蚀性介质;
制造标准: GB/T12224-2005、JB/T7747-1995;
阀门检测及试验标准:GB/T13927-1992;
订货须知:
一、①J23W外螺纹针型阀产品名称与型号②J23W外螺纹针型阀口径③J23W外螺纹针型阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号,请按型号直接向我们华扬销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。
