详细资料:

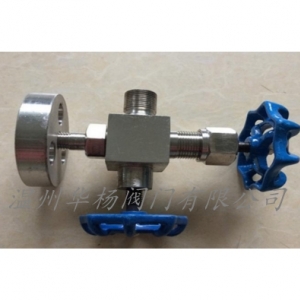

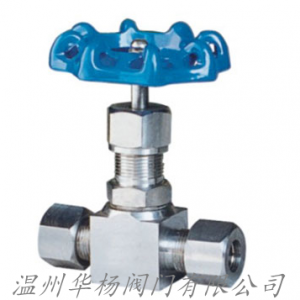

针型阀是仪表测量管路系统中重要组成部分,主要有截止阀和球阀,其功用是作开启或切断管道通路用。卡套式仪表阀门具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点,是电站、炼油、化工装置和仪表测量管路中的一种 连接方式的阀门。针形截止阀的密封性良好,使用寿命长,即使密封面损坏后,也只需要更换易损零件,即可继续使用。安装时应使介质的流向与阀体上的箭头方向一致。手动截止阀、球阀可安装在管路的任何位置上。
作用:开启或切断管道中的流体介质
适用介质:水、油品、蒸汽、石油气等。
应用:针型阀是一种可以 调整的阀门,用途较广,比如火焰切割用的割距,调整火焰温度的旋钮就是针型阀。仪表针型阀是仪表测量管路系统中重要组成部分。

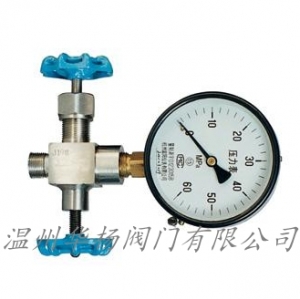

优点:针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.针型阀形与压力表配合使用是Z合适的了.一般的针型阀形都做成螺纹连接。
技术规范:
☆工作压力:≤10000PSI;
☆使用温度:-29℃~+570℃;
☆规格尺寸:¢6~¢50;
☆连接形式:内螺纹;
☆结构特征:锥面密封;
☆阀体材质:碳钢、不锈钢、铬钼钢等;
☆适用介质:水、油、气等腐蚀性与非腐蚀性介质;
☆制造标准: GB/T12224-2005、JB/T7747-1995;
☆阀门检测及试验标准:JB/T9092-1999;

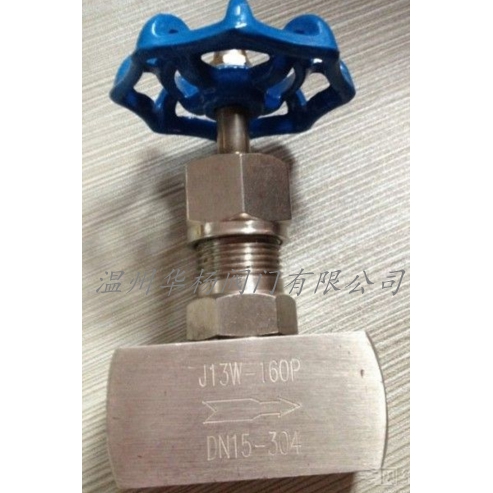

J13W内螺纹针型阀主要性能规范:
型号Type | 公称压力(MPa) | 试验压力PS(MPs) Test pressure | 工作压力(MPa) | 工作温度(℃) | 适用介质Applicable | ||
壳体Shell | 密封(液)Seal | 密封(气)Seal | |||||
J13W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | p≤200℃ | 液化石油气水、油品等 |
J13W-40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
J13W-160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C≤425℃ | |
J13W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 |
J13W内螺纹针型阀主要外形及连接尺寸:
公称直径DN(mm) | 管螺纹Rc Source ioint | 尺 寸 Dimensions | 重量(Kg)Weight | ||||
Do | L | H | Do | M | |||
6 | 1/4 | 60 | 58 | 85 | 60 | 1/4 | 0.63 |
10 | 3/8 | 60 | 58 | 87 | 60 | 3/8 | 0.65 |
15 | 1/2 | 65 | 60 | 87 | 70 | 1/2 | 0.8 |
20 | 3/4 | 70 | 70 | 100 | 80 | 3/4 | 1.07 |
25 | 1 | 80 | 78 | 110 | 100 | 1 | 1.8 |
32 | 11/4 | 100 | 102 | 130 | 110 | 11/4 | 5.0 |
J13W内螺纹针型阀主要零件材料:
零件名称Part name | 阀杆、阀盖Stem.Bonnet | 阀杆、阀瓣Stem,Disc | 填料Packing |
J13W-16P | 铬镍不锈钢 | 铬镍不锈钢 | 聚四氧乙稀、柔性石墨PTEF,Soft graphite |
J13W-160、J13W-40 | 碳钢 High grade carbon steel | 铬不锈钢Cr.Staininliss steel |
针型阀技术参数备注:
(1)针型阀价格由口径、材质、压力的不同而异,恕不公布价格!
(2)连接形式:法兰、丝扣(内螺纹)、外螺纹、卡套、焊接
(3)传动方式:手动
(4)口径从DN06-DN40;压力从1.0MPA-50MPA;温度-20℃-570℃
(5)材质有:碳钢、不锈钢、球墨铸铁、灰铸铁及其他特殊钢;
订货须知:
一、①J13W高压内螺纹针型阀产品名称与型号②J13W高压内螺纹针型阀口径③J13W高压内螺纹针型阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号,请按型号直接向我们华扬销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。
