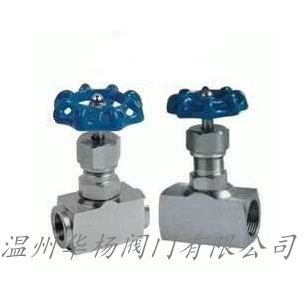

L21W针型节流阀

产品详情

详细资料:

L21W针型节流阀结构特征:

        针型节流阀的特征包含结构简略、易于修补、制构成本贱价等,但节流阀的调度精度不高,难以作为调度阀门运用,一同由于阀门内阀瓣和阀座之间介质流速较高,简略出现汽蚀表象,因而零件需运用耐汽蚀材料,且不适于堵截介质之用。

L21W针型节流阀商品介绍:

        针型节流阀有按照通道不一样和启闭件形状不一样的两种分类方法,前者能够分为直通式和角式两种,后者能够分为针形、沟形和窗形三种。节流阀是较为常见的流量控制阀,和单向阀协作可构成单向节流阀,或和溢流阀协作构成截留调速系统。



L21W针型节流阀零件材料与工况:

零件称号Part name阀杆、阀盖Stem,Bonnet阀杆、阀瓣Stem,Disc填料Packing
L21W-16P铬镍不锈钢
Cr.Ni Stainless steel
铬镍不锈钢
Cr.Ni Stainless steel
聚四氟乙稀、柔性石墨
PTEF,Soft graphite
L21W-40、L23W-160 碳钢
High grade carbon steel
铬不锈钢
Cr. Stainless steel



L21W针型节流阀首要尺度及重量:

公称直径(mm)尺    寸Dimensions重量(Kg)Weight
D0D1D2LH1H2M
6701461359610620×1.50.8
1080181015611512524×1.51.1
15100221518012213230×22.0
20110281818515616636×23.0
25140332218516918042×23.2

节流阀的使用注意事项:

1、针型节流阀使用螺纹连接,因此在启闭节流阀时,应当先检查螺纹的连接是否有松动或泄漏的情况。
2、节流阀的阀门启闭速度应缓慢,在操作时要注意观察压力的变化,原因是节流阀的流通面积比较小,一旦流速较高就容易造成密封面的腐蚀。

针型节流阀标准:
设计制造标准:
结构长度标准:GB/T12221-2005
连接法兰标准:GB/T9113
压力温度等级:GB/T12224-2005
试验检验标准:GB/T13927-2008
针型节流阀又名针型阀,其外形和截止阀没有明显区别之处,只是在阀芯的形状上有所区别,<节流阀的阀芯呈现为椎状或抛物线状,工作时即通过阀芯来改变通道的截面积,以达到改变流量和压力的目的。针型节流阀有按照通道不同和启闭件形状不同的两种分类方法,前者可以分为直通式和角式两种,后者可以分为针形、沟形和窗形三种。节流阀是较为常见的流量控制阀,和单向阀配合可组成单向节流阀,或和溢流阀配合组成截留调速系统。针型节流阀一般适用于负载变化不大的场合,或对速度稳定性要求不高的场合,如应用于化工仪表中,这是因为节流阀没有补偿负载变化造成流速不稳定的功能。节流阀的使用环境应注意,流量调节范围大、流量压差变化小、内泄漏量小和调节力矩小。针型节流阀的特点包括结构简单、易于维修、制造成本低廉等,但节流阀的调节精度不高,难以作为调节阀门使用,同时由于阀门内阀瓣和阀座之间介质流速较高,容易出现汽蚀现象,因此零件需使用耐汽蚀材料,且不适于切断介质之用。



订货须知:

    一、①L21W针型节流阀产品名称与型号②L21W针型节流阀口径③L21W针型节流阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号,请按型号直接向我们华扬销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。
