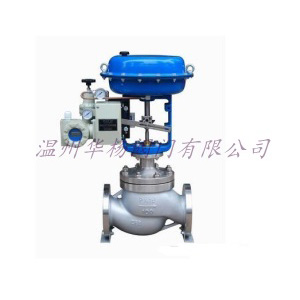

ZJHM气动套筒调节阀概述：

　　ZJHM气动套筒调节阀形小、体轻、高性能、大容量，是符合IEC标准的新一代通用调节阀产品。它适用于一般流体介质和工艺条件的生产过程制系统。

本产品由新型的气动多弹簧薄膜执行机构和低流阻套筒阀组成。特点如下：

1、采用平衡型芯、不平衡力小，允许压差大，操作稳定。

2、阀芯导向面大，可改善由涡流和冲击引起的振荡，并减少损坏。

3、比普通单双座调节阀噪声降低10bd左右。

4、结构简单，装拆维修方便。

ZJHM气动套筒调节阀主要技术参数

1、阀体

阀体形式直通铸造球型阀

公称通径DN20～300mm

公称压力PN1.6、2.5、4.0、6.4、10.0

法兰标准GB/T9113、 JB/T79、HG20594及其他标准

连接形式法兰(FF RF RTJ)、焊接(SW BW)

阀盖形式标准型-17～+250℃、高温型+250～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃

压盖型式螺栓压紧式

密封填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀体材料铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢

2、阀内件

阀芯形式套筒双密封型阀芯

流量特性线性、等百分比

阀芯材料不锈钢 (304、304L、316、316L)

3、执行机构及附件、作用形式

执行器型式ZHA/B多弹簧簿膜执行机构

执行器型号ZHA/B-22ZHA/B-23ZHAB-34ZHA/B-45ZHA/B-56

有效面积(cm2)3503505609001400

行程(mm)10、16254040、60100

弹簧范围(KPa)20～100（标准）、20～60、60～100、40～200、80～240

膜片材料丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布

供气压力140～400KPa

气源接口RC1/4"

环境温度-30～+70℃

可配附件定位器、空气过滤减压器、保位阀、手轮机构等

作用形式气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)选用参数表

阀座直径（mm）253240506580100125150200250300

额定流量系数Cv等百分比101625406310016025040063010001400

直线1117.627.5446911017627544069011001500

ZJHM气动套筒调节阀 主要技术参数

1、阀体

阀体形式直通铸造球型阀

公称通径DN20～300mm

公称压力PN1.6、2.5、4.0、6.4、10.0

法兰标准GB/T9113、 JB/T79、HG20594及其他标准

连接形式法兰(FF RF RTJ)、焊接(SW BW)

阀盖形式标准型-17～+250℃、高温型+250～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃

压盖型式螺栓压紧式

密封填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀体材料铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢

2、阀内件

阀芯形式套筒双密封型阀芯

流量特性线性、等百分比

阀芯材料不锈钢 (304、304L、316、316L)

3、执行机构及附件、作用形式

执行器型式ZHA/B多弹簧簿膜执行机构

执行器型号ZHA/B-22ZHA/B-23ZHAB-34ZHA/B-45ZHA/B-56

有效面积(cm2)3503505609001400

行程(mm)10、16254040、60100

弹簧范围(KPa)20～100（标准）、20～60、60～100、40～200、80～240

膜片材料丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布

供气压力140～400KPa

气源接口RC1/4"

环境温度-30～+70℃

可配附件定位器、空气过滤减压器、保位阀、手轮机构等

作用形式气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)

气动执行机构

膜片有效面积Ae (cm2)ZHA/B-23ZHA/B-34ZHA/B-45ZHA/B-56

3505609001600

作用方式弹簧范围金属密封允许压差（MPa）

气开20-100KPa32.252.251.952.362.041.671.411.411.140.650.55

40-200 KPa6.46.46.46.46.46.46.46.46.46.41.551.4

80-240 KPa6.46.46.46.46.46.46.46.46.46.44.084.08

气关20-100KPa1.51.131.130.981.181.020.840.710.710.570.650.55

40-200 KPa4.53.383.382.933.543.062.512.122.121.711.81.55

80-240 KPa6.46.46.46.46.46.45.854.944.9444.083.65

订货须知：（国家标准）

一、A:ZJHM气动套筒调节阀产品名称、ZJHM气动套筒调节阀产品型号、ZJHM气动套筒调节阀公称通径B:运用介质及温度、压力范围C:是否有附件、实验检验标准、交货期、特殊要求等事宜、以便我们的为您正确选型。

二、若已经由设计单位选定我公司的型号，请您根据阀门的参数直接与我们销售中心订购。

三、当您使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的 工程师会专心为您审核与分析。

   我们可以为您提供 的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的 ，为您提供Z新的阀门知识、Z好的服务、Z佳的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供 的服务。我们立志成为 的阀门制造商。
