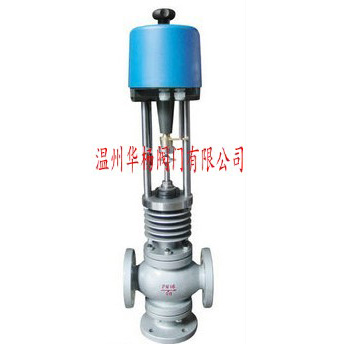

ZAZQ、ZAZX型电动三通合流、分流调节阀产品概述：

ZAZQ、ZAZX型电动三通合流、分流调节阀采用圆筒型薄壁窗口形阀芯导向。配用DKZ直行程电动执行机构，接受0～10或4～20mA.DC信号驱动阀门启闭。其中三通合流调节阀用于将两种流体混合成第三种流体，或不同温度的同种流体，混合成同一温度流体。三通分流阀将一种流体分成两路流体。

本系列产品口径由25mmZ200mm，公称压力有1.0、1.6、4.0、6.4MPa，温度范围-60℃Z450℃，控制信号为0～10或4～20mA.DC。配用不同的执行机构可分为普通型和电子型两种。

ZAZQ、ZAZX型电动三通合流、分流调节阀产品特点：

流体对阀芯作用方向都处于流开状态，故工作稳定性好。

·除了阀盖处衬套导向外，阀芯侧面与阀座内表面也有导向作用，导向面积大，工作可靠。

·伺服放大器采用深度动态负反馈，可提高调节精度。

·电动操作器有多种形式，可适用于4～20mA.DC或0～10mA.DC。

·电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。

·节省自动化投资，与单座、双座或套筒调节阀相比，组成同样的系统可省掉一个阀，简化系统，节省投资。

·波纹管密封型对移动的阀杆形成完全的密封，堵绝流体外漏。

ZAZQ、ZAZX型电动三通合流、分流调节阀零件资料：

阀体、阀盖：HT200、ZG230～450ZG1Cr18Ni9Ti

阀芯、阀座：1Cr18Ni9Ti司太莱合金堆焊

填料：聚四氟乙烯

推杆、衬套：2Cr13

技术参数：

公称通径 DN(mm)253240506580100125150200

额定流量系数 KV合流8.51321345385135210340535

分流

85135210340535

额定行程 (mm)16254060

流量特性直线 抛物线

工作温度 (℃)普通型：铸铁： -20～200、铸钢：-40～250、铸不锈钢：-60～250

散热型：铸钢： -40～450、铸不锈钢：-60～450

介质温度 (℃)200以下(对合流阀而言)

固有可调比 R30

公称压力 PN(MPa)1.0 1.6 4.0 6.4

允许泄漏量硬密封：Ⅳ级 软密封：VI级

作用方式电开、电关

信号范围 (mA.DC)0～10 4～20

电源电压220V、50H Z 380V、50H Z 24V、AC/DC

环境温度 (℃)伺服放大器： 5～45 执行机构：-10～55

全行程时间

S普通型12.5203248

电子型30304860

消耗功率 (W)普通型2835

电子型6152540

订货须知：（国家标准）

一、A:ZAZQ、ZAZX型电动三通合流、分流调节阀产品名称、ZAZQ、ZAZX型电动三通合流、分流调节阀产品型号、ZAZQ、ZAZX型电动三通合流、分流调节阀公称通径B:运用介质及温度、压力范围C:是否有附件、实验检验标准、交货期、特殊要求等事宜、以便我们的为您正确选型。

二、若已经由设计单位选定我公司的型号，请您根据阀门的参数直接与我们销售中心订购。

三、当您使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的 工程师会专心为您审核与分析。

   我们可以为您提供 的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的 ，为您提供Z新的阀门知识、Z好的服务、Z佳的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供 的服务。我们立志成为 的阀门制造商。
