详细资料：

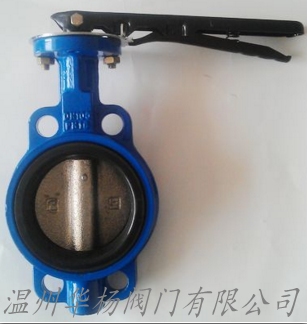

产品名称： 脱硫蝶阀

产品型号： D71X

产品口径： DN40～DN1000

产品压力： 1.0～2.5MPa

产品材质： 铸铁、铸钢、不锈钢等

产品简介： 制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

D71X脱硫蝶阀应用范围：
脱硫专用蝶阀可广泛用于水电、污水、建筑、空调、石油、化工、食品、医药、轻纺、造纸、给排水等流体管线上作为调节和截流使用，并可籍由材质的更改，以适用于水、气、油等不同介质，适用温度-20～80℃。通过更换阀板密封圈、O型圈、蝶板、转轴等材质，可适用多种介质和不同温度。阀门自动控制装备有电动执行机构或双作用气动执行器，可以实现自动与手动双重启闭功能。

D71X脱硫蝶阀结构特点：
脱硫蝶阀主要结构由阀体，阀瓣，阀座，阀杆及传动操作机构等部件组成，阀座采用可脱卸构造，并可根据不同介质的物理化学特性，选用相应的耐高温，耐低温，耐腐蚀，耐光，耐老化材质。

阀门球墨铸铁壳体内外表面可采用高温静电喷涂环氧树脂粉末涂层，涂层具有较高的耐腐蚀性能，与球墨铸铁基体具有 的结合强度，涂层度为0.2—0.5mm.

1. 采用中线型结构无偏心设计，具有显著的操作扭矩低的特征，配置电动装置时的经济性显著；
2. 设计合理，结构紧凑，安装拆卸简单，便于维修；
3. 采用衬胶结构，蝶板圆周形密封面精密加工Z较高的光洁度，对橡胶阀座的摩擦系数极低，阀门使用寿命较长；
4. 阀板密封面流态特性呈线性状态，具有较小的流阻系数，阀门流阻小；
5. 设计的模压橡胶阀座具有好的均衡性和支撑性，有效避免受力不均造成的对橡胶的破坏，阀门处全关位置时，橡胶处于压缩状态以保持零泄漏；
6. 阀门两端口橡胶密封面突出球墨铸铁法兰面，阀门在管道安装时无需额外的橡胶密封垫片
7. 蝶阀的操作机构选用灵活；
8. 蝶阀外观精美耐腐蚀性好。

D71X脱硫蝶阀标准规范：

设计制造标准：GB/T 12238-2008
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

D71X脱硫蝶阀零件材料与工况：

壳体材质采用高性能球墨铸铁　GGG40
蝶板材质采用 合金低碳钢　1.4529
阀轴采用 的不锈钢　2Cr13
阀座橡胶密封圈　EPDN
轴套采用铝青铜
