详细资料：
特点:

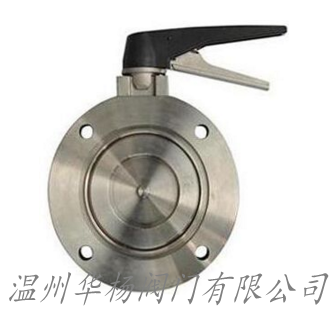

● GI系列是经过一系列改进过的蝶阀：
● 阀门能承受正压力；
● 阀杆上下不窜动；
● 开、关有限位结构，阀板有锁定装置;
外形连接尺寸：
真空标准：GB6070
型号 | DN | D | D0 | B | N | C | H | L |
GI-32 | 32 | 90 | 70 | 22 | 4 | 9 | 130 | 140 |
GI-40 | 40 | 100 | 80 | 22 | 4 | 9 | 140 | 155 |
GI-50 | 50 | 110 | 90 | 22 | 4 | 9 | 150 | 170 |
GI-63 | 63 | 130 | 110 | 28 | 4 | 9 | 170 | 190 |
GI-80 | 80 | 145 | 125 | 28 | 8 | 9 | 185 | 212 |
GI-100 | 100 | 165 | 145 | 28 | 8 | 9 | 206 | 242 |
GI-125 | 125 | 200 | 175 | 34 | 8 | 11 | 240 | 283 |
GI-160 | 150 | 225 | 200 | 34 | 8 | 11 | 265 | 320 |
GI-200 | 200 | 285 | 260 | 40 | 12 | 11 | 334 | 400 |
GI-250 | 250 | 335 | 310 | 45 | 12 | 11 | 384 | 473 |
GI-320 | 300 | 425 | 395 | 50 | 12 | 147 | 472 | 568 |
GI-400 | 400 | 510 | 480 | 60 | 16 | 14 | 560 | 700 |
真空标准：JB919
型号 | DN | D | D0 | B | N | C | H | L |
GI-32 | 32 | 78 | 64 | 22 | 4 | 7 | 118 | 134 |
GI-40 | 40 | 85 | 70 | 22 | 4 | 7 | 125 | 147 |
GI-50 | 50 | 110 | 90 | 22 | 4 | 9 | 150 | 170 |
GI-63 | 63 | 125 | 105 | 28 | 4 | 9 | 165 | 187 |
GI-80 | 80 | 145 | 125 | 28 | 4 | 9 | 185 | 212 |
GI-100 | 100 | 170 | 145 | 28 | 4 | 12 | 210 | 244 |
GI-125 | 125 | 195 | 170 | 34 | 4 | 12 | 238 | 280 |
GI-150 | 150 | 220 | 195 | 34 | 8 | 12 | 263 | 317 |
GI-200 | 200 | 275 | 250 | 40 | 8 | 12 | 324 | 396 |
GI-250 | 250 | 330 | 300 | 45 | 8 | 14 | 378 | 467 |
GI-300 | 300 | 380 | 350 | 50 | 8 | 14 | 428 | 546 |
GI-400 | 400 | 500 | 465 | 60 | 8 | 18 |
|
|
阀体材质有: 铸铁、铸钢、不锈钢、锻钢、低温钢。
工作压力：国标：1.6-10.0MPA，美标：150LB-600LB，日标：10K-16K。
工作温度：-196°C- 550°C。
阀门口径：DN50-DN1800。
连接方式: 法兰、对夹、焊接。
驱动方式: 手动、蜗轮、气动、电动。
适用介质: 水、油品、气体、蒸汽等。
应用领域：机械设备、化工设备、通用零部件、工业设备、给排水设备、造纸设备、制药设备、通用设备、石化设备、电力设备、治金粉末设备采矿设备，市政、电子工业等。
订货须知：
一、①GI手动真空蝶阀产品名称与型号②GI手动真空蝶阀口径③GI手动真空蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号，请按型号直接向我们华扬销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
