详细资料：

       当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°。

气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。

回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置。

定位器可调节阀门管道流量。

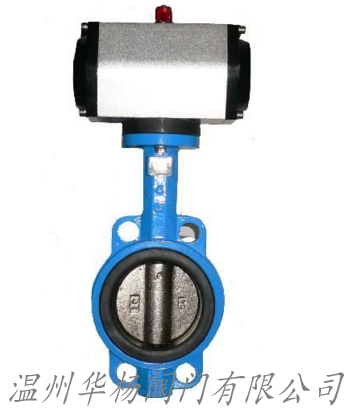

D671X对夹式气动蝶阀主要外形尺寸                                         (单位；mm)

D671X对夹式气动蝶阀主要技术参数

D671X对夹式气动蝶阀主要性能规范

D671X对夹式气动蝶阀执行机构

D671X气动对夹式蝶阀采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大。

1、切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器

2、调节型附件：电气定位器、气动定位器、电气转换器

3、气源处理附件：空气过滤调压阀、气源处理三联件

4．采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的0-10mA DC或4-20mA DC电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，改变阀板的旋转角度(0-90°任意角度)，具有较好的调节控制流量等参数

5、采用电磁换向阀、阀位回讯器，以AC220V或DC24V电源电压和压缩空气作动力，实现对流体介质的快速二位切断控制。气动执行机构采用活塞式气缸及曲臂转换结构，输出力矩大，体积精小，采用全密封防水设计防护等级高

6、气缸体采用镜面气缸，无油润滑，磨擦系数小、耐腐蚀、具有 的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑，确保传动轴不摩损。

订货须知：

    一、①D671X对夹式气动蝶阀产品名称与型号②D671X对夹式气动蝶阀口径③D671X对夹式气动蝶阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定型号，请按型号直接向我们华扬销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门 为您审核把关。
