详细资料:

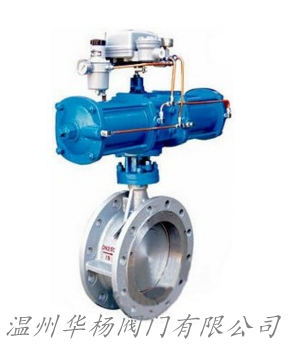

ZSRW/ZSCW气动活塞调节蝶阀、气动薄膜调节蝶阀结构合理无论在低温情况下均具有优良的密封性能因而启闭力矩较小其结构获得国家实用新型专利无论在低温情况下均具有优良的密封性能D643W气动硬密封蝶阀/气动法兰蝶阀/气动阀门 手动机构:HVSD手操机构采用齿轮齿条式结构传动 5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作在其90°~0°关闭时经过二位五通电磁阀控制操作方便D643H气动法兰式调节型蝶阀、气动三偏心蝶阀、气动调节阀 5、蝶板密封面采用堆焊钴基硬质合金。
ZSRW/ZSCW气动活塞调节蝶阀主要外形连接尺寸(单位:mm) 公称通经(DN) 主要尺寸 法兰尺寸和螺栓规格 1.0MPa 1.6MPa 2.5MPa L H1 H D D1 n-Фd D D1 n-Фd D D1 n-Фd 50 108 350 112 165 125 4-18 165 125 4-18 165 125 4-18 65 112 370 115 185 145 4-18 185 145 4-18 185 145 8-18 80 114 380 120 200 160 4-18 200 160 8-18 200 160 8-18 100 127 420 138 220 180 8-18 220 180 8-18 235 190 8-22 125 140 460 164 250 210 8-18 250 210 8-18 270 220 8-26 150 140 555 175 285 240 8-22 285 240 8-22 300 250 8-26 200 152 760 200 340 295 8-22 340 295 12-22 360 310 12-26 250 165 830 243 395 350 12-22 405 355 12-26 425 370 12-30 300 178 895 250 445 400 12-22 460 410 12-26 485 430 16-30 350 190 950 280 505 460 16-22 520 470 12-26 555 490 16-33 400 216 1190 305 565 515 16-26 580 525 16-26 620 550 16-36 450 222 1255 350 615 565 20-26 640 585 16-30 670 600 20-36 500 229 1305 380 670 620 20-26 715 650 20-30 730 660 20-36 600 267 1340 445 780 725 20-30 840 770 20-33 845 770 20-39 700 292 1520 480 895 840 24-30 910 840 24-36 960 875 24-42 800 318 1710 530 1015 950 24-33 1025 950 24-39 1085 990 24-48 900 330 1810 580 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48 1000 410 1960 650 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56 1200 470 2250 760 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56
ZSRW/ZSCW气动活塞调节蝶阀主要技术参数
公称通径 mm | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | |
额定流量系数Kv | 85 | 220 | 340 | 530 | 770 | 1360 | 2130 | 3060 | 4160 | 5450 | 6900 | 8500 | 12200 | 16600 | 21700 | 27540 | 34000 | |
公称压力 MPa | 0.6 | |||||||||||||||||
额定转角 ° | 70 | |||||||||||||||||
信号压力 KPa | 20~100 | |||||||||||||||||
流量特性 | 近似等百分比 | |||||||||||||||||
介质温度 ℃ | -20~200(常温) ; -40~450(中温) ; -40~600(高温) | |||||||||||||||||
接管法兰 | 按JB78-59对夹式法兰连接 | |||||||||||||||||
信号连接螺孔 | M16×1.5 | |||||||||||||||||
配用执行机构 | 薄膜式 | ZMA-2 | ZMA-3 | ZMA-4 | ZMA-5 | |||||||||||||
活塞式 | ZSC-45 | |||||||||||||||||
阀体材质 | ZG230-450;1Cr18Ni9; ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti | |||||||||||||||||
可配附件 | 手轮、定位器、空气过滤减压器等。 |
ZSRW/ZSCW气动活塞调节蝶阀执行机构主要技术参数
型 号 | 活塞直径 mm | 有效面积 cm2 | Z大行程 mm | Z大操作压力 KPa | Z大输出力 N |
ZSC-45 | 250 | 484 | 60 | 500 | 21800 |
ZSRW/ZSCW气动活塞调节蝶阀性能指标
执 行 机 构 | 薄膜式执行机构 | 活塞式执行机构 | |||||
类 别 | 不带定位器 | 带定位器 | 带定位器 | ||||
弹簧范围 KPa | |||||||
20~100 40~200 | 20~60 60~100 | ||||||
项 目 | 基 本 误 差% | ±8 | - | ±2.0 | ±2.0 | ||
回 差% | 6 | - | 2.0 | 2.0 | |||
死 区% | 5 | - | 0.8 | 0.8 | |||
始终点偏差% | 气 开 | 始点 | ±4.0 | ±4.0 | ±2.0 | ± | |
终点 | ±8 | ±8 | |||||
气 关 | 始点 | ±8 | ±8 | ||||
终点 | ±4.0 | ±4.0 | |||||
额定转角偏差% | ±2.5 | ||||||
允许泄漏量1/h | 2×10-2×阀的额定容量 |
【气动活塞调节蝶阀ZSRW、ZSCW型执行标准】
气动活塞调节蝶阀ZSRW、ZSCW型设计规范:GB/T 17213.1
结构长度:GB/T 12221
试验与检验:ASME B16.104
法兰连接:JB/T79、GB9112~9131、HG20592、SH3406、ANSI B16.5
产品标识:GB/T 12220
供货规范:JB/T 7928
订货须知:
一、①ZSRW/ZSCW气动活塞调节蝶阀产品名称与型号②ZSRW/ZSCW气动活塞调节蝶阀口径③ZSRW/ZSCW气动活塞调节蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号,请按型号直接向我们华扬销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。
