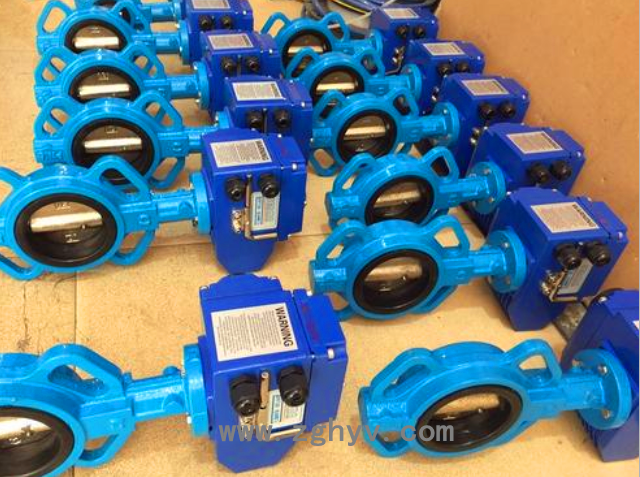

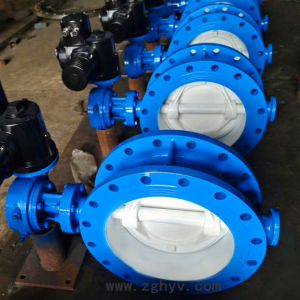

D971X中线电动对夹软密封蝶阀

产品详情

详细资料:

中线对夹式软密封蝶阀采用中线型设计,其阀门主要结构由阀体、阀瓣、阀座、阀杆及传动操作机构等部件组成,阀座采用可脱卸构造,并可根据不同介质的物理化学特性,适用相应的耐高温、耐低温、耐腐蚀、耐光、耐老化材质。中线对夹式蝶阀可广泛应用于给排水、污水、建筑、空调、石油、化工、食品、医业、轻纺、造纸、水电、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。

主要尺寸及重量:

DN主要连接尺寸
外形尺寸1.0MPa1.6MPa2.5MPa
LHH0ABD0n-dD0n-dD0n-d
5043632352701101104-141254-181254-18
6546702502701101304-141454-181454-18
8046832752701101504-181608-181608-18
100521053162701101704-181808-181808-18
125561153403101102008-182108-182108-18
150561373763101102258-182408-222408-22
200601644303531502808-182958-2229512-22
2506820649935315033512-1835012-2235512-26
3007823057038015039512-2240012-2241012-26

应用范围:
对夹中线软密封蝶阀广泛应用于给排水、污水、建筑、空调、石油、化工、食品、医业、轻纺、造纸、水电、船舶、冶金、能源系统等

结构特点:
中线对夹式软密封蝶阀采用中线型设计,具有结构简单、密封可靠、双向密封等特点,阀座采用可脱卸构造,并可根据不同介质的物理化学特性,适用相应的耐高温、耐低温、耐腐蚀、耐光、耐老化材质。

标准规范:
设计制造标准:GB/T 12238-2008
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

电动软密封对夹蝶阀 执行器参数

执行器类别

引进型JO系列执行器参数

引进型3610R系列执行器参数

引进型HQ系列执行器参数

电源电压

标准:220V AC单相  可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC

输出力矩

50N·M~2000N·M

50N·M~1500N·M

50N·M~3000N·M

动作范围

0~90° 0~360°

0~90°

0~90°、0°~270°可选

控制方式

开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)

动作时间

15秒/30秒/60秒

10秒/15秒/30秒

18S~112S

保护装置

过热保护

过载保护

内置过热保护、过载保护

环境温度

30°~60°

30°~60°

20℃~+70℃

手动操作

同附带手柄操作

同附带手柄操作

机械离合机构,配手轮操作

机械限位

电气、机械二重限位

电气、机械二重限位

2个外部调整螺栓

防护等级

IP65

IP55

IP65、IP67、可定制IP68

防爆等级

无防爆

ExdⅡ BT4

ExdⅡ BT4,ExdⅡ CT6

位置测量

可选装开关或电位计

比例控制单元

电位计、比例控制单元

驱动电机

8W/E

AC可逆电机

鼠笼式异步电机

进线接口

PE1/2〞进线线锁

2PF 1/2〞进线线锁

2个 PF 3/4”

壳体材料

铝合金

钢,铝合金

钢,铝合金,铝青铜,聚碳酸脂

外涂层

干粉,环氧聚酯,具有 防腐功能

(1)功能强劲:智能型、调节型、开关式。
(2)体积小巧:体积仅相当于同类产品的35%左右。
(3)使用方便:采用单相电源,接线简单;采用 的球型凸出结构,使观察更方便;免加油免点检、防水防锈、任意角度安装。
(4)保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
(5)智能数控:内置模块采用 计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号(420mA DC /15VDC)实现阀门开度的智能控制和 定位。
也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。≥DN口径阀门一般采用380VAC电动执行器。

订货须知:

    一、①D971X中线电动对夹软密封蝶阀产品名称与型号②D971X中线电动对夹软密封蝶阀口径③D971X中线电动对夹软密封蝶阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定型号,请按型号直接向我们华扬销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。
