产品特点:
1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.
4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。
外形及连接尺寸:
公称通径DN | A | B | C | D | E |
压力 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 |
50 | 155 | 353 | 82.5 | 104 | 108 |
65 | 208 | 362 | 92.5 | 115 | 112 |
80 | 208 | 368 | 100 | 115 | 114 |
100 | 208 | 392 | 110 | 115 | 127 |
125 | 256 | 407 | 125 | 127 | 140 |
150 | 256 | 446 | 142.5 | 127 | 140 |
200 | 256 | 489 | 170 | 127 | 152 |
250 | 288 | 514 | 197.5 | 164 | 250 |
300 | 288 | 568 | 222.5 | 164 | 270 |
350 | 288 | 629 | 252.5 | 164 | 290 |
400 | 288 | 662 | 282.5 | 164 | 310 |

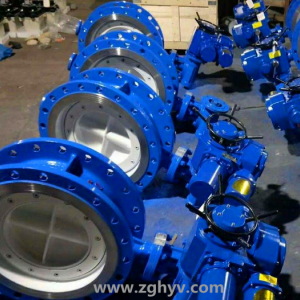

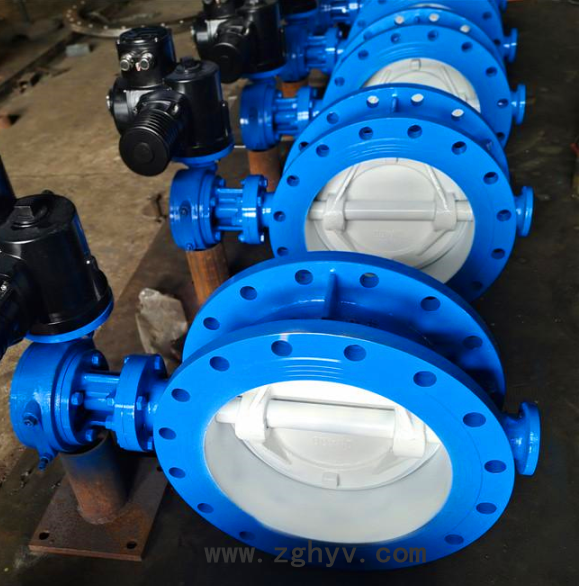

D943H电动硬密封蝶阀
D943H电动硬密封蝶阀采用精密的弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金 ,电力,石油化工,以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。D943H电动硬密封蝶阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀具有双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。
D943H电动蝶阀通常由角行程电动执行机构(0~90°部分回转)和蝶阀整体通过机械连接,经过安装调试后共同组成。根据动作模式分类有:开关型和调节型。开关型是直接接通电源(AC220V或其他电源等级的电源)通过开关正,反导向来完成开关动作.调节型是以AC220V电源作为动力,接收工业自动化控制系统预设的参数值4~20mA(0~5等弱电控制)信号来完成调节动作。
D943H电动硬密封蝶阀的优点
1,电动蝶阀启闭方便迅速,省力,流体阻力小,可以经常操作。
2,电动蝶阀结构简单,体积小,重量轻。
3,电动蝶阀可以运送泥浆,在管道口积存液体Z少。
4,电动蝶阀低压下,可以实现良好的密封。
5,电动蝶阀调节性能好。阻力损失小,可谓是一种节能型产品。
订货须知:
一、①D943H电动硬密封蝶阀产品名称与型号②D943H电动硬密封蝶阀口径③D943H电动硬密封蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号,请按型号直接向我们华扬销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们华杨的阀门 为您审核把关。
